双作用液压缸：工作原理、核心优势与典型应用场景
双作用缸 vs 单作用缸：本质区别
| 特性 | 单作用缸 | 双作用缸 |
|---|---|---|
| 油口数量 | 1 个 (进油)，回程靠弹簧/外力/重力 | 2 个 (无杆腔/有杆腔分别进油) |
| 受力方向 | 单向 (仅推或仅拉) | 双向 (推/拉均可受控) |
| 控制精度 | 回程不可控、速度受弹簧/摩擦影响 | 双向位置/速度/力均可闭环控制 |
| 结构复杂度 | 简单、成本低 | 略复杂、需双油路、双向密封 |
| 典型行程 | 短行程 (≤500 mm) | 任意行程 (可达数米) |

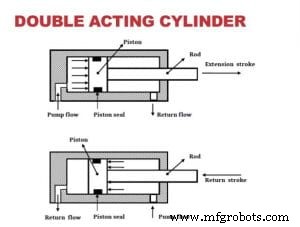

双作用缸工作原理
帕斯卡定律：压力在密闭液体中等大传递。
- 伸出 (推)：无杆腔进油 (P1)，有杆腔回油 (T2)。推力 Fpush = P1 × Ap。
- 缩回 (拉)：有杆腔进油 (P2)，无杆腔回油 (T1)。拉力 Fpull = P2 × Aa (Aa = Ap - Arod)。
- 差动回路 (选配)：伸出时有杆腔回油接无杆腔进油口，理论速度提升 2 倍 (差动连接)，但推力减半。
核心优势
- 双向受控：精准定位、多段速度、力控/位控复合模式。
- 无需回程弹簧：结构紧凑、行程不受弹簧长度限制、消除弹簧疲劳失效风险。
- 大推/拉力比灵活：通过选杆径比 (1:1.5 至 1:2) 平衡推拉力与速度比。
- 适配高压/大负载：双向承压设计，配合高强度密封 (格来圈/斯特封) 可达 70 MPa。
- 同步/联动基础：多缸同步、电液伺服系统执行元件首选。
典型行业应用
| 行业 | 典型设备/工位 | 双作用缸作用 |
|---|---|---|
| 工程机械 | 挖掘机动臂/斗杆/铲斗油缸、装载机举升/翻斗缸 | 重载复合动作、双向精准控制、负载保持 |
| 冶金装备 | 轧机压下/辊缝调整 (AGC/APC)、连铸机振动/液压剪切 | 高频动态响应、微米级位置精度、抗冲击 |
| 注塑机 | 锁模缸、射胶缸 (部分)、顶针缸 | 锁模高压保压、射胶速度/压力多段程控 |
| 压力机/锻造 | 主缸、垫料缸、顶料缸 | 超高压 (30-50 MPa)、大行程、快速换模 |
| 船舶/海工 | 舵机缸、绞车张紧缸、起重机变幅/伸缩缸 | 耐腐蚀、长寿命、应急手动泵接口 |
| 自动化/机床 | 液压卡盘/尾座、换刀臂、工件翻转、夹具 | 快速动作、精准定位、薄壁工件低压夹持 |
| 航空航天试验 | 疲劳试验机作动缸、结构加载缸 | 高频 (5-100 Hz)、波形保真、力/位闭环 |
进阶应用：差动回路与再生回路
差动连接 (快速伸出)
有杆腔回油直接接无杆腔进油口，泵仅补足杆容积差量油。
- 速度比 vdiff/vnormal = Ap / Arod (通常 1.5-2 倍)。
- 推力降为 Fdiff = P × Arod (约 1/2-1/3 正常推力)。
- 适用：快速空行程、轻载进给。
再生回路 (节能)
利用蓄能器/变量泵回收有杆腔回油能量，综合节能 20-40%。
选型与维护要点
- 密封方案：主密封 (斯特封/格来圈) + 导向环 + 防尘圈，双向密封设计。
- 缓冲装置：行程末端可调缓冲 (针阀) 或氮气缓冲，消除冲击。
- 位置反馈：磁致伸缩/电阻尺/编码器内置或外置，实现闭环。
- 安装对中：耳环/销轴配合 H7/f7，避免侧向力导致密封偏磨。
- 定期检测：内泄漏量 (两腔同时加压测泄油)、杆表面镀层厚度、缓冲针阀开度。
结语
双作用液压缸凭借双向受控、结构紧凑、适应性广三大核心优势，成为现代液压传动的主力执行元件。从工程机械的粗犷重载到精密机床的微米定位，从注塑机的高压锁模到疲劳试验机的高频波形跟踪，其身影无处不在。选型时务必同步完成力学计算、稳定性校核、密封适配、控制接口确认，方能发挥最大效能。
