两级液压泵深度解析：原理、选型、应用与维护全指南

两级液压泵（Two-Stage Pump / Hi-Lo Pump）是“低压大流量、高压小流量”复合工况的经典解决方案，广泛应用于液压机、废料打包机、剪切机、折弯机、救援工具等“快速接近-慢速加压”作业循环中。本文从工作原理、结构分类、选型计算、系统集成、故障诊断五个维度，提供工程级应用指南。

核心原理：一泵双速，智能切换

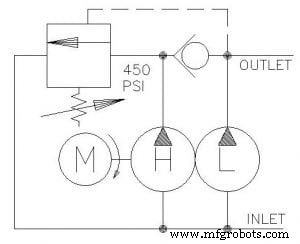

两级泵内部集成大排量级（低压级）和小排量级（高压级）两套独立泵芯，共用一根驱动轴。内置单向阀+卸荷阀/顺序阀逻辑元件，实现自动切换：

• 第一阶段（快速接近）：系统压力 < 切换压力 P_s（典型 20~50 bar），两级泵芯并联输出，总流量 Q_total = Q₁ + Q₂，压力低，速度快。
• 第二阶段（慢速加压/保压）：系统压力 ≥ P_s，单向阀关闭低压级回油，卸荷阀打开将低压级流量直接卸荷回油箱（或内部循环），仅高压级单独供油，流量 Q₂，压力可达额定 250~700 bar。

能量优势：相比单泵全程大流量溢流，两级泵在高压阶段仅输出所需小流量，功率损耗降低 60%~80%，电机功率可降 1~2 档，年节电 30%~50%。

结构分类与选型对照表

分类	结构形式	压力范围	流量比(Q1:Q2)	典型品牌/系列	适用场景
齿轮-齿轮	双联外啮合/内啮合齿轮	≤ 210 bar	3:1 ~ 6:1	Parker PGP/PGM, Bosch Rexroth AZPF/AZPN	中低压打包机、剪切机、农机
叶片-叶片	双联叶片泵芯	≤ 210 bar	4:1 ~ 8:1	Vickers VQ/VQH, Yukon PV2R	注塑机锁模、压力机快速下行
柱塞-齿轮/叶片	轴向柱塞(高压)+齿轮/叶片(低压)	315~350 bar	5:1 ~ 15:1	Rexroth A10VSO+PGH, Parker PV/PVG	高压成型机、液压机、试验机
径向柱塞-齿轮	径向柱塞(超高压)+齿轮(低压)	500~700 bar	10:1 ~ 30:1	Hägglunds, Denison, custom	超高压螺栓拉伸、水射流、救援工具

选型计算：四步锁定关键参数

步骤 1：确定工况参数

• 快速阶段：压力 P₁ (通常 < 30 bar)，所需流量 Q_{1_req}，持续时间 t₁。
• 加压阶段：压力 P₂ (工作压力)，所需流量 Q_{2_req}，持续时间 t₂。
• 循环周期 T = t₁ + t₂ + t_return + t_dwell。

步骤 2：计算泵排量

n 为电机转速（通常 1450/1750 rpm），η_v 取 0.90~0.92：

• 低压级排量 V₁ ≥ Q_{1_req} × 1000 / (n × η_v) - V₂（并联时总流量减去高压级贡献）。
• 高压级排量 V₂ ≥ Q_{2_req} × 1000 / (n × η_v)。

步骤 3：校核电机功率

最大功率点通常在切换压力附近：

P_max ≈ (P_s × (Q₁+Q₂) + P₂ × Q₂) / (600 × η_t) (kW)

电机额定功率 ≥ P_max × 1.15（连续）或 × 1.3（间歇）。

步骤 4：设定切换压力 P_s

P_s = P₁ + ΔP_switch。ΔP_switch 典型 5~15 bar，需大于管路压降与阀压降之和，防止切换抖动。建议可调范围 15~50 bar，现场调试微调。

系统集成关键设计

卸荷回油路设计

• 低压级卸荷流量 = Q₁（全流量），回油管径按 1.5~2.5 m/s 选取，严禁接入主回油管细管段，防止背压导致卸荷阀无法全开。
• 卸荷阀选型：直动式/先导式，响应时间 < 50 ms，泄漏量 < 0.5 L/min（高压态）。

泄油与冷却

• 两级泵各自独立泄油口，必须分别接回油箱，不可合并后再接单管（防止高压串入低压级损坏密封）。
• 高压级泄油量大（柱塞泵 1~3 L/min），需单独散热或汇入大流量回油主管。

吸油共用风险控制

• 共用吸油管：流速按 Q₁+Q₂ 计算，≤ 1.5 m/s，真空度 ≤ 0.02 MPa。
• 建议：大排量泵单独吸油管，小排量泵共用或独立，消除相互干扰。

常见故障诊断与对策

故障现象	可能原因	排查步骤	修复对策
无法建立高压	卸荷阀卡滞常开、高压级磨损、单向阀反向泄漏	1. 拆卸卸荷阀检查阀芯/弹簧 2. 测高压级流量/压力特性 3. 单向阀反向密封测试	清洗/更换卸荷阀、更换高压级泵芯、研磨/更换单向阀
切换压力不稳/抖动	卸荷阀调定压力过低、回油背压大、油液气蚀	1. 测回油背压 2. 检查吸油真空度 3. 观察压力波形	调高 Ps、增大回油管径/加装背压阀、改善吸油条件
低压级流量不足	吸油滤堵塞、齿轮磨损、联轴器打滑/断键	1. 测吸油口真空度 2. 拆检齿轮侧隙/径向间隙 3. 检查联轴器键槽	清洗/更换吸油滤、更换齿轮组、更换联轴器/加工新键槽
异常噪声/振动	气蚀、联轴器不同心、卸荷阀高频振荡、共振	1. 频谱分析振动信号 2. 检查对中记录 3. 卸荷阀加阻尼孔/弹簧预压调整	改善吸油、重新对中、优化卸荷阀参数、加装减振支座

维护保养周期表（参考）

| 项目 | 周期 | 关键动作 | 判据/标准 | |---|---|---|---| | 油液颗粒度检测 | 500 h / 3 月 | 取样送检/在线监测 | NAS ≤ 8 级 / ISO ≤ 18/16/13 | | 吸油/回油滤芯更换 | 1000 h / 6 月 | 更换滤芯、清洗滤座 | 压差发讯器动作前预防性更换 | | 卸荷阀/单向阀拆检 | 2000 h / 1 年 | 清洗、检查阀芯磨损、弹簧疲劳、O 形圈老化 | 更换修理包，重新整定 P_s | | 泵芯磨损量测量 | 4000 h / 2 年 | 拆解测量齿轮侧隙/径向间隙或柱塞/缸体间隙 | 超过厂家极限值（通常侧隙 > 0.15 mm）更换泵芯 | | 联轴器弹性体更换 | 4000 h / 2 年 | 目视检查裂纹、变形、硬度变化 | 发现异常即换，预防性按周期换 | | 电机轴承加注/更换 | 按电机说明书 | 高速轴承加注高温润滑脂，低速轴承更换 | 振动速度有效值 < 2.8 mm/s |

新趋势：电子化两级泵与伺服驱动

• 电比例两级泵：用比例卸荷阀替代机械卸荷阀，PLC/运动控制器根据位置/压力信号精准控制切换点，实现“S 型”平滑过渡，消除压力冲击。
• 双伺服电机驱动：低压级、高压级各配一台伺服电机，完全解耦，流量/压力任意轨迹跟随，能效再提升 15%~25%，但成本 3~5 倍，目前用于高端伺服液压机、航空试验设备。
• 数字孪生预测：融合压力、流量、振动、温度、颗粒度多源数据，建立泵健康度模型，提前 500~1000 h 预测故障，实现 CBM（基于状态维护）。

结语

两级液压泵以“低成本、高节能、高可靠”优势，持续占据“快进慢压”工况的主流地位。工程成功的关键在于：精准的工况拆解、合理的流量比与切换压力设定、严谨的吸油/泄油/回油管路设计、标准化的调试验收与预防性维护体系。建议将两级泵选型计算表、系统原理图规范、故障诊断树、维护周期表固化为企业标准工具包，让经验变资产，让新人也能像专家一样选对泵、用好泵、管好泵。
