单级泵深度解析：原理、分类、选型计算与工程应用全指南

单级泵是液压系统中最基础、应用最广泛的泵类型。本文系统梳理单级泵的工作原理、主流分类、选型计算方法、系统集成要点、故障诊断与维护策略，为工程师提供从选型到运维的全周期技术参考。

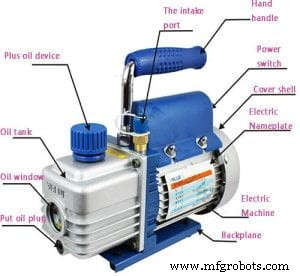

什么是单级泵？

单级泵是指仅包含一组压力产生元件(齿轮副/叶片组/柱塞组/螺杆副)、单一排量、单一压力等级的液压泵。其核心特征：结构简单、运动件少、可靠性高、成本低、但全工况效率包络窄(依赖溢流阀卸荷)。

主流单级泵分类与特性对比

类型	工作原理	压力范围	流量范围	效率 ηt	噪声	污染敏感度	典型寿命 B10	典型应用
外啮合齿轮泵	两外啮合齿轮旋转吸排油	≤ 250 bar	1~500 L/min	85%~92%	高(65~80 dB)	低	3,000~5,000 h	农机、工程机械低压、润滑循环、动力单元
内啮合齿轮泵	内外转子啮合(含新月板)	≤ 315 bar	5~300 L/min	90%~94%	低(55~70 dB)	中	8,000~12,000 h	工业机床、注塑机、液压机、动力单元
定量叶片泵	转子槽内叶片离心伸缩	≤ 210 bar	10~500 L/min	90%~93%	极低(50~65 dB)	中	10,000~15,000 h	机床、注塑机、压力机、液压动力单元
变量叶片泵	定子偏心距可调(手动/液控/电比例)	≤ 315 bar	20~500 L/min	92%~94%	极低	中高	12,000~18,000 h	注塑机、压铸机、液压机、伺服液压系统
轴向柱塞泵(斜盘/斜轴)	柱塞在缸体中轴向往复，斜盘角度定/可变	≤ 450 bar	20~1000 L/min	92%~96%	中(60~75 dB)	高	15,000~25,000 h	挖掘机、起重机、压路机、高压伺服、试验机
径向柱塞泵	柱塞径向往复(曲柄/凸轮驱动)	≤ 700 bar	5~500 L/min	93%~97%	极低(50~60 dB)	极高	20,000~30,000 h	超高压试验、水射流、螺栓拉伸、航空地面设备
螺杆泵(双/三螺杆)	螺杆啮合形成密封腔轴向移动	≤ 160 bar	50~5000 L/min	94%~98%	极低(<50 dB)	低	25,000~40,000 h	船舶重油/润滑油、大流量输送、液压动力单元

选型计算标准化流程（五步法）

步骤 1：提取工况参数

• 最大工作压力 P_max (bar)，持续压力 P_cont，冲击压力 P_peak。
• 最大流量需求 Q_max (L/min)，最小流量 Q_min，典型工况分布 (P-Q 散点图/持续时间)。
• 工作制：连续/间歇/周期性，环境温度范围，介质类型。

步骤 2：压力等级匹配

• 泵额定压力 P_rated ≥ P_max / 0.9 (留 10% 裕度)。
• 峰值压力 P_{peak_rated} ≥ P_peak (通常 1.2~1.5×P_rated)。

步骤 3：排量/转速计算

理论流量 Q_th = V × n / 1000 (L/min)。

• 定量泵：V ≥ Q_max × 1000 / (n × η_{v_min})，η_{v_min} 取 0.90~0.92。选标准排量档位 ≥ 计算值。
• 变量泵：V_max ≥ 上式结果，V_min ≤ Q_min × 1000 / (n × η_{v_max})，确保全范围覆盖。
• 转速选择：电机极数匹配(4极 1480/1780 rpm 最通用)，避开泵/电机共振频率。

步骤 4：功率校核与电机选型

轴功率 P_shaft = (P × Q) / (600 × η_t) (kW)。

• 最大轴功率点：通常在最大压力×最大流量工况，或变量泵恒功率曲线拐点。
• 电机额定功率 P_motor ≥ P_{shaft_max} × K_s，K_s=1.15(连续)、1.3~1.5(间歇/重载/柴油机)。

步骤 5：吸油/安装/环境校核

• NPSH_a ≥ NPSH_r + 0.5 m，吸油管流速 ≤ 1.5 m/s，真空度 ≤ 0.02 MPa。
• 法兰/轴伸标准匹配(ISO 3019/SAE J744/IEC 60072)，激光对中 ≤ 0.05 mm。
• 防护等级、防爆等级、温度适应性、EMC 符合性。

系统集成关键设计

定量泵系统：溢流阀/卸荷阀/蓄能器优化

• 溢流阀：直动式(响应快、精度高)用于小流量/高精度；先导式(大流量、稳定)用于主回路。设定压力 = P_max + 10~20 bar。
• 卸荷阀：电磁/液控/比例卸荷，空载/待机时泵卸荷回油箱，节能 30%~50%。
• 蓄能器：皮囊/活塞式，辅助大流量冲击、补偿泄漏、应急动作、吸收脉动。容积 V_acc = ΔQ × Δt / (P₂/P₁)^1/n。

变量泵控制策略选择

控制方式	原理	响应	精度	适用场景
压力截止(PC)	压力达到设定值自动减小排量	50~100 ms	±3~5 bar	恒压系统、液压机保压、试验机
恒功率(HP/LP)	P×Q=恒定，匹配原动机功率曲线	100~200 ms	±5% 功率	移动机械(挖掘机/起重机)主泵
负载敏感(LS)	泵压力跟随负载压力+固定ΔP(10~30 bar)	30~80 ms	±2 bar	多执行器、节能要求高、复合动作
电比例(EP/EPD)	电信号比例控制斜盘角度/排量	20~50 ms	±1 bar / ±2% 流量	伺服液压、精密成型、电液混合驱动
液控(HD/HG)	液压先导压力控制变量	50~150 ms	±3 bar	恶劣环境、防爆区、无电源场合

常见故障诊断速查表

故障现象	可能原因	快速排查(5 min)	深度诊断/修复
无压力/压力低	溢流阀故障、泵反转、联轴器断、泵芯磨损、吸油不畅	1.确认旋向 2.测溢流阀压力 3.测吸油真空度	修复/更换溢流阀、更正旋向、更换联轴器、拆检泵芯、清洗吸油滤
流量不足/波动	滤芯堵塞、吸油管漏气、泵磨损、变量机构卡滞、转速偏低	1.检查滤芯压差 2.测吸油真空度 3.测实测转速	换滤芯、紧固吸油管、拆检泵芯/变量机构、校核电机/变频器
异常噪声/振动	气蚀、联轴器不同心、轴承损坏、泵内部件磨损/卡滞、共振	1.测吸油真空度 2.激光对中 3.手持振动频谱	改善吸油、重新对中、更换轴承/泵芯、调整支架/加阻尼
油温过高	冷却失效、溢流功率大、内泄漏大、粘度不当、环境温高	1.测冷却器进出油温差 2.测系统效率/泄油量 3.查油标粘度	修复冷却、优化压力/流量匹配、修复内泄漏、换油/加热冷却
外泄漏	密封件老化/损坏、法兰面划伤、螺纹损坏、壳体裂纹、安装扭矩不足	1.目视定位泄漏点 2.清洗干燥加压复现 3.无损检测	更换密封件/修复法兰面/重攻螺纹/焊补/更换壳体、重新按扭矩安装

预防性维护标准化作业包

| PM 等级 | 周期 | 核心作业内容 | 关键判据 | |---|---|---|---| | PM-1(日常) | 每班/日 | 压力/流量/油温/油位/噪声/振动/渗漏 目视听觉确认 | 压力波动<5%、油温<65℃、无异响/渗漏 | | PM-2(月度) | 月/500h | 实测 η_v/η_t/泄油量、振动频谱采集、油液取样送检、联轴器对中复核、安装螺栓扭矩抽检 | η_v>0.88、振动<4.5mm/s、NAS≤8级、对中≤0.05mm | | PM-3(年度) | 年/4000h | 拆解核心摩擦副尺寸检测、轴承/密封件预防性更换、控制阀/变量机构拆检、壳体无损检测、台架性能验收 | 磨损<50%极限、性能≥样本值-3%、无裂纹/变形 |

液压泵 vs 气动泵：本质区别与选型边界

维度	液压泵	气动泵(增压泵/气动隔膜泵)
动力源	电机/发动机(旋转动力)	压缩空气(气压能)
工作介质	液压油/水乙二醇/磷酸酯等液体	压缩空气驱动，输出液体(油/水/化学品)
压力范围	高压：100~700 bar	中低压：通常<100 bar(增压泵可达 300~500 bar 但流量极小)
功率密度	极高(5~10 kW/kg)	低(0.5~2 kW/kg)
控制精度	高(伺服/比例阀闭环 ±0.5%~1%)	中低(气压调节阀 ±2%~5%)
噪声/环保	需降噪、防泄漏、油液处理	排气噪声大、无油污染、本质防爆
典型应用	重载驱动、精密控制、高功率密度	危险区输送、计量加药、本质安全场合、无电源现场

结语

单级泵虽结构简单，但其选型、安装、调试、维护的每一个细节都直接决定系统性能与寿命。建议工程师：

1. 建立《单级泵选型计算书》标准模板，固化五步计算法、效率包络分析、LCC 对比。
2. 执行《泵站模块化设计规范》，标准化吸油/回油/泄油/冷却/仪表/电气接口。
3. 推行《全生命周期管理档案》，从选型计算到报废分析，数据完整追溯。
4. 持续关注新材料(陶瓷/涂层)、新工艺(增材制造/激光纹理化)、新控制(数字液压/自适应学习)对单级泵性能边界的拓展。

掌握单级泵，就是掌握了液压系统的“心脏手术”核心技艺。
