企业级液压泵选型尺寸计算全流程指南
液压泵选型尺寸直接决定系统性能与全生命周期成本。本文提供从工况参数到泵规格的标准化计算流程与工程实践模板。
核心参数定义与单位制
- 流量 Q (L/min)：单位时间输送液体体积
- 压力 P (MPa)：泵出口额定工作压力
- 转速 n (r/min)：泵轴旋转速度
- 排量 V (mL/r)：每转排出液体体积（几何排量）
- 功率 P_kW (kW)：输入轴功率 = P×Q / 600 / ηt

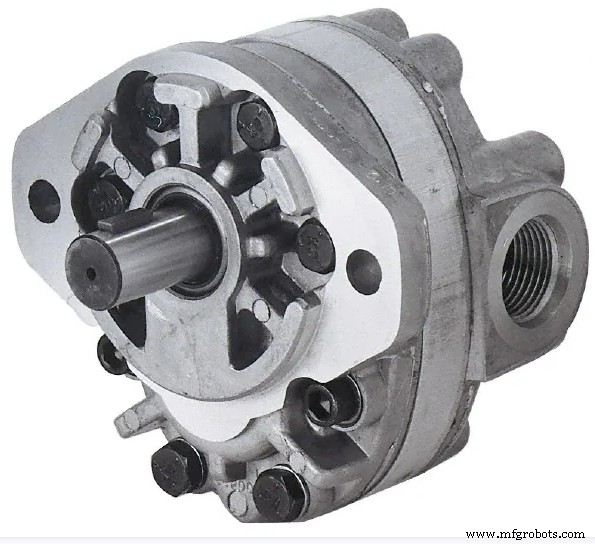

主流泵型尺寸范围速查表
| 泵类型 | 排量范围 | 压力等级 | 典型转速 | 功率覆盖 |
|---|---|---|---|---|
| 齿轮泵 | 1-500 mL/r | ≤25 MPa | 1000-3000 | 0.5-150 kW |
| 叶片泵 | 5-300 mL/r | ≤21 MPa | 1000-2400 | 1-100 kW |
| 轴向柱塞泵 | 10-1000 mL/r | ≤70 MPa | 1500-3000 | 5-500 kW |
| 径向柱塞泵 | 20-2000 mL/r | ≤70 MPa | 300-1000 | 10-800 kW |
标准化选型计算四步法
- 工况包络确定：梳理全工况点（Q_max, P_max, Q_min, P_min, 占空比）
- 初选泵型：按压力/流量/变量需求匹配泵类型（参考上表）
- 排量计算：V = Q_max × 1000 / (n_rated × ηv_est) → 选最接近标准排量规格
- 功率校核：P_kW = P_max × Q_max / (600 × ηt_est) → 选电机/发动机功率 ≥ 1.15×P_kW
进阶校核维度（关键非标工况必做）

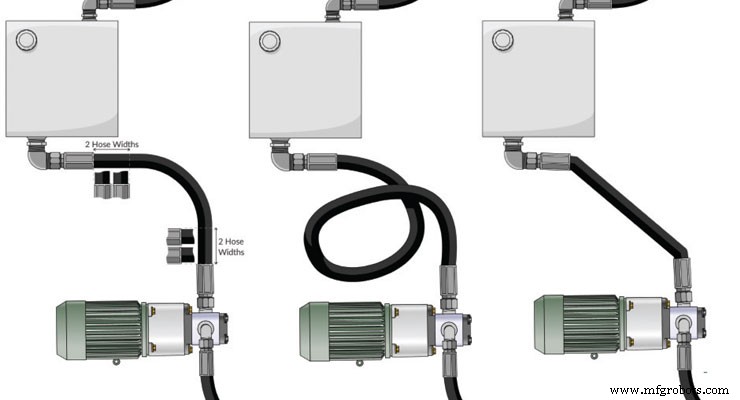

- 吸入真空度校核：ΔP_suction ≤ 0.03 MPa，否则需增大吸油管/降低安装高度/选自吸强泵型
- 轴伸载荷校核：联轴器/齿轮/皮带轮径向力 < 许用值，否则加支撑轴承
- 热平衡校核：发热功率 = P_kW × (1-ηt) ≤ 冷却系统散热能力
- 共振风险排查：泵固有频率避开电机/发动机激振频率 ±20%
工程实用工具推荐
- 厂商选型软件（Bosch Rexroth SizeIt, Parker Pump Selector, Eaton HPS）
- 在线计算器：HydraForce、Hydraulics Calculator、Engineering Toolbox
- 手册速查：《液压元件选型手册》（机工出版）、《流体动力工程师手册》
采购规避指南
❌ 仅按“流量够用”选型 → 忽略压力余量导致寿命骤降
❌ 盲目追求大品牌/高压力 → 过度设计成本倍增
❌ 忽略安装接口/轴伸/法兰标准 → 现场改装延期增 cost
✅ 标准化参数表+工况包络+全寿命成本模型三位一体决策
总结
液压泵尺寸选型是系统工程，而非单参数匹配。建议企业建立“工况建模→仿真校核→样机验证→批量采购”标准化流程，引入PLM/PDM管理选型数据资产，实现知识复用与风险前置。
