IC技术与微控制器：现代嵌入式系统的基石

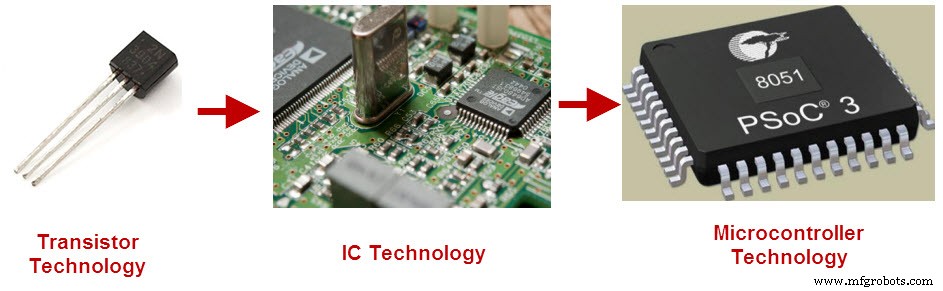

我们日常使用的每个电子设备都建立在复杂的电气和电子电路之上。这些电路历经多代技术演进——从真空管到晶体管、集成电路（IC）、微处理器和微控制器。本文对比嵌入式系统中最有效的IC技术，聚焦微控制器IC技术。深入前，先澄清IC技术和微控制器IC技术的含义。

集成电路（IC）技术

早期嵌入式设备依赖笨重的真空管，昂贵且耗电。1947年，约翰·巴丁和沃尔特·布拉顿在贝尔实验室发明首个点接触晶体管，开启紧凑、高效、可靠电子学新纪元。基于分立晶体管的电路——常称“分立电路”——取代了旧式真空管设计。

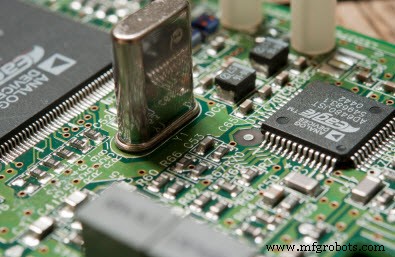

真正突破来自1958年推出的集成电路。IC将成千上万甚至数十亿个晶体管及其他元件浓缩在单个硅晶圆上，大幅缩小尺寸、降低成本和功耗，同时提升可靠性。这项技术支撑现代手机、笔记本电脑及无数其他小工具。

IC技术代际

IC按所含晶体管数量分类：

• 小规模集成（SSI）——几十个晶体管。
• 中规模集成（MSI）——数百个晶体管。
• 大规模集成（LSI）——数万个。
• 超大规模集成（VLSI）——数十万个。
• 超超大规模集成（ULSI）——超百万个晶体管。
• 晶圆级集成（WSI）、片上系统（SoC）和3D IC是下一个前沿。

常见IC系列包括555定时器、741运放、CMOS、NMOS和BICMOS器件。

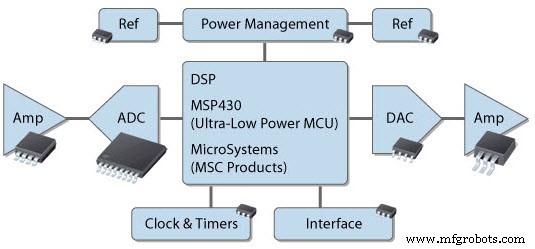

嵌入式系统用IC涵盖ADC、DAC、放大器、电源管理芯片、时钟定时器IC和接口控制器。

IC技术应用

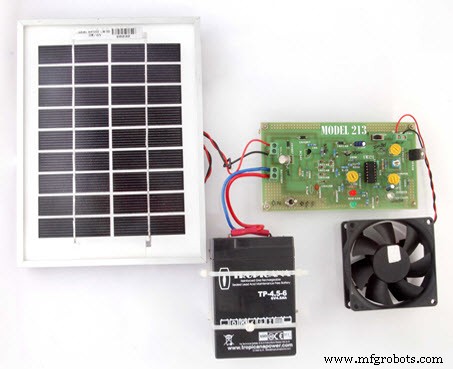

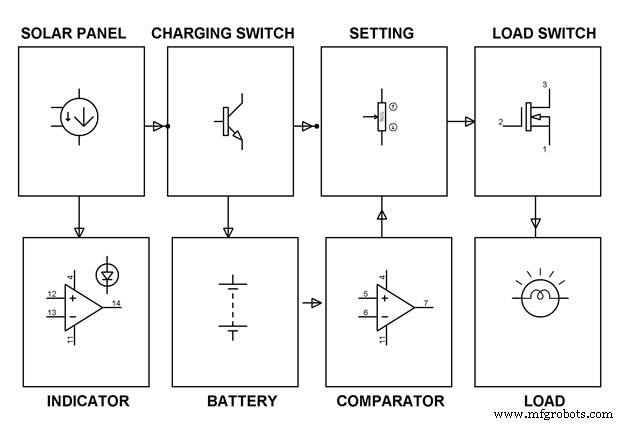

纯IC设计的经典案例是摒弃微控制器的太阳能充电控制器。运算放大器作为比较器监测面板电压和负载电流。LED提供可视状态——绿灯指示电池充满，红灯指示欠充、过载或深度放电。红灯亮时MOSFET切断负载电源，绿灯亮时晶体管将多余太阳能分流至假负载。

添加GSM模块或微控制器可将此设计扩展为远程监控系统，但核心IC逻辑已为电池提供可靠保护。

微控制器IC

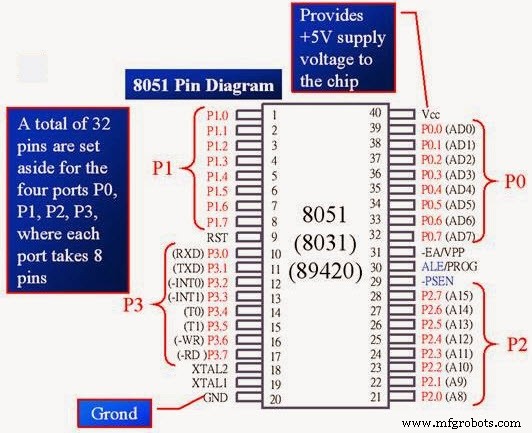

微控制器通过嵌入定时器、看门狗、模数转换器和通信接口等外设提升IC能力。微处理器将CPU封装在一个或多个IC上，而微控制器在单一封装内集成CPU、片上存储器、时钟电路和I/O外设。流行系列包括AVR、PIC和无处不在的8051。

有了微控制器，寥寥数行代码即可完成原本需要数十个分立元件的复杂任务。这种整合减少板级面积、降低功耗、削减制造成本。

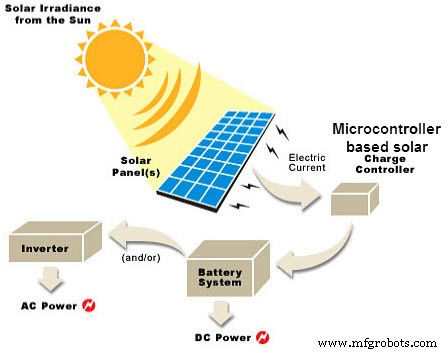

微控制器在太阳能充电控制中的应用

现代太阳能充电控制器常采用微控制器以最大化效率。典型架构包括太阳能电池板、可充电电池、负载和协调充放电周期的控制器。

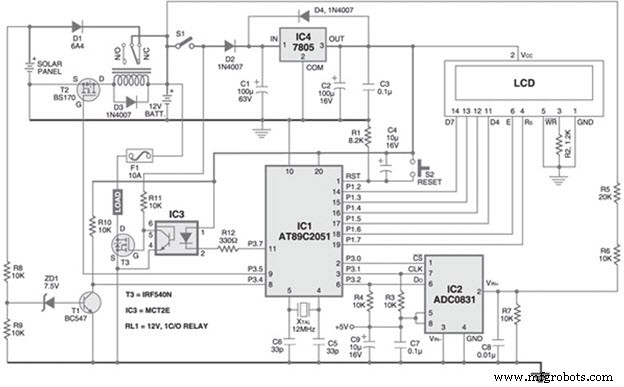

下图框图显示AT89C2051微控制器搭配ADC0831、7805稳压器、MOSFET开关、LCD、光控传感器和电池。微控制器通过ADC读取电池电压，用分压电阻将0-20V范围缩放至0-5V，在LCD上显示读数。它调节充电电流，电池达14V时暂停充电，并根据日光条件管理负载激活。

电池充满时，微控制器触发MOSFET驱动继电器切断充电，启动五分钟定时器并更新LCD。定时器过期后重新连接面板。太阳能电压低于光控传感器齐纳阈值时，微控制器经MOSFET激活负载，显示“负载开启”。进一步跌破10V则关闭负载。

为嵌入式系统选择合适技术

IC和微控制器IC技术各有适用场景。IC适合需固定、低成本电路且无需编程的应用。微控制器在需灵活性、可扩展性或复杂控制逻辑的场景大放异彩。太阳能充电控制器案例展示了微控制器如何用单一可编程器件替代一组分立IC和比较器。

在大多数现代嵌入式系统中，微控制器提供更优势——更小占地、更低成本、更易固件更新、更丰富外设集成。但某些利基应用仍青睐纯IC设计，因其确定性行为和最小延迟。

Edgefx Technologies可指导您为学术或商业项目选择最合适技术，综合考量性能、成本和开发时间。
