什么是万用表？

万用表是一种用于测量电压、电流、电阻等电气参数的电气测量仪器。它可以测量“多个”电量，具体取决于万用表的类型。

它们是尺寸、精度和准确性各不相同的手持设备。它们主要由电工、工程专业的学生和业余爱好者用于对电气设备和电路进行故障排除。

它有一个 LCD 或刻度、一个刻度盘、测试探针和端口。 LCD 或刻度用于显示测量值。表盘具有多种功能，可通过转动旋钮进行选择。测试探针用于将仪表连接到电路。这些端口用于将测试探针插入仪表。

• 相关文章：模拟万用表和数字万用表的区别

万用表的工作

万用表可以是模拟的也可以是数字的。但是这两种万用表的工作流程是一样的。

它有一个用于选择所需测量的刻度盘。它上面写着多个测量符号。旋转转盘以选择测量。它还可以选择合适的测量范围。有些仪表具有自动量程功能。

它有两个探针，即黑色和白色。黑色探头始终插入黑色“COM”或公共端口，而红色探头根据测量值插入其他红色端口之一。

探头用于将仪表连接到电路。万用表内部电路测量所选参数并在液晶显示屏或刻度上显示读数。

但是，用于将万用表连接到电路或组件的注意事项和配置因测量类型而异。

函数

万用表具有多种功能，具体取决于万用表的类型。这些功能可以通过使用选择转盘和一些按钮来激活。它的主要功能是测量电流、电压和电阻。以下是万用表提供的一些功能：

函数	说明	符号
交流电压	测量交流电压	V~
直流电压	测量直流电压	V⎓
交流电流	测量交流电流	一个~
直流电流	测量直流电流	A⎓
阻力	测量电路或元件的电阻	Ω
频率	测量信号频率	赫兹
占空比	测量信号的占空比	%
二极管测试	检查电路中的二极管
电容	微法，以微法为单位测量电容	μF
连续性	为两点之间的连续性提供声音指示。
晶体管测试	晶体管的正向电流增益	hFE
相对模式	测量偏移值。用于精确测量小值	相对
温度	以华氏或摄氏测量温度	F ° , C °

万用表的类型

万用表主要有两种，模拟万用表和数字万用表。

模拟万用表

模拟万用表是最古老的万用表形式。它有一根沿着刻度旋转的针。它们很便宜，但很难阅读。但是，它们比数字万用表更灵敏。它甚至可以感知读数的微小变化。

它由放置在两个永磁体之间的线圈制成。一根针放在线圈的顶部。当电流通过线圈时，它会产生与永磁体的磁场相互作用的磁场。结果，线圈旋转，使针沿着刻度移动。旋转角度取决于流过线圈的电流量。这种配置也称为检流计。它的电阻很小，因此更灵敏。

由于同样的原因，应避免满量程偏转（FSD）。因为电流超出了线圈偏转的范围，它开始烧毁线圈，这会毁坏仪表本身。因此，万用表具有多个量程，其中并联使用分流电阻来分流并测量更大的值。

模拟万用表对于初学者来说很难阅读，因为它在一个表盘上有多个刻度。您必须发现所选的刻度，有时需要将读数乘以 10 或 100 才能获得更大范围的最终测量值。指针还会导致视差误差，您必须在刻度上精确查看 90 度才能获得精确读数。

优势

• 它不需要电池来测量电压和电流。
• 非常敏感。
• 它可以实时检测读数的微小变化。
• 检查连续性或泄漏的响应时间更快。
• 它比数字万用表便宜。
• 它可以显示电流和电压的波动。

缺点

• 满量程偏转或“过载”会损坏模拟万用表
• 很难从模拟秤上读取。
• 阅读中有不同的不确定性。
• 可能会导致视差错误。
• 他们身体不是很强壮。
• 它们没有数字万用表等额外功能。
• 无法显示负值。
• 它具有低输入阻抗，由于负载效应会影响电路。
• 调针需要“调零”。

数字万用表

数字万用表或 DMM 测量电量并将其显示在 LCD 屏幕上。它以数字方式计算读数并将其显示在易于阅读的数字屏幕上。另一方面，模拟万用表无需任何计算即可显示读数，因此具有快速响应时间。

它有一个LCD、一个表盘和多个端口。表盘包括通过同心环连接的内部电路。旋钮用于激活特定测量的电路。

数字万用表包括一个微处理器来计算读数。然而，输入电压或电流是模拟形式的。因此，包含一个 ADC（模数转换器）来转换读数并将它们显示在 LCD 屏幕上。与模拟万用表上的刻度相比，LCD 使测量值易于读取。

表盘还用于从具有不同分流电阻的多个范围中进行选择。当测量超出范围时，万用表过载。因此，它具有过载保护。一些数字万用表具有自动量程功能，可自动为测量选择合适的分流电阻以避免过载。

优势

• 通过 LCD 显示屏轻松读取读数
• 读数更准确。
• 不确定性更少，无视差误差。
• 它具有不影响电路的高输入阻抗。
• 它们身体强壮。
• 它可以显示正面和负面的读数。
• 它具有额外的附加功能，例如电容、频率、温度测量。
• 无需调零。
• 可记录并显示读数的最小值和最大值。
• 自动量程功能允许为测量选择合适的电路，避免对仪表造成任何潜在损坏。

缺点

• 任何类型的测量都需要电池。
• 它们比模拟万用表贵。
• 它无法检测读数的波动。
• 由于计算，它的响应时间较慢。
• 由于敏感的电子电路，它具有电压限制。

万用表术语

万用表有几个术语来定义万用表的好坏程度和可靠性。

敏感度

万用表的灵敏度定义为万用表每伏特满量程偏转提供的电阻。它的单位是欧姆/伏特（Ω/V）。

灵敏度显示仪表的内阻。如果仪表具有高灵敏度，则它具有高内阻。这种仪表不会影响电压测量电路。它不会从电路中汲取电流。

分辨率

万用表的分辨率定义为它能检测和显示的电参数（电流、电压、电阻等）的最小变化。

例如，400mA范围内1mA的分辨率意味着万用表可以检测到读数的1mA变化。

一款分辨率更小，读数更准确的万用表。

范围

万用表的量程是万用表电路可以测量的最大值。它与万用表的分辨率有关。如果范围越小，它的分辨率就越小。分辨率随着距离的增加而增加。

如果测量超出范围，则万用表过载。因此，在不使仪表过载的情况下，可以在最低范围内获得最佳和准确的读数。

准确度

万用表的精度定义为测量中允许的最大误差。它显示读数与实际测量值的接近程度。以%表示。

例如，精度为 ±1% 的万用表读数为 100 欧姆。那么实际读数可以是99欧或101欧。

如果万用表的准确度百分比较低，则读数更准确。

精度

万用表的精度是指在相同条件下重复测量时的接近程度。它告诉万用表是否可靠，其测量值是否不变。

精度还可以识别万用表中可以补偿的误差模式。

探针

万用表的探头用于将万用表连接到电路或组件。它们的一端插入仪表的称为香蕉插孔的端口。而另一端连接到称为探针尖端的电路，它们可以是各种类型。

万用表探头提示类型

万用表探头有几种类型，根据其形状和功能进行分类。但是，它们的主要功能是将仪表连接到电路。

黑色和红色探针

探针主要分为黑色探针和红色探针。黑色探头插入仪表的“COM”或公共端口。它连接在较低的电压点。

红色探头根据所选的测量值（例如电压、电流和电阻）插入其他端口之一。它连接到电路的较高电压点。

尖头探针

这些是最常见的探针类型，也是最便宜的。它们通常用于任何类型的阅读。它们适合快速和频繁使用。

鳄鱼夹

鳄鱼夹或鳄鱼夹是一种弹簧加载的金属夹，其锯齿状的牙齿类似于鳄鱼的下巴，因此得名。它建立了牢固的连接并抓住了电线。它们适合长期测试。

鳄鱼夹的缺点是它的尖端较宽，打开时会变宽。它可以与相邻的电线接触或造成短路。因此不适合在电路板、IC等狭小空间内使用。

可伸缩钩夹

可伸缩挂钩也称为 J 形挂钩或 IC 测试线，带有用于提示的挂钩。它有一个可伸缩的狭窄尖端。它用于在狭窄的地方进行安全连接。挂钩可以更轻松地抓住紧密包装的小电线和别针。

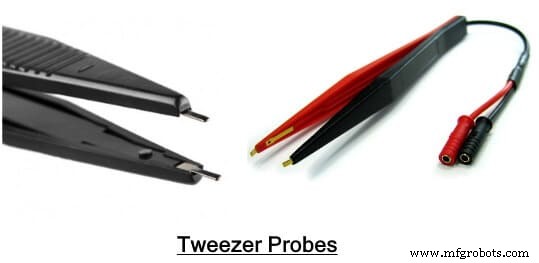

镊子探针

顾名思义，这种探头设计成镊子的形状。它们用于在紧密间隔的点之间进行测试，例如在 SMD（表面贴装器件）中

钳位探针

钳形探头夹在导体周围并测量流过导体的电流，而无需物理接触导体。钳形探头是用于安全测量电路电流的外围设备。它将电流转换为电压，转换比用于计算测量值。

钳形表 内置钳形探头，用于直接测量电流并在液晶显示屏上显示电流值。

如何使用万用表？

万用表（数字万用表或模拟万用表）可用于测量许多电量，分析不同的电气元件和设备并对其进行故障排除。我们已经分享了分步指南和图片教程，展示了如何使用万用表测试和测量特定数量和设备。

• 如何用万用表测量电容？
• 如何使用数字和模拟万用表测试电容器？
• 如何用万用表测量频率？
• 如何使用数字和模拟万用表测量功率？
• 如何使用数字和模拟万用表测量电阻？
• 如何使用数字和模拟万用表测量电压？
• 如何使用数字和模拟万用表测量电流？
• 如何使用数字和模拟万用表测试二极管？
• 如何测试继电器？检查 SSR 和线圈继电器？
• 如何用万用表（DMM+AVO）检查晶体管？
• 如何使用万用表对电气元件进行连续性测试？
• 使用万用表测试电气和电子元件和设备

安全注意事项

在使用万用表时，必须遵守以下注意事项，以免发生任何意外。

• 测量时请勿触摸测试线的尖端。
• 不要使用损坏的测试线。
• 请勿将仪表并联到电流测量电路。
• 当探头连接到安培插座时，请勿将仪表连接到电压源。
• 请勿将仪表连接到通电的电路进行电阻测量。
• 请勿将已充电的电容器连接到仪表。
• 不要将万用表用于比其指南中提到的电压更高的电压。
• 当显示屏显示低电量指示时更换电池。
• 使用后务必取下测试探针或将其放入电压测量端口。

万用表的应用

万用表种类繁多，从几美元到几千美元不等。万用表越贵，它的特性和功能就越多。万用表的一些基本应用有：

• 测量电压。
• 测量电流。
• 测量电阻。
• 测试电路的连续性。
• 测量温度。
• 测量信号的频率。
• 测量电容器的电容。
• 测试二极管、检查晶体管、排除继电器故障并测试其他电子元件。

万用表的这些基本功能用于对任何类型的电路进行故障排除，例如

• 电压测量用于了解电池的健康状况。
• 它还告诉插座或开关是否正常工作。
• 电流测量表明负载的状况，要么消耗正常电流，要么消耗过多。
• 连续性测试或电阻测试会检测任何损坏的连接或电缆。
