变电站在电力系统中的作用是什么
变电站在电力系统中起着至关重要的作用。电力供应的连续性取决于变电站的成功运行。变电站是从发电站提供电力的中心位置，电力通过输配电线路网络提供。因此，在设计和建设变电站时，一定要注意。
分站布局需要注意的几点
- 应该尽量放在合适的位置；它应该位于负载的重心处。
- 它应该为消费者提供安全可靠的供应。同样出于可靠性目的，它应该以适当的方式设计和构造。
- 应该易于操作和维护。
- 应该建立在经济成本之上。
分站分类
有几种对子站进行分类的方法。但在这里我们将讨论两种主要的子站类别。
- 服务要求
变电站变电站：改变输入电压的电压水平并以其他电压水平向消费者输送的变电站。
- 开关分站：这些分站不改变进出线的电压等级。他们只需执行电源线的开关操作。
- 功率因数校正子站： 提高系统功率因数水平的子站称为功率因数校正子站。这些变电站一般采用同步调压器作为功率因数提升设备。
- 变频器分站： 改变供电频率的子站称为变频器子站。工业应用可能需要此类频率。
- 变电站： 将交流量转换为直流量的子站称为转换子站。这些变电站以交流电的形式接收电力，然后在整流器的帮助下将其转换为直流电。
- 工业变电站： 为各个行业提供电力的变电站称为工业变电站。
结构特征
根据结构特点，变电站有许多部件，如断路器、开关、熔断器、仪表等，必须以适当的方式布置，以确保可靠的服务。在施工方面，它们被归类为：

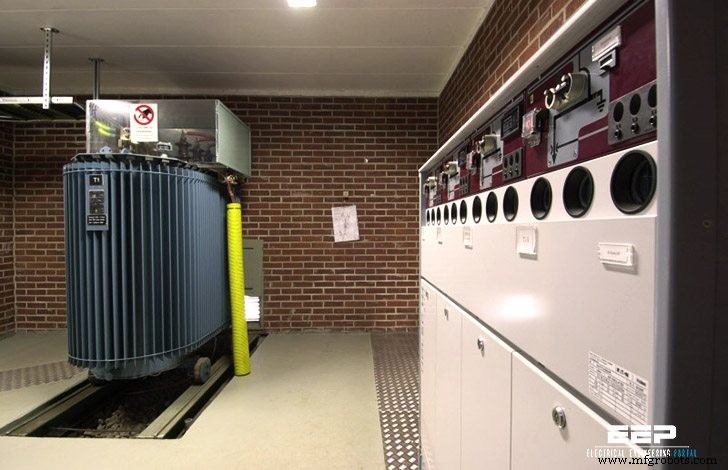

- 室内变电站：出于经济考虑，此类变电站安装为11kv电压。由于受污染的大气，这是在阴影下建造的；这些变电站可架设电压高达 66kv。

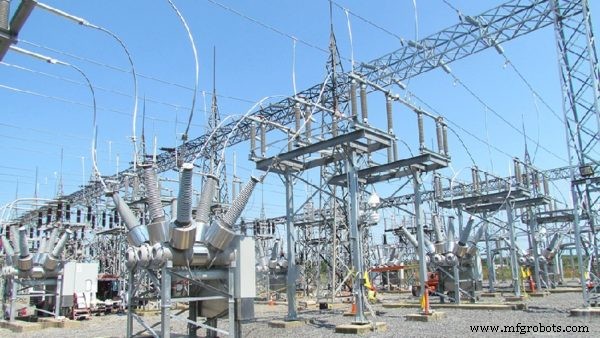

- 室外分站： 当电压等级超过66kv时，由于电压过高，设备安装在室外。设备和导体需要自由空间。

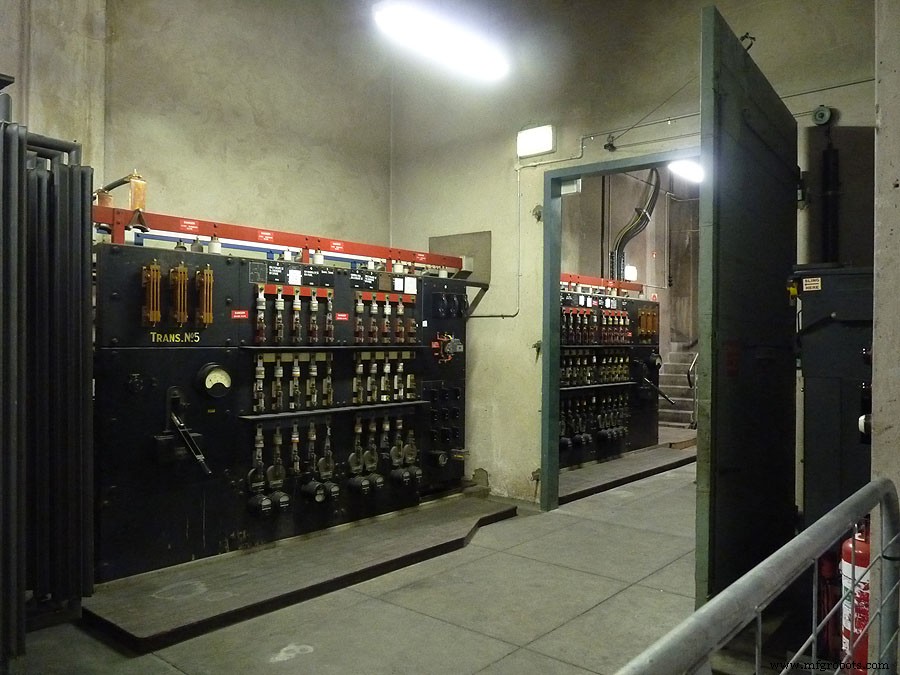

- 地下变电站 ： 在拥挤的地区，安装变电站的自由空间非常困难，那么变电站就建在地下。

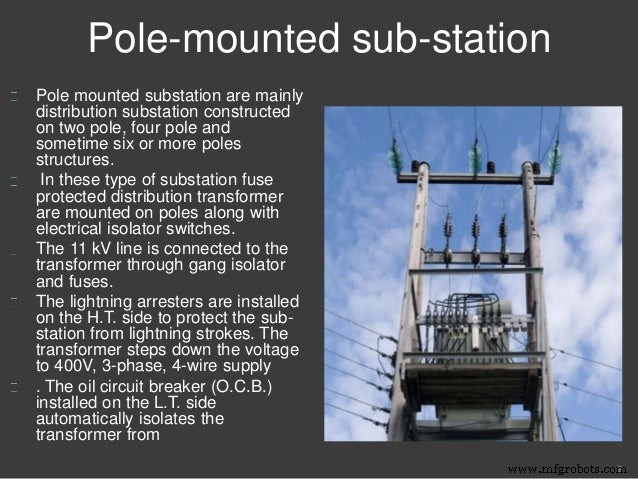

- 杆装变电站： 这种变电站安装在室外，采用 4 杆结构。在某些情况下，它是电压不超过 11kv 或 33kv 的最便宜的变电站形式。
变压器分站：
大部分电力系统都关心电压等级的变化，可以称为变电站，因为变压器是改变电压等级的主要部件，变压车站可分为，
- a) 升压分站 b) 主变电站
- c) 二级分站 d) 配电分站
下图是典型的供电系统，显示了上述类型的变电站的位置。
- 升压变电站：这种变电站将发电电压（11kv）升压到高压（220kv），影响电力系统的经济性。这是众所周知的升压子站，通常位于发电站内。
- 一级分站： 220 kV 电压通过 3 相 3 线架空系统从阶梯变电站传输到负荷中心。然后由主电网变电站接收电力，将电压水平降低到 66kv 以进行二次传输。
- 二级分站： 来自一次电网的 66kv 电力以 3 相 3 线系统传输到位于不同位置的各个二次变电站。在二级变电站，电压等级降至 11kv，输电线路沿路边运行。
- 配送分站： 这类变电站从二次变电站接收 11kv 电力，位于用户所在地附近。此处电压降至 400v，3 相 3 线供消费者使用。黑白两相电压为400v，而黑白单相和中性线电压为220v。
