很长一段时间，我想在不使用互联网的情况下制作一个气象站。测量周围天气数据并在需要时查看数据非常有用。所以，我做了一个看起来很酷的当地气象站，可以测量你周围的气压、温度、湿度和当天的紫外线指数（如果你把它放在靠近窗户的地方）。等等还有更多！ 😉 它还有一个时钟屏幕，用于显示时间、日期和星期几。

在本教程中，我将向您展示如何通过这些步骤制作这个凉爽的天气站。

第 1 步：构建外壳

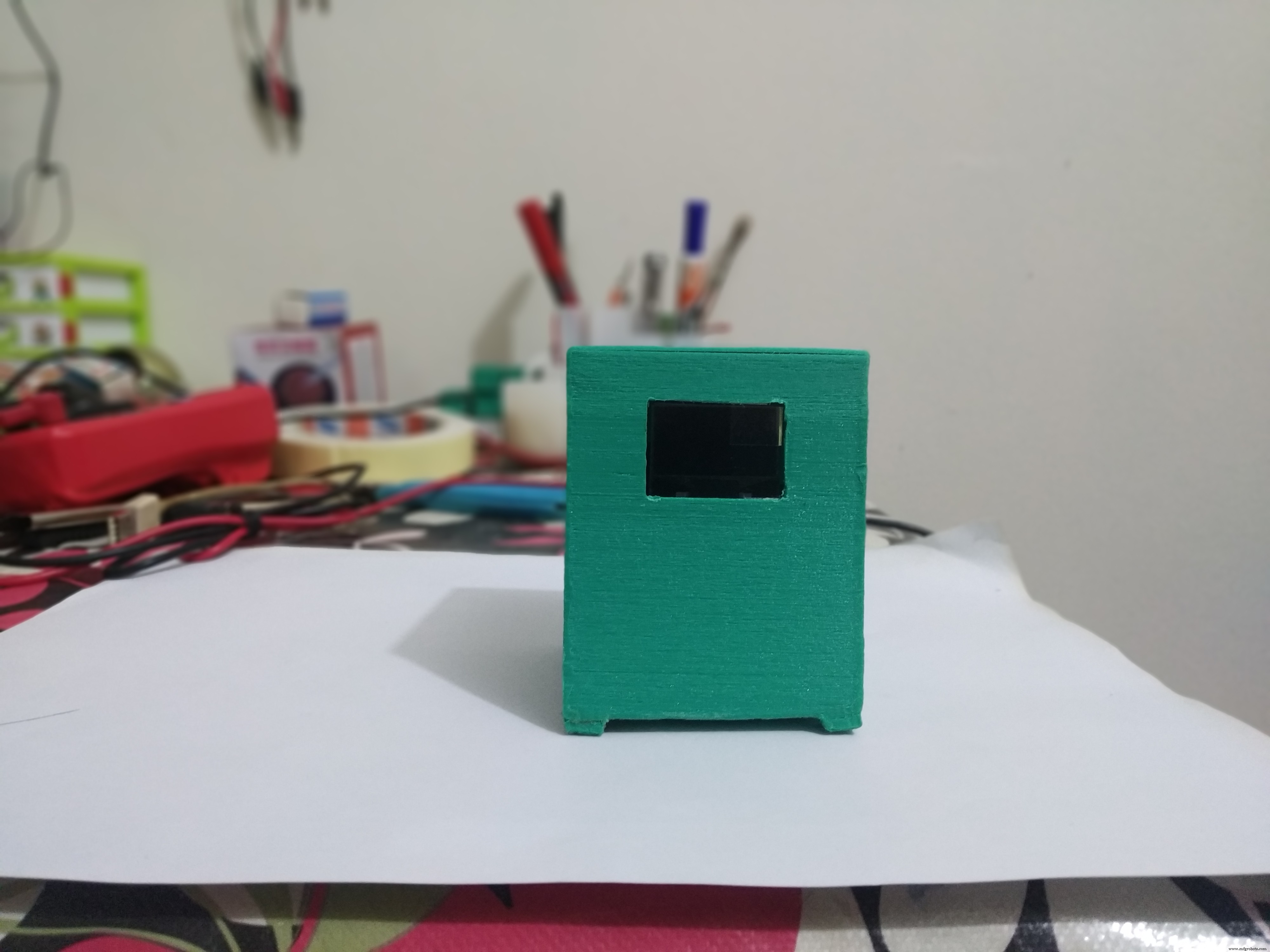

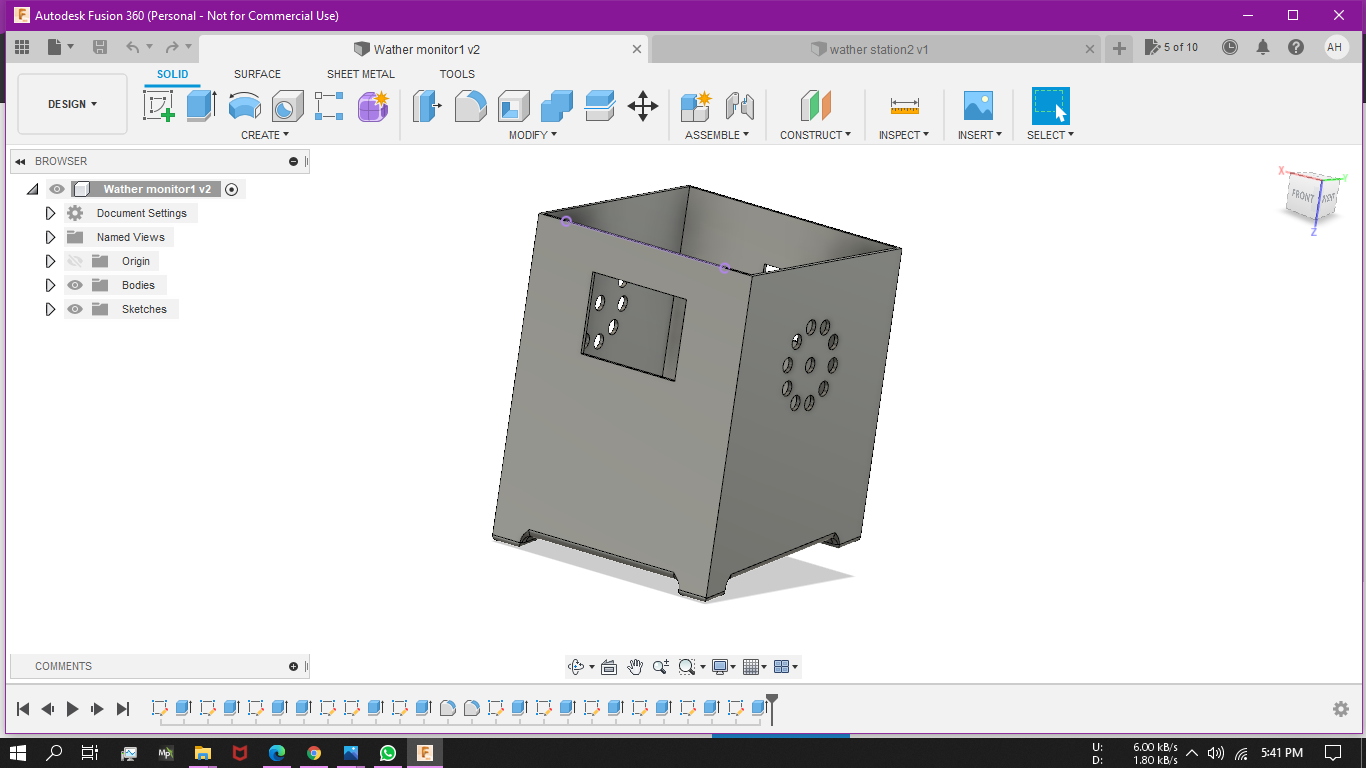

我使用 Autodesk fusion 360 创建外壳并用绿色 PLA 打印。它需要支撑，我在我的 Ender 3 上以 70 毫米/秒的速度以 20% 的填充率打印它。你会在这个项目中找到外壳的 STL 文件。

第二步：BMP280

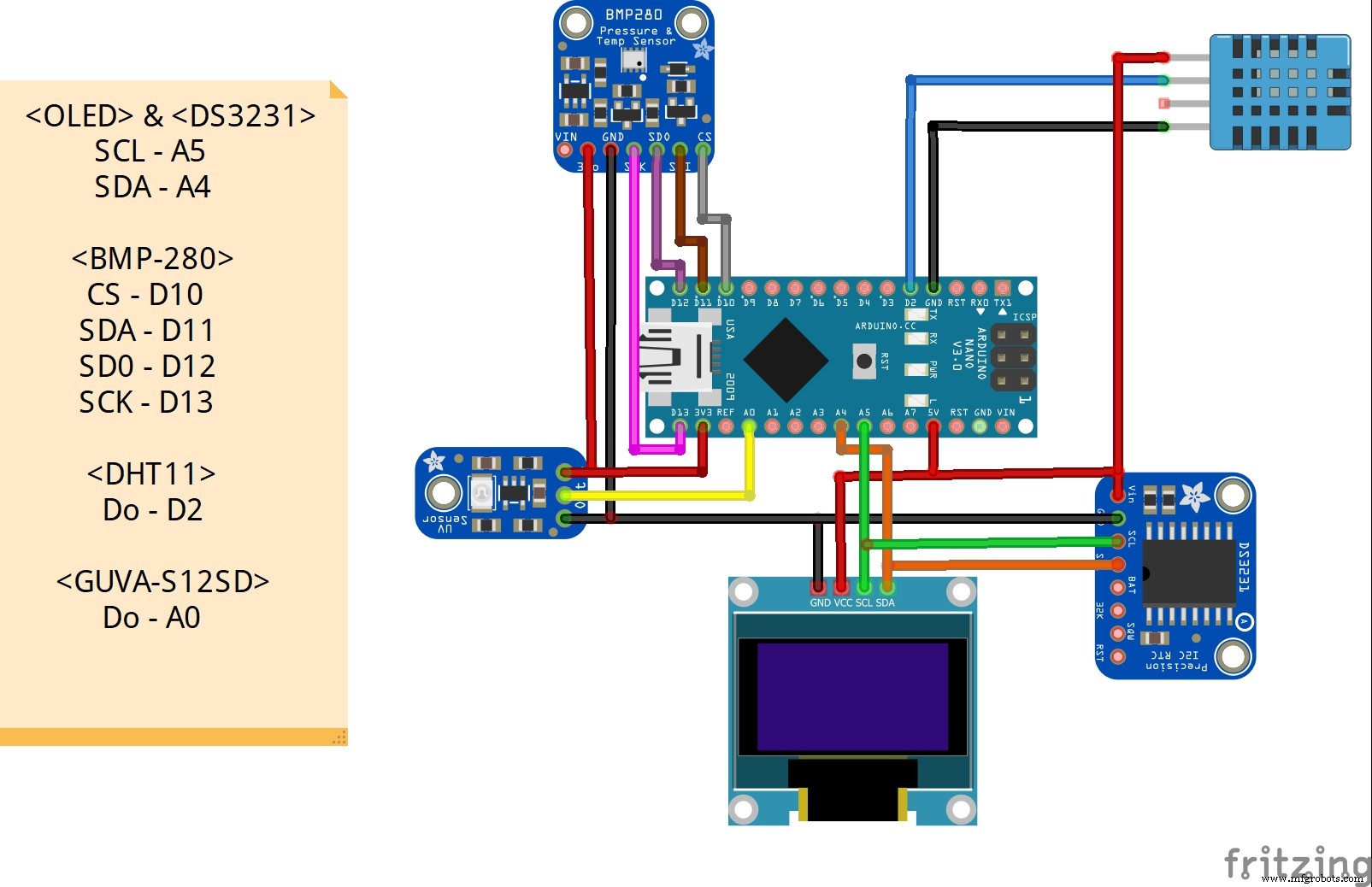

BMP280 是大气压力和温度传感器，它使用 I2C 或 SPI 协议与 Arduino 通信。这里我使用SPI。使用SPI，连接-

• CS 到 D10
• SDA 转 D11
• SDO 转 D12
• SCK 到 D13

在代码部分，要使用这个传感器，我们需要一个库。首先，我将库包含在代码中 #include .你可以从这里下载图书馆。

然后我定义传感器的 SPI 引脚。在setup函数中，我初始化了BMP传感器，在loop函数中，我使用bmp.readPressure()读取了压力和温度数据 和 bmp.readTemperature() 命令。我将压力值除以 100 以测量以 hPa 为单位的压力。为了测量高度，我使用 bmp.readAltitude(1005.47) 命令。在这里，您必须更改值 (1005.47) 根据您所在地区的平均气压。

第 3 步：DS3231 RTC

这个气象站还有一个时间屏幕，可以显示弱者的当前时间、日期和日期。为此，我使用了 DS231 RTC 模块，它使用 I2C 协议进行通信。所以要使用这个，连接-

• SCL 到 A5
• SDA 转 A4

首先，您必须使用 DS3231_set.ino 在 RTC 上设置时间和日期 来自库示例的程序。

在主程序中，我包含了库 #include 并按照库中的指令读取时间数据。在这里，我使用库中的示例作为代码的参考。我为一周中的每一天创建了一个案例来查找当天。

第 4 步：DHT11

我用这个传感器来测量湿度。为此，我将其数据输出 到 Arduino D2 .在程序中，我包含了 DHT 库 #include 然后在设置中初始化传感器并在循环中使用 dht.readHumidity() 读取湿度值 命令。

第 5 步：GUVA-S12SD 紫外线传感器

GUVA-S12SD 是基于氮化镓的肖特基型光电二极管。其典型的紫外检测波长为 240-370nm（涵盖 UVB 和大部分 UVA 光谱）。它输出一个校准的模拟电压，该电压随紫外光强度而变化。所以，我们可以通过Arduino ADC读取模拟值。

在循环函数中，我模拟读取传感器值并计算紫外线指数

float sensorValue =analogRead(A0);
float sensorVoltage =sensorValue / 1024 * 5.0;
int UV_index =sensorVoltage / 0.1;

第六步：OLED显示

我在这个项目中使用了 0.96" 128*64 OLED 显示器，它使用 I2C 协议，所以我将它连接到 Arduino，如下所示-

• SCK 到 A5
• SDA 转 A4

在程序中，首先我包含了 Adafruit_SSD1306 和 Adafruit_GFX 库

#include
#include

然后我创建显示变量并添加一些位图来显示一些图像。在设置中，我初始化了显示。然后在循环中，我使用 display.print() 显示每个数据 功能。我在四页上显示数据，时间、压力、温度和湿度以及 UV_index。每个页面之间有 5 秒的延迟。

视频剪辑

代码

• 当地气象站代码

当地气象站代码Arduino
