CNC 车床编程示例

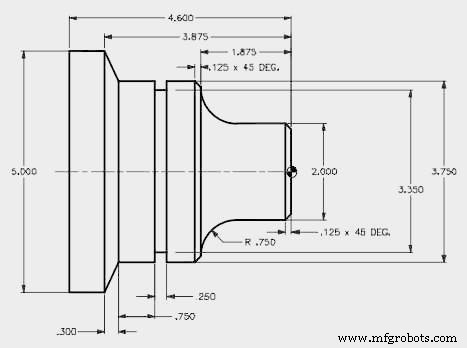

一个简单的数控车床编程实例。此 CNC 编程示例将展示如何对轮廓进行编程,例如 倒角、锥形槽和圆弧 .

这个数控程序将使用两个工具进行加工。此 cnc 编程示例中使用的第一个工具是 车刀 第二个是开槽工具 .

数控加工

车削工具 将首先面对组件 然后它会做一个倒角 , 然后是直转弯 然后是圆弧加工 圆弧可以用 R(圆弧半径)加工 或圆弧可以用圆弧的I和K值加工 ,在圆弧的顶部有一个倒角,然后再次直转,现在出现了凹槽 但是由于车刀的形状,我们不能用车刀加工凹槽 所以我们将使用我们的下一个专门用于开槽操作的刀具来加工凹槽,但当时我们正在使用车刀进行加工,所以我们将跳过这个凹槽并直接进行直线加工,之后有一个锥度和再次加工一条直线。

现在使用我们的开槽工具 沟槽加工任务很简单。

如果切槽刀片 与槽的尺寸相同,那么切槽就更容易了,我们将一次完成槽,但是如果切槽刀片 宽度小于我们必须多次取深度。

数控程序

cnc车床程序实例

N1 T01 D01 M491
N2 G00 X0 Z1
N3 G01 G96 G41 Z0 F2 S140
N4 G01 X2 CHF=0.125 F0.2
N5 G01 Z-1.125
N6 G02 X3.5 Z-1.875 CR=0.75
N7 G01 X3.75 CHF=0.125
N8 G01 Z-3.575
N9 G01 X5 Z-3.875
N10 G01 Z-4.6
N11 G00 X20 Z20 G40
N12 T02 D02 M491
N13 G00 G97 S500 X4 Z-2.825
N14 G01 X3.85 F1
N15 G01 X3.35 F0.15
N16 G01 X3.85 F0.5
N17 G00 X4
N18 G00 X20 Z20
N19 M30
