这是 CNC 加工中心编程示例或立式加工中心 (VMC) 编程练习。
对于初学者级别的数控机械师/数控程序员来说，基础且易于理解。
还说明了CNC G代码G41刀具半径补偿左的使用 .

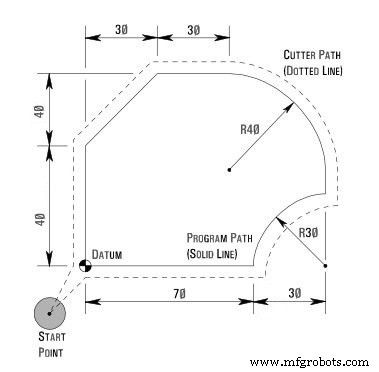

cnc加工中心编程实例
O0010 N10 G00 X-15 Y-15 N20 G41 G01 X0 Y0 F100 N30 Y40 N40 X30 Y80 N50 X60 N60 G02 X100 Y40 R40 N70 G01 Y30 N80 G03 X70 Y0 R30 N90 G01 X0 N100 X-15 Y-15
数控机床
易于理解的 CNC 车削中心/CNC 车床编程示例，适用于在 CNC 车削中心/CNC 车床上工作的 CNC 机械师。此 CNC 编程示例可用作初学者级 CNC 程序员/机械师的 CNC 学习编程练习。 数控车削中心编程实例 N10 T03 D03 M06N20 G97 S900 M04N30 G00 G42 X40 Z5N40 G92 S3500N50 G96 S250N60 G01 X60 Z-5 F0.1N70 Z-15N80 X56 Z-20N90 G02 X70 Z-30 R10N100 G01 X80 Z-40N110 X100N120 Z-80N130 X106N140 G
面向数控机械师的数控铣床程序示例。 CNC 铣床编程示例 数控程序 G0 X-60 Y0G1 X-70 (P1)G2 X-25.02 Y25.97 R30 (P2)G1 X2.46 Y10.13 (P3)G3 X8.5 Y10.92 R5 (P4)G1 X18.79 Y21.21 (P5)G2 X25.13 Y-26.05 I21.21 J-21.21 (P6)G1 X-5 Y-8.66 (P7)G3 X-12.14 Y-11.13 R5 (P8)G2 X-70 Y0 R30 (P1)G1 X-60 G M S T代码解释 代码 描述 G00 快速遍历 G01 线性插值 G02
提交人：Sinumerik程序员 绘图/图像 数控程序 %MPF126N0005 G95 G96 S100 M40 M4N0010 G0 X205 Z30 T1 D1N0015 G1 X30 F.25 M8N0020 G00 X198 Z31N0025 G1 Z16N0030 G0 X200 Z31N0035 X192N0040 G1 Z16N0045 G0 X194 Z31N0050 X188N0055 G1 Z16N0060 G0 X190 Z27N0065 G1 X132N0070 G0 X190 Z28N0075 Z24N0080 G1 X132N0085 G0 X190 Z25N0
提交人：CNC程序员 绘图/图像 数控程序 N1 [PROFILE 11N2 $1M0X-158.I155.Y-84.6J115.N3 G17N4 O1N5 T1N6 F1000S1200M3N7 Z100RN8 X0Y-70RN9 Z2RN10 Z-10N11 G49I5N12 G41K2N13 G20X0Y0I-52.5N14 G21I15N15 G10X0Y0I-30N16 E1=G20X0Y0I100,G13X0Y0J120K2N17 G11E1I-15N18 G20N19 E2=G20X0Y0I70,G13X0Y0J78K2N20 G11E2I-23N21 G20N22 G13J-
