笔者已发布英制编程实例。本实例结构清晰，涵盖直线车削、锥度车削与圆弧插补，适合初级CNC程序员入门参考。

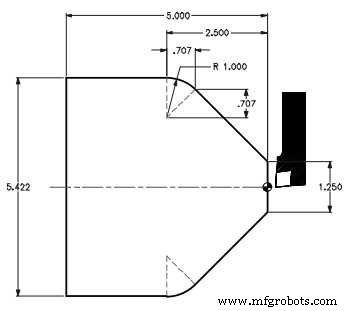

Fanuc CNC车床编程实例
N4 G00 X0 Z0 N5 G01 X1.25 F0.2 N6 G01 X4.836 Z-1.793 N7 G03 X5.422 Z-2.5 I-0.707 K-0.707 N8 G01 Z-5
数控机床
面向 CNC 操作员的铣削程序示例。 CNC 铣削编程示例 CNC 程序 G0 X-60 Y0 G1 X-70 (P1) G2 X-25.02 Y25.97 R30 (P2) G1 X2.46 Y10.13 (P3) G3 X8.5 Y10.92 R5 (P4) G1 X18.79 Y21.21 (P5) G2 X25.13 Y-26.05 I21.21 J-21.21 (P6) G1 X-5 Y-8.66 (P7) G3 X-12.14 Y-11.13 R5 (P8) G2 X-70 Y0 R30 (P1) G1 X-60 G M S T 代码说明 代码说明 G00快速移动 G0
提交者：CNC Programmer 图纸/图像 CNC程序 N1 [PROFILE 11 N2 $1M0X-158.I155.Y-84.6J115. N3 G17 N4 O1 N5 T1 N6 F1000S1200M3 N7 Z100R N8 X0Y-70R N9 Z2R N10 Z-10 N11 G49I5 N12 G41K2 N13 G20X0Y0I-52.5 N14 G21I15 N15 G10X0Y0I-30 N16 E1=G20X0Y0I100,G13X0Y0J120K2 N17 G11E1I-15 N18 G20 N19 E2=G20X0Y0I70,G13X0Y0J78K2 N
投稿：Machinist 概述 简单的CNC车床程序，演示如何使用刀具对工件进行端面车削。同时展示刀具运动轨迹。 工件图纸 CNC程序 % N10 T03 M06 N20 G96 S150 G95 F0.1 D2500 (D = 最大主轴转速) N30 G00 X54 Z-2 M03 M08 N40 G01 X-1 N50 G00 X200 Z200 M09 N60 M30
投稿：CNC Programmer 概述 CNC车床编程示例，本例中X轴不使用直径值编程，而是采用半径值进行编程。 在半径模式/尺寸模式下，车床X轴移动量为距中心距离。因此X1指令将加工出直径2mm的工件。 工件图纸 CNC程序 % Albero N010 G00 X150 Z200 T0101 M06 N020 G92 S2400 N030 G96 G95 F0.3 S300 M04 M08 N040 X50 Z-2 N050 G01 X-0.5 N060 G00 Z0 N070 X41 N080 G01 Z-115 N090 X45 N100 G00 Z0 N110
