模拟与数字传感器：类型、应用与实战案例对比

现代电子电气系统中，从化学到汽车、光学到光纤的各类传感器将物理变化转化为可测信号。传感器本质是检测物理或电量变化并产生反映该变化的电学或光学输出的器件。本文深入探讨模拟和数字两大传感器家族，突出核心类型与实际应用。

模拟传感器

模拟传感器产生与被测量成正比的连续电压或电流。这种线性特性使其适合需要直观实时响应的应用。常见模拟传感器包括加速度计、压力变送器、感光器件、声传感器、温度传感器。

这些器件通过将机械运动转化为可变电压感知加速度、振动或倾斜。模拟加速度计有多种配置，各针对特定灵敏度范围。

模拟输出通常为随加速度幅度变化的连续电压，而数字型输出经转换的数字信号。

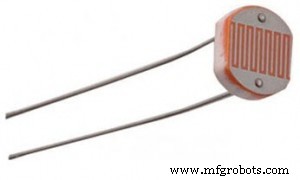

光敏电阻（LDR）等光电导器件随入射光改变电阻。模拟电路中电阻变化转电压，可用于自动切换负载，如调暗路灯或调节室内照明。

模拟麦克风将声压转电压。配合信号调理电路，电压可送单片机监测声级。

模拟压力变送器如压电板产生与施加压力成正比电压。广泛用于汽车、工业、生物医学领域。

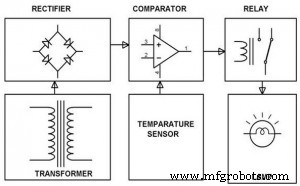

热敏电阻——随温度可预测变化的电阻——是最常见模拟温度传感器。典型电路中热敏电阻电阻变化转电压驱动运放，进而驱动继电器控制加热或制冷元件。

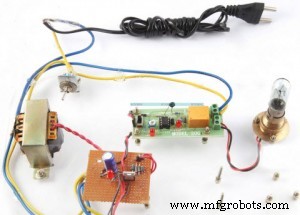

此配置中热敏电阻温度相关电阻馈入运放，跨越预设阈值触发继电器，实现无需人工监控的全自动温度调节。

数字传感器集成传感器、线缆和发射器，在器件内部将感测量转数字值。内部转换省去外部模数转换，增强长距离传输信号完整性。

输出占空比与加速度成正比的PWM方波。典型采样率1kHz，许多IC允许用户自定义速率。

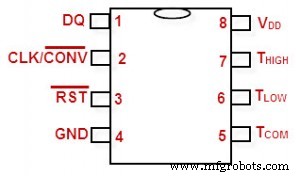

DS1620提供9位温度读数和内置热报警（THIGH, TLOW, TCOM）。测温跨越用户设定阈值时对应报警脚拉高，单片机可采取行动。

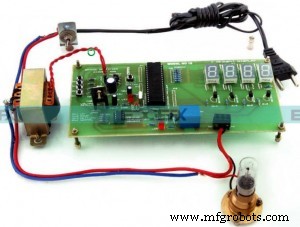

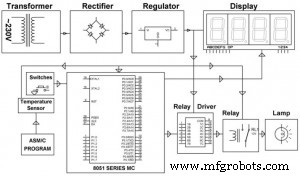

实际实现用DS1620、8051单片机、按键、七段显示器和继电器。系统实时显示测温，超设定点自动切断加热器电源，精度优于模拟对应方案。

现代数字传感器持续演进，解决模拟器件漂移、噪声、需外部ADC等局限，提供更高精度、更低功耗、与单片机无缝集成。
