玻璃纤维形态多样，每种均针对特定性能需求设计。分类角度主要有三个：原料成分、单丝直径和最终外观。理解这些差异对于复合材料制造、保温隔热及建筑应用中选择合适纤维至关重要。
1. 按原料成分分类
玻璃成分是决定纤维力学、热学和化学行为的首要因素。碱金属氧化物（主要是钠、钾）作为助熔剂，可将二氧化硅熔点从约1700℃降至1000℃左右，大幅降低生产能耗。但碱含量过高会损害化学稳定性、电绝缘性和抗拉强度。
- 无碱玻璃纤维（E级） – R₂O含量 < 0.8%。属铝硼硅酸盐玻璃，具优异化学稳定性、电绝缘性和机械强度，但耐无机酸性差，不适用于强酸环境。
- 中碱玻璃纤维（C级） – R₂O含量 11.6%–12.4%。属钠钙硅酸盐玻璃，电绝缘性稍逊，机械强度比E级低10%–20%，但耐酸性优异，适合防腐产品。国际上C级常含三氧化二硼，国内多为无硼配方。
- 高碱玻璃纤维（A级） – R₂O > 15%。源自钠硅酸盐玻璃，常用废平板玻璃、瓶、灯泡回收生产。因强度低、耐水碱性差，极少用于纤维制造。
无碱纤维主导保温材料和纤维增强塑料（FRP）增强应用。中碱纤维价格低于E级，在中国广泛用于乳胶布、滤布、机织物基材及对电性能和高强度要求不高的FRP增强。
2. 市场上的特种玻璃纤维
- 低介电（D玻璃） – 专为高密度印制电路板设计，介电常数低。
- 高强度（S玻璃） – 兼具高模量、耐热、抗冲击，广泛用于航天、国防、船舶复合材料。
- 耐碱（AR玻璃） – 用作玻纤增强混凝土肋材，耐水泥碱侵蚀，具高模量、高强度、耐热。
- 无硼无碱（E-CR） – 不含硼的E级替代品。
3. 按单丝直径分类
圆柱形单丝直径直接影响性能、加工和成本，典型范围：
- 粗纤维 – ~30 µm
- 初级纤维 – > 20 µm
- 中等纤维 – 10–20 µm
- 高级纤维 – 3–10 µm
- 微纤维 – < 4 µm
5–10 µm纤维常织成玻璃纤维布或带；10–14 µm纤维通常制成粗纱或无纺布。国际标准趋向更粗纤维（14–24 µm），部分甚至超27 µm。
4. 按外观形态分类
玻璃纤维加工成多种形式以满足终端需求：

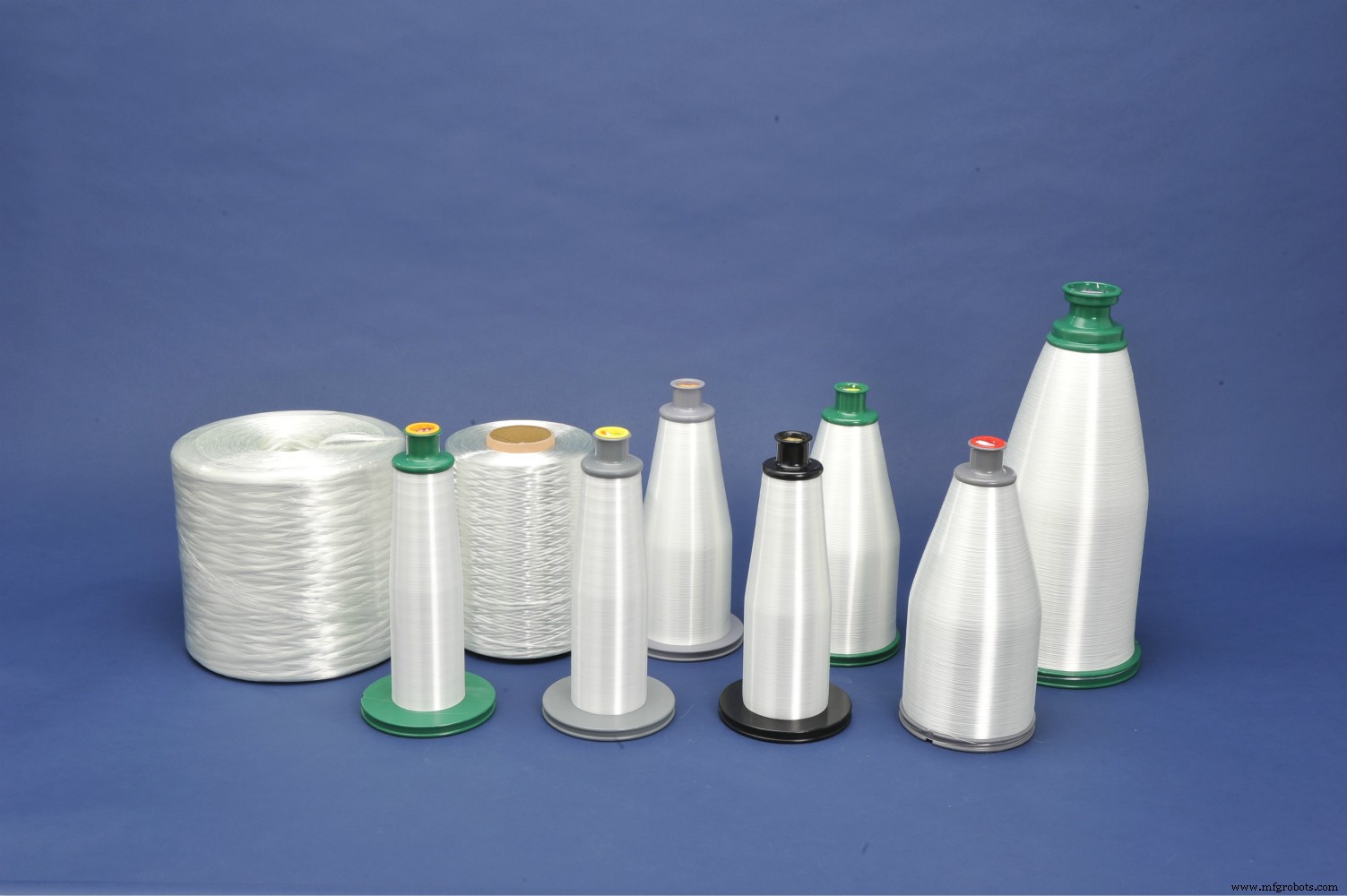

- 连续纤维 – 长丝或单丝，通常用E级玻璃。以粗纱、短切毡、织物、毡形式存在，主要增强热固性和热塑性树脂，亦称纺织纤维，是PCB制造关键材料。
- 定长纤维 – 典型长度300–500 mm，制成纱或毡供特定应用。
- 玻璃棉 – 短（<150 mm）、棉状束，纤维三维交织网络结构，赋予优异隔热、吸音、降噪性能。
通过将纤维成分、直径、形态与应用需求匹配，工程师可在控制成本和制造复杂度的同时优化复合材料性能。
