3、4、5 和 6 波段电阻器颜色代码计算器

电阻颜色代码用于表示无线电制造商协会在 1920 年根据国际标准 IEC 60062 定义的电阻值。

下面给出了不同类型电阻器的计算器，例如 3 波段、4 波段、5 波段和 6 波段电阻器。每个电阻颜色代码计算器下方都添加了解释、公式、求解示例和图表。

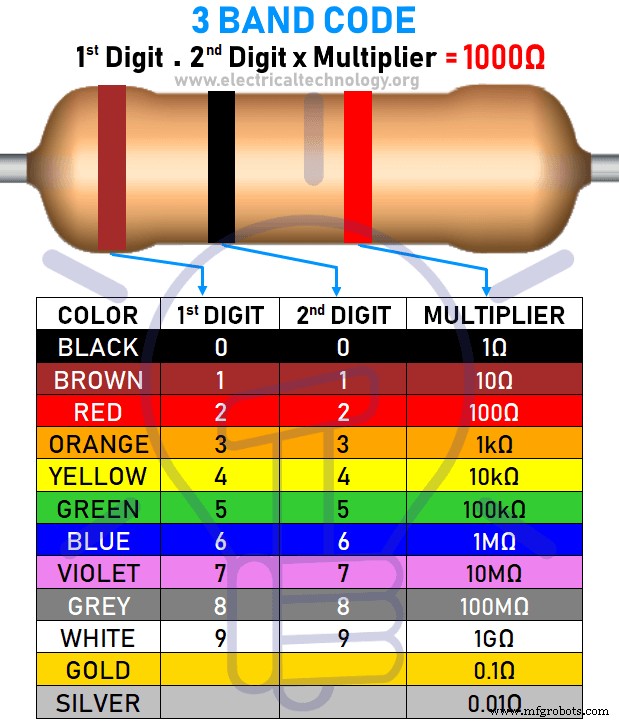

三条纹电阻颜色代码

现在很少使用了。要读取电阻器上的三个条纹或色带，第一个条纹显示第一个有效数字。第二个条纹显示第二个有效数字，第三个条纹显示乘数。三段电阻的公差一般为±20%（即无公差带=±20% Tolerance）。

简而言之，如果电阻上标有三个色带，则表示

1^st 色带 =电阻值的第一个数字。
2^nd 色带 =电阻值的第二个数字。
3^第三色带 =零的数量（作为乘数）与电阻的前两位数字（以数字为单位）。

如何计算三段电阻色码的值？

可以用下面的公式（已经在计算器中使用）来确定一个三段电阻的阻值。

第一个数字。第二位 x 乘数

示例：

例如显示的三段电阻颜色代码的电阻值（棕色 , 黑色和红色 ) 根据表格将是：

1 . 0 x (100) =1000 Ω，容差为 ± 20%。

三段电阻色码计算器

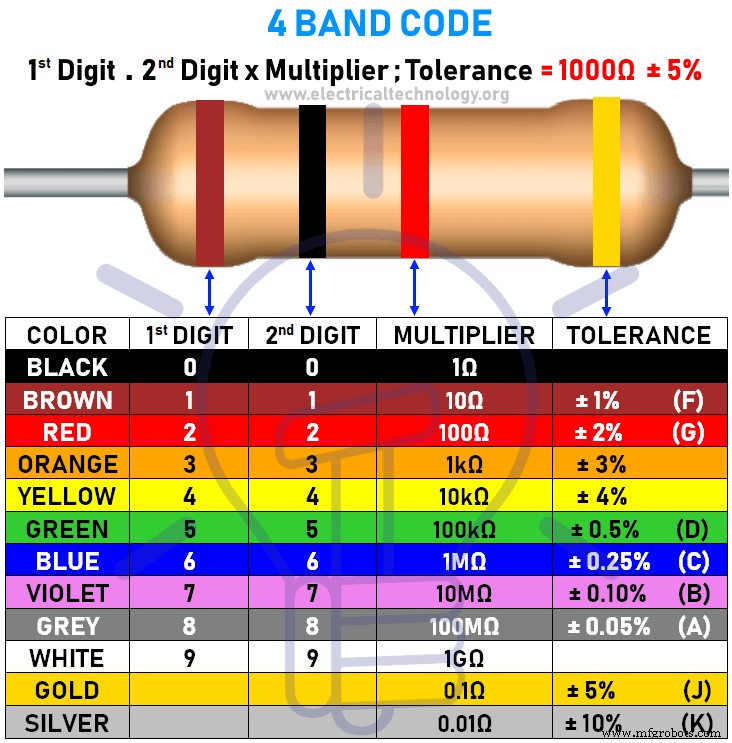

四条纹电阻颜色代码

这些是电子电路中常用的电阻类型。为了确定电阻器上印刷的四个条纹颜色代码，第一个带显示第一个有效数字（第一个数字）。第二个波段显示第二个有效数字（2nd Digit）。第三个波段显示乘数 (x10)。第四个波段以%表示±公差。

简单来说，如果一个电感上印有四个色带，则表示

1^st 色带 =电阻值的第一个数字。
2^nd 色带 =电阻值的秒数。
3^第三色带 =零的数量（作为乘数）和电阻的前两位数字（以数字为单位）。
第4 色带 =公差百分比 (%)。

如何确定四波段电阻颜色代码的阻值？

四环电阻的阻值可以用下面的公式来计算。

1^st 数字。 2^nd 数字 x 乘数； ± 公差（%）

示例：

例如显示的4波段电阻颜色代码的电阻值（棕色 , 黑色 , 红色和金色 ) 根据表格将是：

1 . 0 x (100) =1000 Ω，容差为 ± 5%。

四波段电阻色码计算器

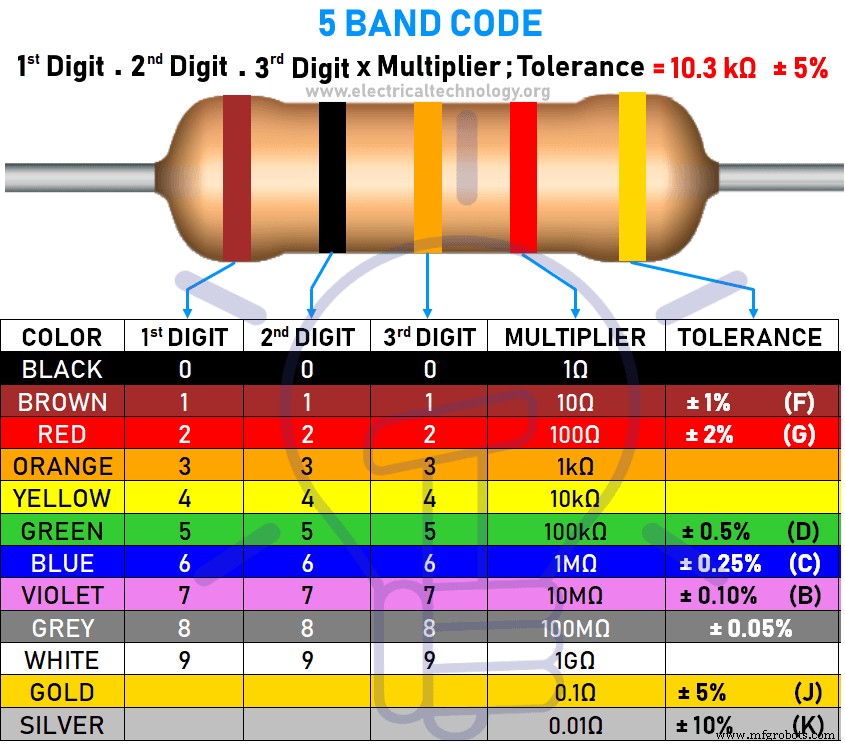

五条纹电阻颜色代码

在 5 波段电阻器颜色代码中有一个额外的颜色波段作为第三位有效数字，以实现高精度。要知道五条纹颜色编码电阻的值，第一、第二和第三条纹颜色代码相应地显示第一位有效数字、第二有效数字和第三有效数字。第四个条纹显示乘数，第五个条纹显示百分比（%）的±容差。

所以，如果电阻上印有五个色带，则表示

1^st 色带 =电阻值的第一个（第一个）个数
2^nd 色带 =第二 (2nd) 电阻值。
3^第三色带 =第三 (3rd) 个电阻值。
第4 色带 =作为乘数（零的数量）与电阻的前两位数字（以数字为单位）。
5^th 色带 =以 % 为单位的容差。

如何知道五波段电阻颜色代码的阻值？

五段电阻的阻值可以通过以下公式得知。

1^st 数字。 2^nd 数字。 3^rd 数字 x 乘数； ± 公差（%）

示例：

例如显示的5波段电阻颜色代码的电阻值（棕色 , 黑色 , 橙色 , 红色和黄色 ) 根据表格将是：

1 . 0 . 3 x (100) =10.3 kΩ，容差为 ± 5%。

温馨提示：

在 5 波段电阻器颜色代码电阻器的情况下，第四条是金色或银 .在这种情况下，前两个波段显示第一个有效数字，第三个是乘数，第四个是％的容差第五个是温度系数（与六波段电阻器颜色代码电阻器相同）。温度系数的单位是 ppm/K，有关 ppm/K 的更多详细信息，请参阅下面的 6 波段电阻器颜色代码。

五波段电阻颜色代码计算器

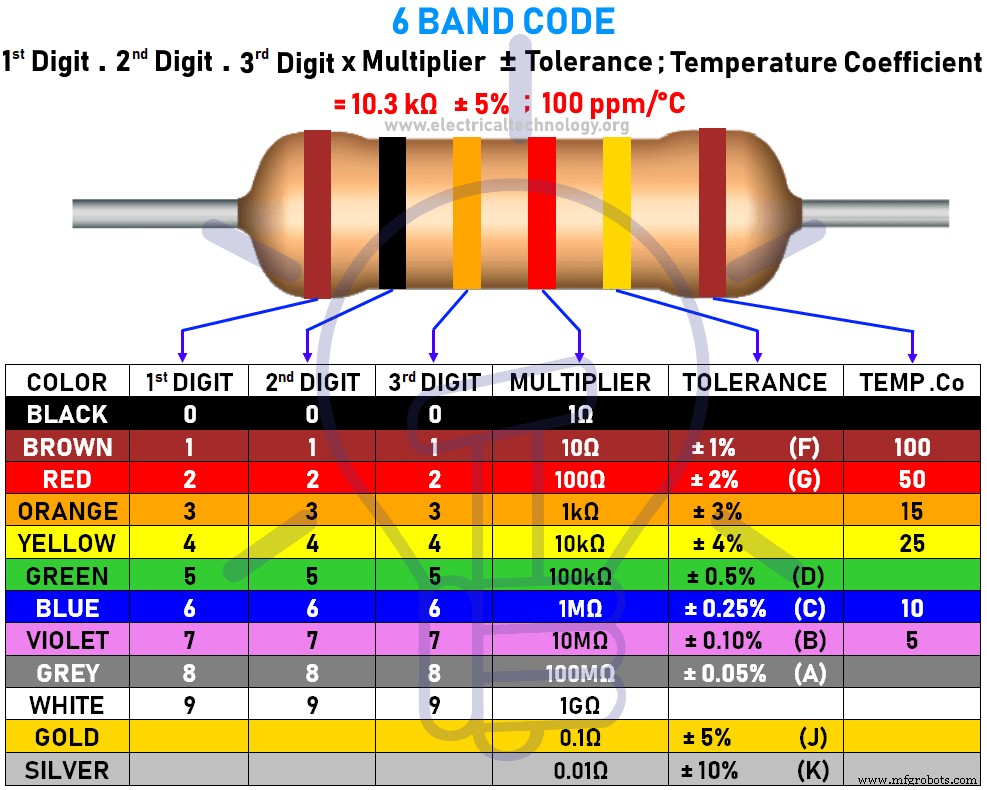

六条纹电阻颜色代码

6 波段电阻器颜色代码中有一个额外的颜色波段作为温度系数，以实现高精度和高精度。要读取 6 波段电阻器上的六个条纹颜色代码，第一、第二和第三波段颜色代码分别显示第一位有效数字、第二有效数字和第三有效数字。第四个波段显示乘数。第五个波段以 % 显示 ± 容差。六个波段以 ppm/°K 或 ppm/°C 为单位显示温度系数。

因此，如果电阻上印有六个色带，则表示

1^st 色带 =电阻值的第一位数字
2^nd 色带 =电阻值的第二位数。
3^第三色带 =电阻值的第三位数。
第4 色带 =乘数（零的数量）与电阻的前三位数字（以数字为单位）。
5^th 色带 =以 % 为单位的容差。
第6 色带 =以 ppm/°K 或 ppm/°C 为单位的温度系数。

如何找到五波段电阻颜色代码的电阻值？

六段电阻的阻值可用下式计算。

1 ^st 数字 . 2 ^nd 数字 . 3 ^rd 数字 x 乘数； ± 以 % 为单位的公差，温度 系数

示例：

例如，显示的 5 波段电阻颜色代码的电阻计算值（以欧姆为单位）（转换为 k-Ohms），例如(棕色 , 黑色 , 橙色 , 红色 , 黄色 , 棕色 ) 根据表格将是：

1 . 0 . 3 x (100) =10.3 kΩ，± 5% 容差 100 ppm/°C。

重要提示

6 波段电阻颜色代码中用于温度系数的第六波段。 PPM/K 表示“百万分之一” 开尔文 “。

对于上面提到的温度系数颜色代码是棕色 , 这意味着，每 1 开尔文电阻会改变百万分之 100。

例如，

上述电阻值为 10.3 kΩ，容差为 ± 5%，温度为 100 ppm/°C（棕色颜色作为温度系数的第 6 波段。我们想知道如果温度发生10ºC的变化，电阻值会发生多少变化。

(100 x 10ºC/10⁶ ) x 10.3kΩ =± 1.03Ω 变化超过 10ºC。

六波段电阻色码计算器

电阻颜色代码

这些方便的工具旨在根据印刷在其上的颜色代码计算 3-Band、4-Band、5-Band 和 6-Band 电阻器的值。

同时，要了解电阻器颜色代码计算器的工作原理以及如何读取特定电阻器上印刷的颜色代码以找到它们的值，请参见下表和图表。此外，每个计算器下方还给出了公式和表格，并附有求解示例。

下表显示了不同颜色代码的电阻器的不同值。

频带数	3 波段	4 波段	5 波段	6 波段
1^st 乐队	1^st 数字	1^st 数字	1^st 数字	1^st 数字
2^nd 乐队	2^nd 数字	2^nd 数字	2^nd 数字	2^nd 数字
3^rd 乐队	乘数	乘数	3^rd 数字	3^rd 有效数字
4t^h 乐队	不适用	公差	乘数	乘数
5^th 乐队	不适用	不适用	公差	公差
6^th 乐队	不适用	不适用	不适用	温度系数

有效数字的颜色值

在电阻颜色代码中，每种颜色表示一个特定的值。在 3 波段和 4 波段电阻器的情况下，前两个色带显示有效数字及其值，而在 5 波段和 6 波段电阻器中，第一个^st , 2^nd 和 3^rd 色带表示有效数字和相关值。

带颜色	值
黑色（2^nd &3^rd 仅限乐队）	0
棕色	1
红色	2
橙色	3
黄色	4
绿色	5
蓝色	6
Violet	7
灰色	8
白色	9

以下简单的助记词可以记住电阻色码的色码顺序。

B 埃特 B e R 右 O r 是我们的格雷在 B ig V 阳离子g oes W 荣。
B B 罗伊 G 回复 B ritain 有一个V 每一个G 好W 穿着 G 的人旧的和 S 白银 N 项链。

第二个是用于乘数列中的附加颜色。

乘数的颜色值

已知 3 波段电阻器和 4 波段电阻器的第三波段颜色或 5 波段和 6 波段电阻器的第四波段颜色是乘数 .下表显示了乘数色带的颜色和相关值。

颜色	乘数
黑色	1Ω
棕色	10Ω
红色	100Ω
橙色	1kΩ
黄色	10kΩ
绿色	100kΩ
蓝色	1MΩ
紫罗兰色	10MΩ
灰色	100MΩ
白色	1GΩ
黄金	0.1Ω
银色	0.01Ω

容差颜色值

在三段电阻颜色代码中，没有公差带，所以一般假设和使用20%。 4 波段电阻器颜色中的第四波段用于公差值。在 5 波段和 6 波段电阻器的情况下，第 5^th 带代码用于百分比公差。

颜色	公差
黑色	不适用
棕色	± 1% (F)
红色	± 2% (G)
橙色	± 3%
黄色	±4%
绿色	± 0.5% (D)
蓝色	± 0.25% (C)
紫罗兰色	± 0.10% (B)
灰色	± 0.05% (A)
白色	不适用
黄金	± 5% (J)
银色	± 10% (K)

电阻器公差字母代码

A =0.05%
B =0.1%
C =0.25 %
D =0.5 %
F =1 %
G =2 %
J =5 %
K =10 %
M =20 %（一般）

温度系数值

六波段电阻器的第 6 波段显示温度系数，以 ppm/ºC 为单位，表示当温度发生变化时电阻值的变化幅度。有关温度系数和 ppm/ºC 和 ppm/K 的更多详细信息，请参见 6 个频段的电阻计算器下方。简而言之，PPM/K 表示“百万分之一” 开尔文 “。

比如，

上述 6 波段电阻器，阻值为 10.3 kΩ，容差为 ± 5%，温度为 100 ppm/°C（棕色颜色作为温度系数的第 6 波段。我们想知道如果温度发生10ºC的变化，电阻值会发生多少变化。

(100 x 10ºC/10⁶ ) x 10.3kΩ =± 1.03Ω 变化超过 10ºC。

颜色	温度系数 (ppm/ºC)
黑色	不适用
棕色	100
红色	50
橙色	15
黄色	25
绿色	不适用
蓝色	10
紫罗兰色	5
灰色	不适用
白色	不适用

小知识：

如果是 5 波段颜色代码电阻器，其中第四条是金色或银 .在这种情况下，前两个波段显示第一个有效数字，第三个是乘数，第四个是公差，第五个是温度系数，六波段电阻器颜色代码电阻器也是如此。温度系数的单位是 ppm/K，有关 ppm/K 的更多详细信息，请参阅 6 波段电阻器颜色代码。
黄金和银带颜色替换为黄色和灰色高压电阻器的颜色，以防止金属等颗粒进入电阻器涂层。
零欧姆电阻器（单黑色色带）用作 PCB（印刷电路板）中的导线链接以连接走线。
对于高度敏感的设备（例如军事用途），有一个可靠性带，显示每 1000 小时服务的故障率（百分比）。商业电阻器不提供此频段。
