如何将 4 路开关 (NEC) 或中间开关连接为 3 路 (IEC)？

如何将中间开关连接为三路开关并将交叉开关连接为四路开关 – IEC 和 NEC

什么是 4-Way Switch 和 3-Way Switch – NEC &IEC？

四路开关 (NEC) 和三路开关 IEC 之间没有区别，例如它代表相同的东西。

• 北美 – 美国：它被称为 4-Way Switch 或 Crossover Switch。连接两个开关（4-Way 和 3-Way）的那对电线称为旅行者。
• 英国、欧盟和 IEC 以下国家：它被称为 3 路开关或中间开关。连接两个开关（3-Way 和 2-Way）的线对称为捆扎器。

简而言之，4 路开关（美国）或 3 路（中间）开关是 DPDT 是具有四个端子的“双刀双掷”开关。

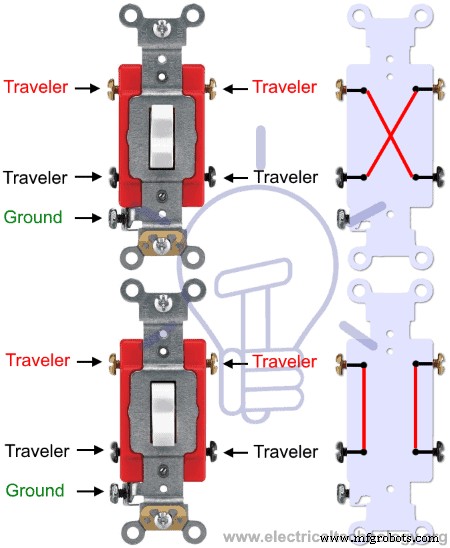

4 - 路开关 - DPDT、双刀、双掷 - 美国 - NEC

3 路开关 - DPDT、双刀双掷 - 英国 - IEC

4 路开关和双极开关之间的区别（美国 - NEC）。

• 4 路开关和双极开关外观相似，并具有 4 个端子螺钉，设备等级将它们区分开来。或者，可以使用万用表在连续性测试模式下测试开关端子。
• 四路开关的额定电压为 120V 至 277V，而双刀开关的额定电压为 220V 至 240V。
• 当开关位置改变时，4 路开关切换两根电线，而双极开关打开或关闭两根电线。
• 当开关位置改变时，4 路开关切换（互换）两根电线，而双极开关打开或关闭两根电线。

什么是双刀双掷开关？

DPDT（代表Double Pole Double Throw）开关用于同时控制两个不同的电路，例如家用电器，例如照明电路等。由于是通用控制杆，它用于控制两个电路之间的单个操作打开或关闭，例如走廊或楼梯布线安装，其中一个照明点由两个以上的位置控制。

DPDT开关有6个端子，其中2个用作公共端子，其余用作旅行器或信号针。

温馨提示： DPDT 开关在北美 (US – NEC) 被称为双刀、双掷、交叉开关或 4 路开关。而在欧洲、英国和IEC以下国家称为三路开关或中间开关。

什么是中间开关？

中间开关在英国和IEC以下国家称为3路开关，在北美和美国称为交叉或4路开关。

四通开关在美国有四个端子（用于旅行线）和接地端子。而在英国，它只有四个航站楼，分别是L1、L2、L3和L4。

主要的四个端子用于将电流从一个位置转移到另一个位置。因此，4路开关（中间开关）用于从两个以上位置控制单个电路，例如2路和三路开关电路，走廊和走廊布线，宿舍布线，医院布线，隧道布线，仓库布线、楼梯布线等

中间（或 4-Way Switch）可用于从任意数量的位置控制照明点。例如，如果我们需要从六个位置控制一个灯泡，我们将需要四个数字的四通开关和两个数字的三通开关。

注意 ：开关总是连接在与保险丝相同的相（线路或火线）线上。此外，由于复杂的内部配置，4路开关（中间开关）有点贵。

• 相关文章：什么是中间开关（IEC 中的 3 路）又名 NEC 中的 4 路开关？

下图和 gif 显示了 4 路开关如何与 3 路开关一起使用，以从三个不同的位置控制 LED 灯（或者，3 路开关与2 路开关，可从 3 个位置控制灯 - 根据 IEC）。

这是短视频格式。

让我们知道如何根据NEC和IEC为不同的负载点分别连接三路和四路开关。

以上接线图为示意图，使用符号如下。

为 120V/240V 电路接线 4 路开关 (DPDT) – NEC

如何使用 4 路和 3 路开关从三个不同位置控制灯泡？

以下接线图显示了使用 DPDT 和 SPDT 开关从三个不同的位置对灯泡进行接线和控制。如图所示，电气箱中的断路器有三根进线，例如L（火线或火线）、N（中性线）和 G（地线）。

要从三个不同的地方控制灯泡，我们需要两个，三路开关和一个四路开关。

地线连接到（第一个和最后一个）3路开关和4路开关（绿色带黄色条纹）的接地端子。进线（作为热线）连接到第一个三路开关的线路端子（通常为黑色螺丝）。三路开关的黄铜端子通过游丝连接到四路开关的第一对端子螺钉。 4 路开关的第二对端子螺钉连接到游丝到第二个 3 路开关的黄铜端子。

第二个3路开关的公共端接灯泡座。请记住，零线永远不会连接到开关。

最后将零线和地线直接连接到灯座上。这样，可以从三个位置控制灯的开/关操作。

请记住，您可以从任意数量的位置控制光点。例如，在下面的接线图中，使用三个数量的 4 路开关和两个数量的 3 路开关从五个不同的位置控制一个灯泡。

三通接线（中级 ) 用于 230V 电路的 DPDT 开关 – IEC

如何使用 3 路（中间）和 2 路开关从三个不同位置控制灯泡？

在以下 230V 交流供电系统的接线图中 – IEC，两个 1 位两路开关和一个中间开关（3 路）用于控制一个灯泡从三个不同的位置。图中显示输入相（线）线（棕色）直接连接到第一个 2 路开关的公共端子。两个 2 路开关的 L1 和 L2 端子通过捆扎器（黑色和灰色）线分别连接到 3 路开关的 L1、L2 和 L3、L4 端子。第二个二路开关的公共端接灯头。

最后，将零线（蓝色）和地线（绿色，带黄色条纹）连接到灯泡座。

这样，可以使用两路开关和三路开关（即中间开关）从三个不同的位置控制灯泡的开和关操作。

请记住，您可以从任意数量的位置控制光点。例如，在下面的接线图中，使用 4 个中间开关和两个 2 路开关从六个不同的位置控制一个灯泡。

• 双极和 4 路开关看起来相似，但它们不同。两者都有 4 个端子螺钉。请记住，双刀开关的额定电压为 220V 至 240V，而四路开关的额定电压始终为 120V 至 277V。此外，当 4 路开关的位置改变时，它会将两根电线反转到相反的端子上，当双极开关的位置改变时，它会将两根电线打开或关闭。建议检查设备额定值或至少使用万用表在连续性测试模式下检查以验证端子。
• 应使用 IEC 和 NEC 电线颜色代码将黄铜螺钉连接到火线（线、火线或相线）。对于 SPDT 和 4 路（中间开关），黑色螺钉用于热端子或公共端子。简而言之，普通端子的颜色与其他端子不同。
• 银色螺丝应连接到中性线（在开关插座的情况下）
• 绿色螺丝应连接到地线/地线（绿色/黄色或裸线）
• 如果插座上没有颜色编码的螺丝，请参阅用户手册或联系有执照的电工。
• 在 240V 插座布线中不需要中性线（美国）此外，中性线从不连接到开关。
• 根据负载额定值使用合适的电压和电流额定值的开关、合适的电线尺寸和合适尺寸的 MCB。

注意事项：

• 在为现有或新的插座或带电气/接线盒的开关接线之前，请关闭主断路器以确保电源已关闭。
• 如果您不确定接线图，请联系获得授权和许可的电工安装开关。
• 对于因显示或使用此信息或您尝试任何格式错误的电路而造成的任何损失、伤害或损害，作者概不负责。所以，请！要小心，因为这都是关于电力的，电力太危险了。
