TL072 引脚分配：音频 IC 的介绍、用途和应用

近来，技术在电子电路元件的发展方面取得了巨大进步。例如，晶体管现在有几个 JFET 和 BJT。然而，在本例中，我们关注的是一种高速联合场效应晶体管，即 TL072 引脚。

如果您打算进行需要低音或高音控制的项目，TL072 引脚分配是您的理想选择。这包括音频电路、UPS、交流逆变器和太阳能逆变器。进一步，我们将讨论所有这些运算放大器，其引脚配置和使用方法。

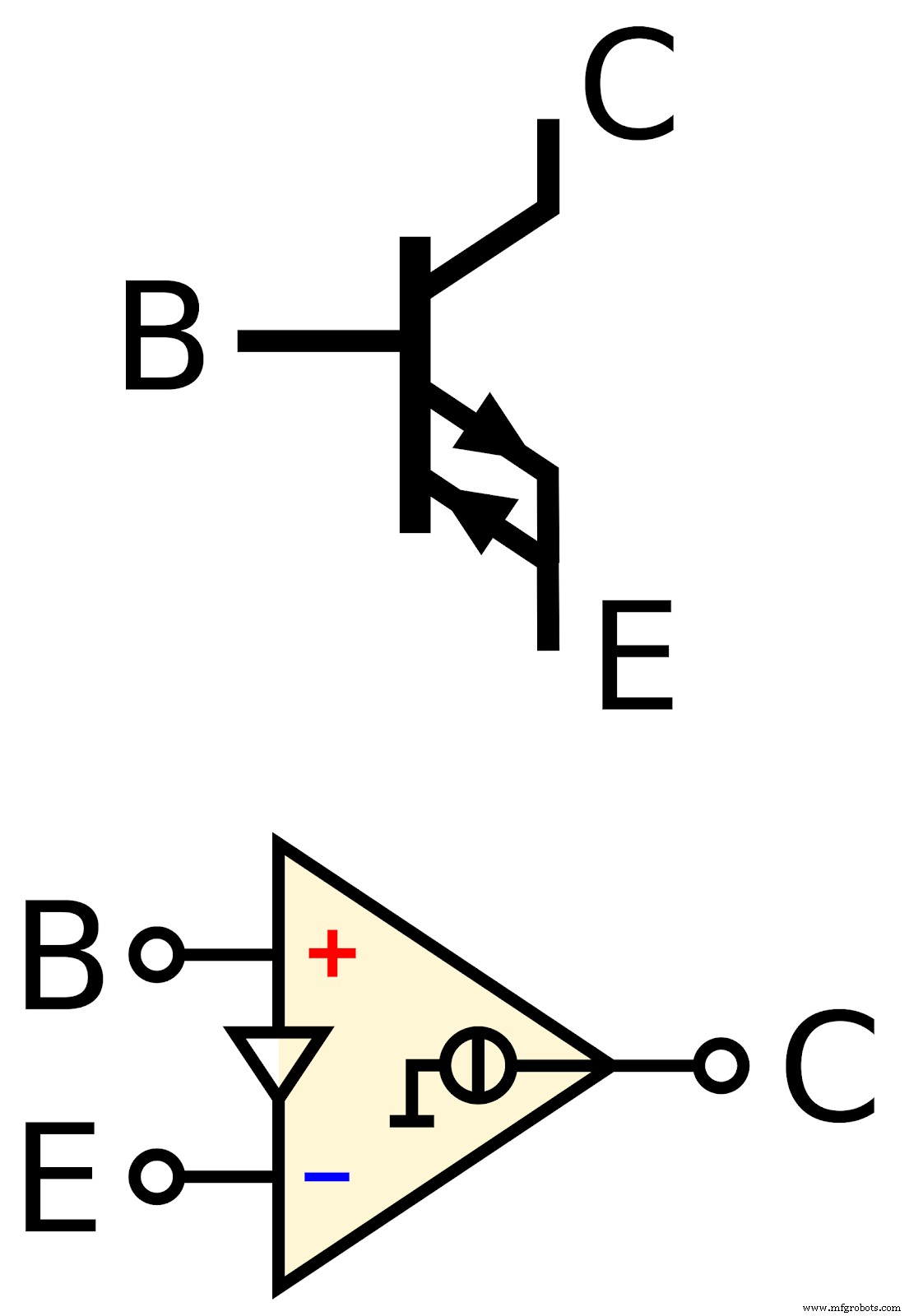

（采用 SOIC 封装的 TL072C 低噪声 JFET 输入运算放大器的示意图）。

来源：维基媒体

TL072 简介

首先，TL072 引脚排列是双极高速结型场效应晶体管 (JFET)。对大多数人来说，它是对仅使用一个运算放大器的单一版本 TL071 的升级。但是，根据具体应用，它也可以用作双输入通用运算放大器。

此外，双运放 IC 具有许多令人兴奋的特性。例如，它降低了功耗、低热噪声、温度系数和更高的转换速率。所有这些，共同使 TL072 双路低噪声 JFET IC 独一无二。

因此，您会发现它们具有模块化设计的关键电路。其中包括 UPS、交流逆变器、太阳能逆变器、示波器和音频信号增益应用。

（TL072 是 JFET）

TL072 引脚配置

TL072 引脚配置总共包括 8 个引脚，每个引脚都有独特的功能。

（等效双运放IC管脚图）

下面，我们列出了八个不同引脚的名称及其参数值。

TL072 符号表示

按照惯例，TL072 引脚排列包括两个内部放大器。因此，运算放大器 IC 符号是该内部配置的结果。随后，我们用原理图来表示TL072的管脚。

（上面的符号图显示了TL072 IC中存在两个放大器）。

如何将放大器连接到 IC

首先，将放大器连接到 IC 的 PIN 1 和 3。同时，输出到 TL072 IC 的 pin 1 OUT。

另一方面，将第二个放大器连接到引脚 5 和 6。同时，将其输出连接到引脚 7。

TL072 IC技术规格

通常，TL072 引脚排列因其众多令人难以置信的特性而成为首选的运算放大器 IC。下面，我们列出了 TL072 IC 的一些突出特点和技术规格：

• 它是一款具有高转换速率的低噪声 IC。
• 此外，它还具有低谐波失真电路。
• 音频运算放大器具有 6V 至 36V 的扩展标准模式电压。
• TL072 具有低偏置电压。
• 低功耗/电流消耗。换言之，它使用的静态电流范围为 1.4mA 至 2.5mA。
• 此外，它使用的输入失调电流也更少。
• 与其他产品不同，TL072 在输出端具有短路保护功能。
• 此外，它弥补了内部频率不足。
• 无闩锁操作模式。
• 最后，它既可靠又实惠。

应用程序

总体而言，TL072 引脚排列具有广泛的应用范围。但是，我们列出了一些涉及双输入通用运算放大器 IC 的重要应用：

• 交流逆变器。
• 音频电路。
• 示波器。
• 太阳能和其他太阳能组件。
• DLP 前投影系统。
• 不间断电源 (UPS)。
• VF 驱动器。

（太阳能系统使用Tl072）

如何在电路中使用 TL072 引出线

低噪声音频前置放大器电路是在课程中使用 TL072 引脚排列的绝佳示例。在下面找到提到的项目的电路图，以便于理解。

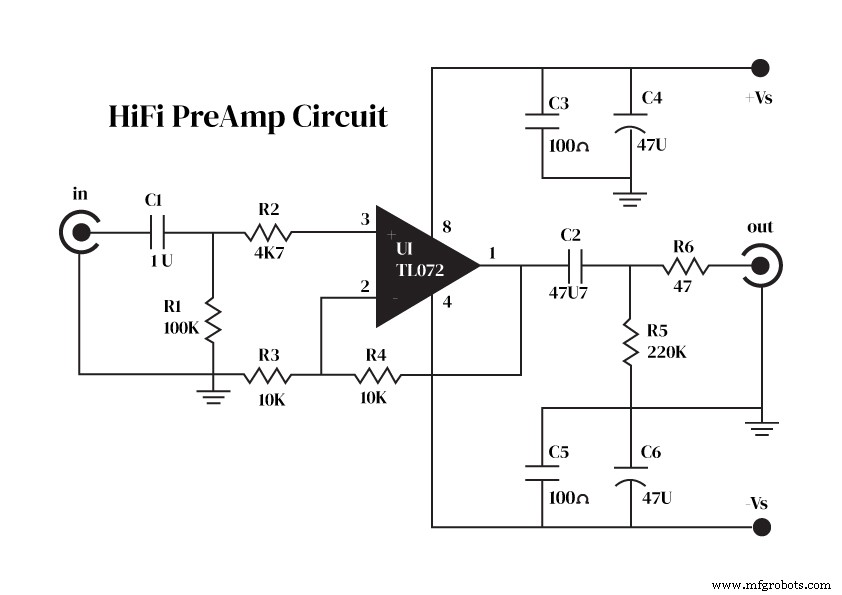

（使用 TL072 的前置放大器电路图示例）

如何使用音频前置放大器电路

（使用运放IC构建的音频前置放大电路）

如前所述，TL072 是一款双音频运算放大器 IC。但是，单个运算放大器使用 9V DC 的默认工作电压。

在操作期间，电路的音频输入接收来自输出的反馈。因此，它有效地克服了外部噪声源。通常，罪魁祸首是来自电阻器的噪声。也没有失真。

此外，该电路允许微调。例如，要实现低失真和输入阻抗平衡，您可以调整 R1 的值。否则，需要通过调整R4来增加电路的输入阻抗。

另一方面，电路中有 R2 和 R3。特别是，它们充当负反馈电阻器。它们的主要目的是测量输出信号。然而，将输入电阻值调得太高会增加噪声产生。或者，将它们调整得太低会导致电路负载增加。此外，它会导致失真增加。

然而，R6 用于清空或放电电容器 C2。一般来说，效果是减少整体噪音差异。

https://youtu.be/J3tHB4JfRpM

（关于如何使用 TL072 IC 构建前置放大器电路的视频教程）

结论

综上所述，TL072 引脚排列是一款使用 JFET 晶体管的高压运算放大器。然而，它的低噪声比和高转换率是显着的。其他突出特性包括低输入失调电压、低谐波失真以及相对较低的典型输入偏置电流。因此，它非常适合需要高精度的电路。然而，它的主要应用之一是音频电路的前置放大。

因此，如果您对 DIY 电子项目充满热情，那么这里就是您的最佳去处。联系我们以进一步了解此 IC 和其他相关项目。
