深度解析不锈钢耐腐蚀机理
不锈钢在碳钢与低合金工具钢会腐蚀的许多环境中展现出耐腐蚀性。（背景阅读：《不锈钢入门》）其耐蚀性源于钢表面极薄（约5纳米）的氧化层。该氧化层被称为钝化层，因其使表面在腐蚀环境中呈电化学钝态。
钝化层形成得益于不锈钢添加的铬。不锈钢必须含≥10.5%铬才能形成钝化层。铬含量越高，钝化层越稳定，耐蚀性越好。镍、锰、钼等元素可进一步增强耐蚀性。（延伸阅读：《铬在晶间腐蚀中的作用》）
钝化层形成与维持的另一条件是钢表面必须接触氧气。钢表面大胆暴露且保持无沉积物时耐蚀性最佳。若在不允许钝化膜恢复的条件下钝态被破坏，不锈钢将像碳钢或低合金钢一样腐蚀。例如，覆盖部分表面——如生物污垢、油漆、垫片——会在覆盖区产生缺氧区。缺氧区相对通气良好的暴露表面为阳极，可能导致覆盖区腐蚀。
304不锈钢点蚀。
特定条件下，钝化层可在暴露良好的不锈钢表面局部点位崩解。此时金属在局部点位腐蚀，称为点蚀。常见诱因是暴露于含氯水环境：沿海大气、融雪盐混合雨水、甚至高氯自来水。

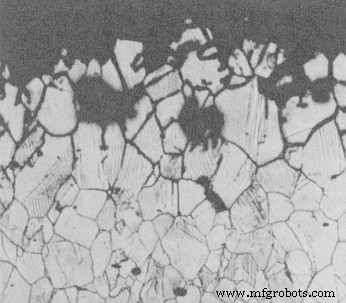

304不锈钢晶间腐蚀。
制造不锈钢部件或结构时可能降低耐蚀性。奥氏体不锈钢（如304级）暴露于约797°F (425°C) 至 1598°F (870°C) 温度区间时，若暴露时间过长，金属晶界附近区域将失去耐蚀性，暴露于腐蚀环境时被优先攻击。晶粒脱落，金属失去强度。这种微观结构变化导致的耐蚀性下降称为致敏。
***
本文及图片原载于 https://www.imetllc.com/why-
设备保养维修
