Led 散热器：它是什么以及为什么它很重要？

如果您处理 LED PCB 灯，您可能会遇到 LED 散热器。但如果你还没有，不用担心这篇文章会有所帮助。

首先，散热器是 LED 照明的重要组成部分。这是因为散热器为热量从 LED 光源到达外部元件提供了路径。

你还在看书吗？

那么，这意味着一件事：你渴望完全掌握这个主题。

在这种情况下，请坚持下去，因为我们将介绍诸如散热器的重要性、它如何帮助 LED 灯散热器等内容。

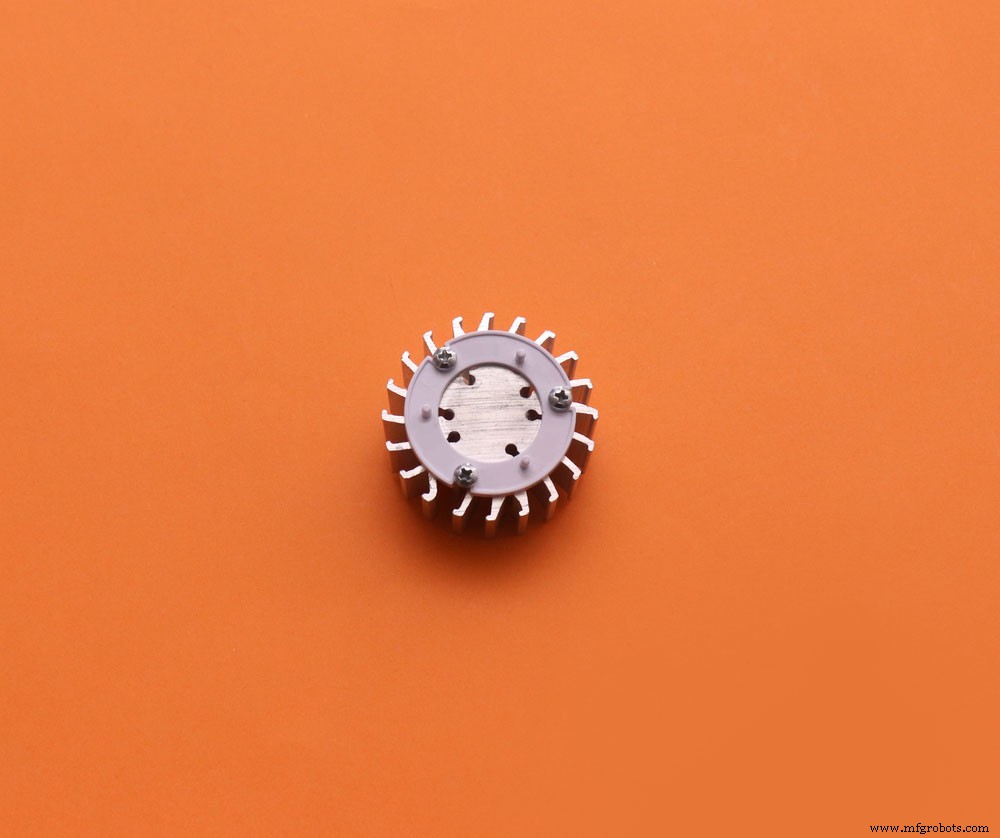

什么是 LED 散热器？

对于 LED 灯具而言，散热片是散热轨道中最关键的部分。你也可以称它为热交换器。也是因为它吸收了LED模块产生的热能。

之后，它将能量分配到周围的环境空气中。通过这样做，它可以调节 LED 的温度。

为什么 LED 灯需要散热器？

当您触摸 LED 时，温度很凉爽。但是LED的内部有很多多余的热量。

LED 如何在内部产生大量不需要的热量？嗯，这是因为产生光的半导体不足。换句话说，LED 损失了大约 60% 到 95% 的输入功率。

那么，如何处理这么多的内部热量呢？

很简单，由于其有效的热管理，您可以使用良好的 LED 散热器散热。

散热器可以通过 3 种不同的方式分配能量：辐射、传导和对流。

辐射是指两个物体通过不同温度的热辐射传递热量。

对流是热量从固体到流动液体的运动。

然后，传导是热量从一种固体到另一种固体的运动。总而言之，使用散热片意味着您的 LED 灯可以长时间保持良好状态。

散热片材料

铝合金或铜是制造散热器最常用的材料。但由于三个主要原因，铝比铜更常见。耐腐蚀性强，导热系数高，性价比高。

当需要高水平的导热性时，铜合金适用。

MCPCB：它如何帮助 LED 散热器？

如果您仔细观察 LED，您会注意到一件事。它们拥有像裸发射器一样的卷轴。并且卷轴通常封装在透明树脂中。

这是什么意思？

很简单，LED 是一种不足的热导体。因此，最好的选择是将 LED 放置在铝制底座上。

通过这样做，它就像一个散热器。换句话说，MCPCB是电路板中提高导热性的主要部分。

LED 散热片计算器

您可以使用以下公式计算散热片：

θs =(Tj-Ta) — θjc — θb

钯

θs 是您要计算的主题。它代表散热器的热阻。 θjc 指 LED COB 模块的热阻。你可以从数据表中得到这个值。θb是指散热器和LED外壳之间的热阻。

等式中的 Tj 是最大结温。该值通常在 LED 数据表上。因此，该值应低于 90%。

Ta 是指 LED 散热器周围环境空气的温度。如果您使用嵌入式吸顶灯，该值可能接近 50 或 55 ⁰ C. 但是，如果你有一个露天安装的聚光灯，你应该期望 30 ⁰ C.

Pd 是从 LED 模块分配的功率。你可以估计为80%。

因此，在计算之后，您将获得 θs 的值。或者你会得到一个范围。有了这个值，您就可以对理想的散热器做出明智的决定。

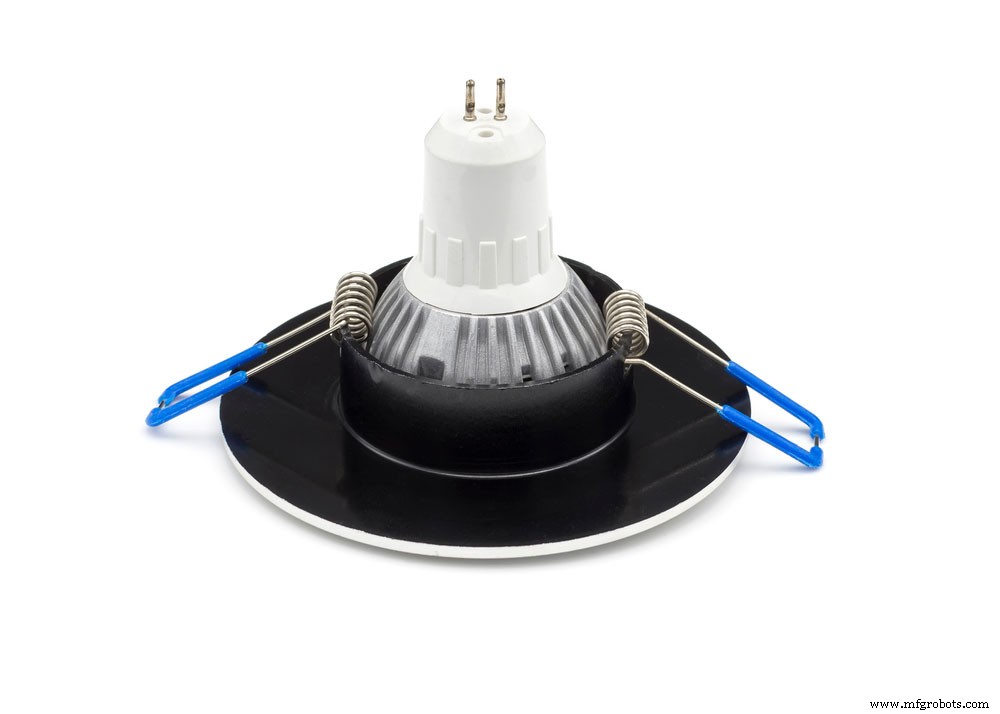

LED 散热器外壳

LED 散热器外壳通常适合 LED。它有不同的尺寸和设计。另外，底座有一个中心孔。该孔用于电线和导线。此外，外壳允许您组装不同的组件。

如何安装 LED 散热器？

首先，您需要减薄铝制散热器上的焊盘。这样，您就可以安装 LED。使用时，请使用薄规格焊料。

然后，将触点与焊盘排列并单独焊接。但是，在焊接之前，请确保触点正确对齐。然后，确认与万用表的连接。有了它，你就可以检查极性了。

常见问题解答

如何给 30w LED Cob 灯泡芯片散热？

为此，请应用 LED 散热器公式：

θs =(Tj-Ta) — θjc — θb

钯

我需要多少个散热器？

您需要的散热器数量完全取决于您的项目规模。

是否有替代散热器冷却的方法？

您可以尝试的另一个选择是牙膏。但它不适合长期解决方案。

热量对 LED 灯有害吗？

实际上，在凉爽的环境中，LED 的光输出很高。但是如果温度高，输出就会变低。因此，最好将 LED 灯保持在较冷的温度或环境中。

结束语

希望您喜欢阅读有关 LED 散热器的内容。到目前为止，您应该清楚它是什么以及它的重要性。当您使用它时，您可以充分利用计算器来了解要使用的理想散热器。 我们在这个话题上错过了什么？你有什么建议吗？别忘了 联系我们 .
