LED星形基板解析：设计原理、功能与散热优势
PCB制造商最大成就感源于生产优异散热板卡。高效散热板寿命远超常规，这是每位PCB工程师的追求。LED星形基板正是此类优秀散热板的典范。
本文深度剖析LED星形基板。

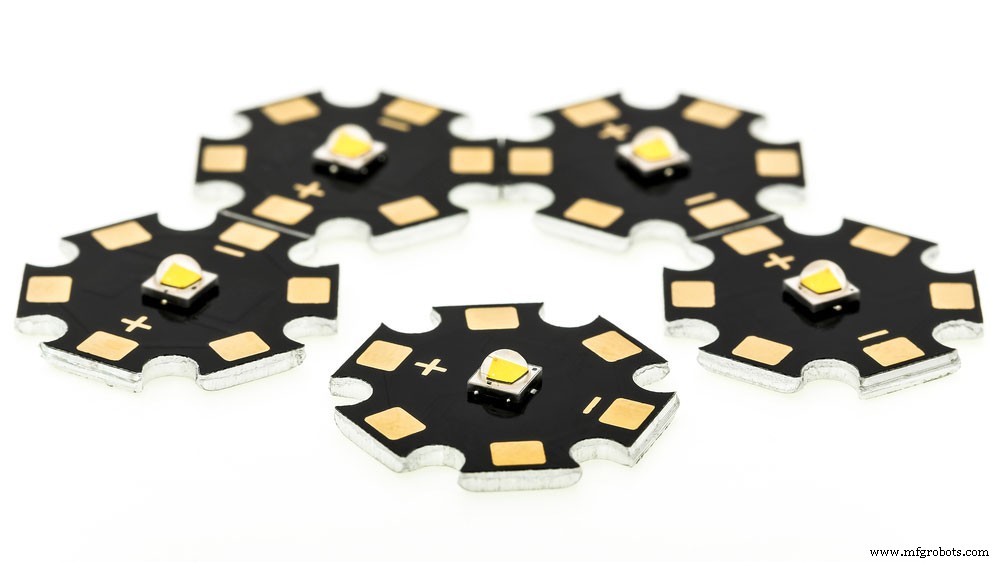

什么是LED星形基板？
通俗讲，LED星形基板不同于散热器，是热扩散板，将中心LED模组热量导出。通常有两个焊盘：阳极(+)和阴极(-)。
技术层面：星形基板拥有大面积热连接面对接散热器，使机械设计简易高效。
LED星形基板特性
- 提供创建灯具/发光体所需灵活性
- 700mA下分档测试，易于高能效驱动
- 脉冲电流持续20ms，热焊盘25°C稳定
- 1000mA直流正向、1200mA脉冲峰值正向电流
- CRI与CCT组合支持多元应用

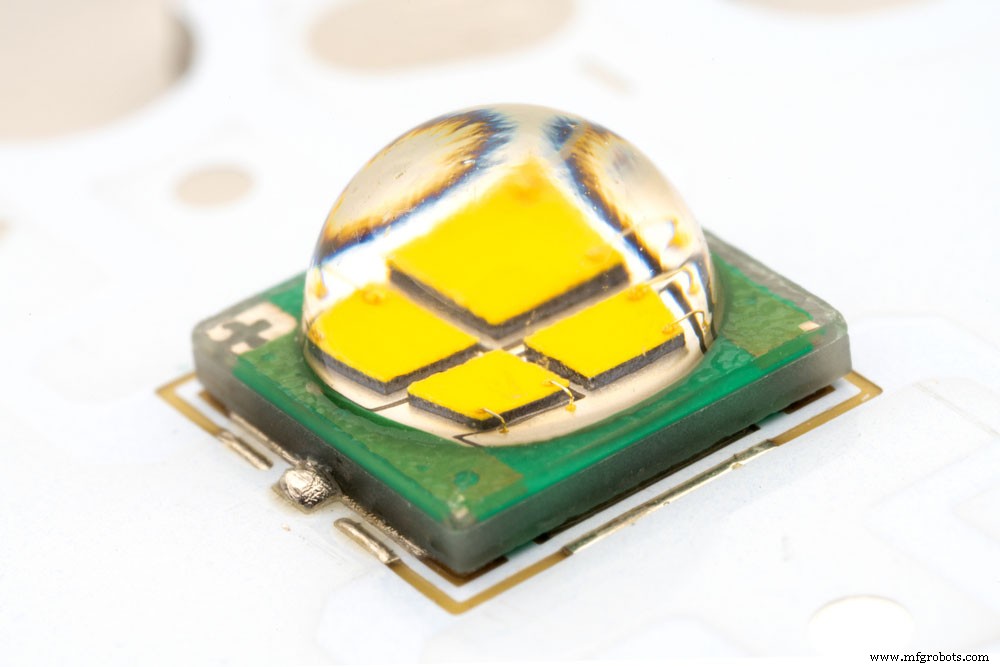

星形基板搭载LED
星形基板搭载LED显著增强散热，得益于超级热焊盘技术配合星形板设计。LMB(LED安装座)提供最全MCPCB电子板系列。STAR MCPCB是首个受益于超级热焊盘技术的MCPCB。厂商可驱动更高功率同时维持合理结温。高光通量下系统LED数量可减少。
LED星形基板尺寸规格
基板基层厚度1-1.6mm。介质化学层与铜电路层厚度分别为75-100μm和2oz。不同材料等级尺寸参数表：
| 材料等级 | 介质厚度 | 导热系数 |
| T-Lam 1ka 04 | 100 μm | 3 W/mK |
| MP 03 | 75 μm | 1.3 W/mK |
| K1-Z | 80 μm | 2 W/mK |
| NRA-8 | 80 μm | 1.8 W/mK |
| VT-4A1 | 75 μm | 1.3 W/mK |
应用领域
- 计算机
- 便携设备
- 内外部灯具/发光体
- 工业照明
结语
您已全面了解LED星形基板定义与必要性。需更多信息请联系我们！乐意提供详尽解答。
