TFT LCD 2.4″ Shield 上的接口和修复触摸问题
组件和用品
 |
| × | 1 |
关于这个项目
您好，本教程本来打算测试TFT液晶屏的不同功能，但是遇到了一些问题，所以决定先给大家展示一些解决方法，以后会补上关于这个屏的常规教程。

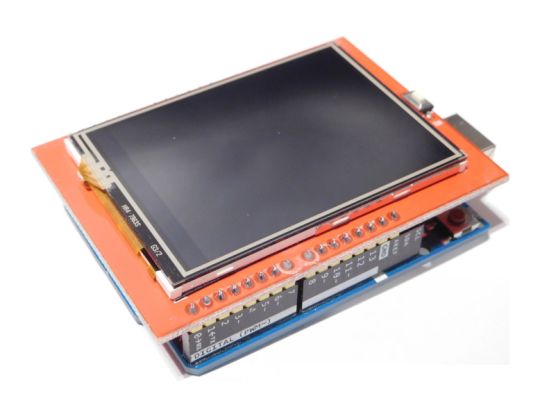

这是我使用的盾牌，它的 2.4 英寸屏幕，它可以与 Arduino Uno、Leonardo、Duemilanove、Mega 一起使用……并且有一个 SD 卡插槽，您可以用它来存储和显示 BMP 图片。
接线：
您只需将其插入电路板顶部即可：D。 （别忘了usb口周围的绝缘胶带，以免与屏板接触）
库和代码：

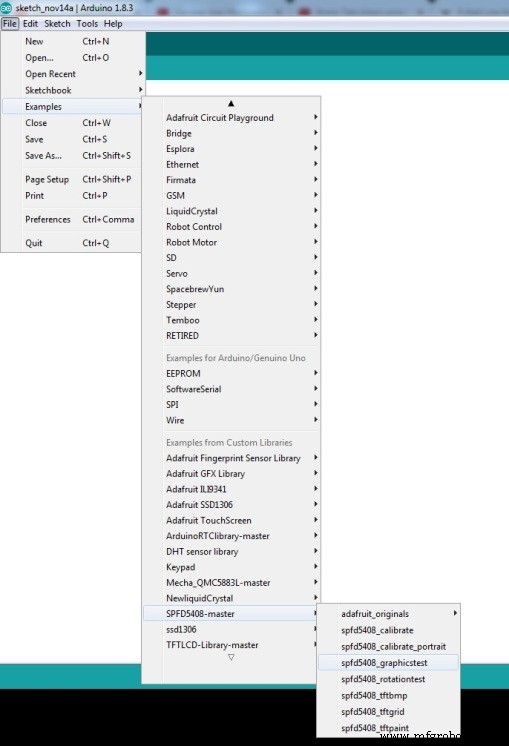

所以这就是我遇到问题的地方，首先你应该检查适合你的库，知道一个库是否有效，下载它并打开“graphictest”示例，它应该显示不同的颜色和就像教程视频中的形状一样，如果您有白屏，则可能需要更改库。
这是对我有用的：在此处下载
不幸的是，我没有任何其他版本的 shield 来使用不同的库进行测试。
如果一切正常，您现在可以尝试“tftpaint”示例来尝试您的触摸功能，如果它工作正常则恭喜您，但是既然您来到这里，您可能会遇到触摸屏问题，这是由于制造商不断更改引脚位置.

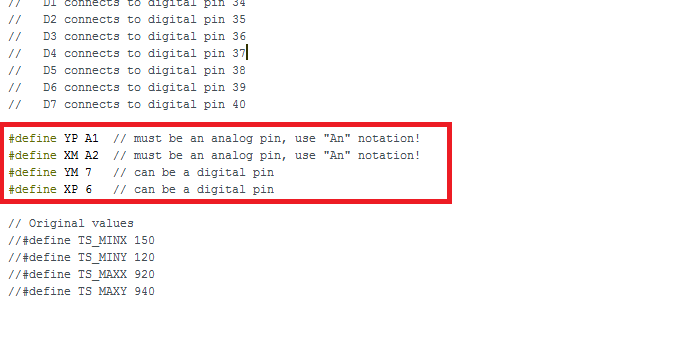

为此，打开“tftpaint”示例并在如下所示的行中进行一些修改：
原创
#define YP A1 // 必须是模拟引脚，使用“An”符号！#define XM A2 // 必须是模拟引脚，使用“An”符号！#define YM 7 // 可以数字引脚#define XP 6 // 可以是数字引脚
新
#define YP A3 // 必须是模拟引脚，使用“An”符号！#define XM A2 // 必须是模拟引脚，使用“An”符号！#define YM 9 // 可以数字引脚#define XP 8 // 可以是数字引脚 在此之后将油漆的代码重新上传到您的板上，我希望现在可以检测到触摸屏，如果它工作正常那么恭喜，否则继续教程。

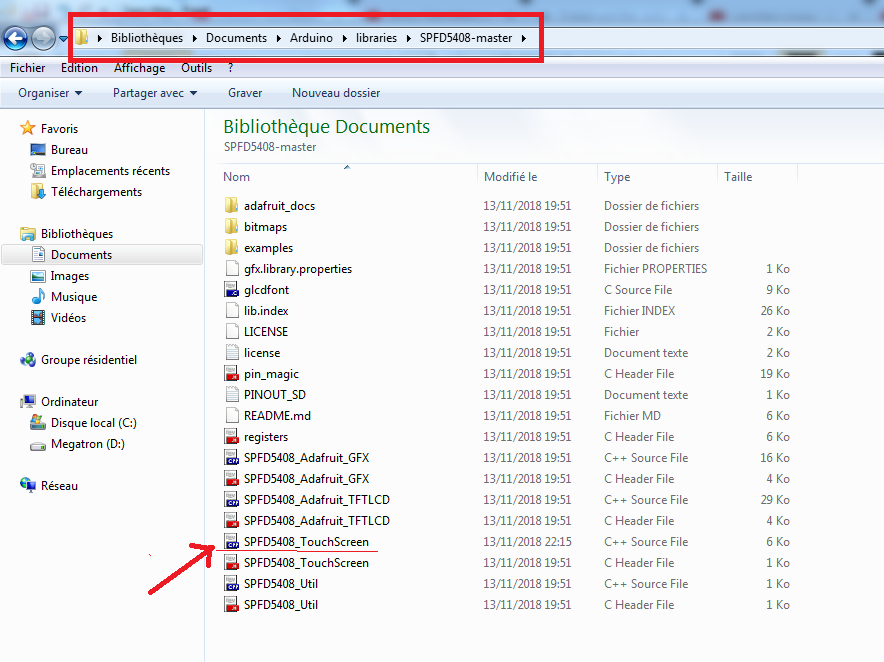

如果您的一个轴倒置，请转到触摸屏库并使用适当的编辑器将其打开。

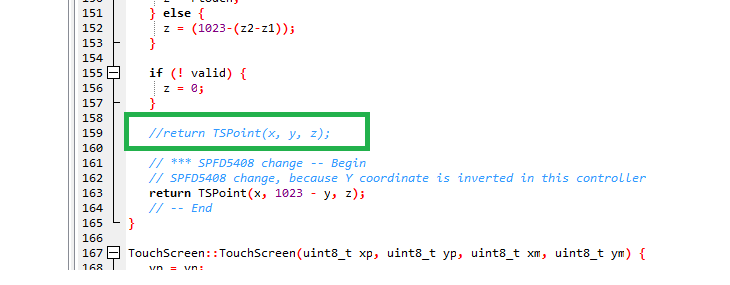

并转到第 159 行并取消注释
保存库修改并重新上传代码，如果现在触摸功能完全倒置，请做一些其他修改，如下所示：
先从

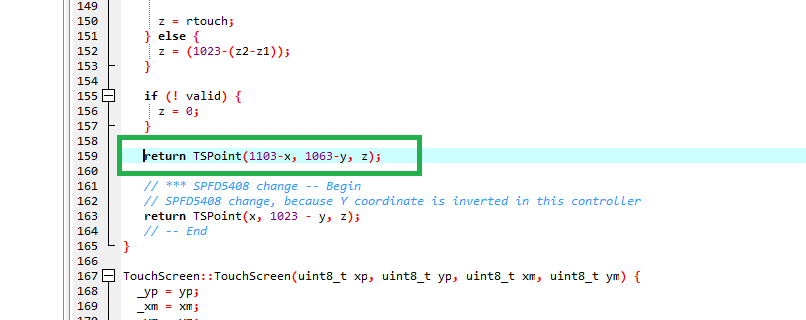

开始返回 TSPoint(1023-x, 1023-y, z); 然后做你的调整，直到你触摸它的点被画出来，在图片中，这些是对我来说很好的值。
请记住，如果方向之一仍然反转，只需将其设为 (x) 或 (1023-x)，如果您遇到问题，我希望这对您有用。
代码
Github
https://github.com/JoaoLopesF/SPFD5408https://github.com/JoaoLopesF/SPFD5408示意图
嗯..这是一个盾牌
