定制加工：这是为您的项目报价做准备的方法

您最近是否提出了定制零件设计，或者您需要制造具有特殊要求的零件？如果是这样，接下来的步骤是聘请制造商，发送您的 3D 计算机辅助设计 (CAD) 文件，接收公平的产品报价，并制造您的产品，对吗？不完全是。

事实是，如果您的产品从一开始就没有为制造而正确设计，那么很多事情都会出错。例如，您可能会产生巨大的制造成本或使您的产品无用的缺陷。因此，在创建 3D CAD 并联系该制造商之前，您必须首先了解几件事和设计技巧。

本文涵盖了所有这些以及更多内容。它将作为指导，帮助您准备项目报价。

了解制造过程

了解制造商将用于制造您的产品的制造技术和工艺有助于您创建可以使用该技术轻松制造的产品设计。例如，CNC加工和3D打印ㅡ当今最流行的两种制造方法ㅡ具有不同的操作模式和适用于不同的定制产品设计场景。

CNC 加工是一种减材制造工艺 .这意味着它涉及从工件上去除部分材料（使用切削工具），直到形成所需的产品。它利用计算机数控 (CNC) 技术使切削工具和工件的运动自动化，以创造所需的产品。相比之下，3D 打印是一种增材制造工艺 .它涉及逐层添加部分材料，直到形成所需的产品。

CNC 加工过程非常适合创建具有斜切、型腔、偏心孔和其他复杂特征的复杂定制产品设计。虽然 3D 打印机同样可以创建这些部件，但您的材料选择有限（塑料和一些金属）。因此，对于某些塑料原型或复杂零件，选择 3D 打印而不是 CNC 加工是有意义的。

了解更多：CNC 加工与 3D 打印

定制 CNC 加工的一些设计指南

以下是一些有用的设计指南，可帮助您获得高质量的零件并降低制造成本。

#1 空腔

您应该将型腔和型腔设计为深度小于型腔宽度的四倍。这是因为立铣刀刀具的切削长度有限，因此在制造深度宽度比较小的型腔时，您可能会遇到刀具偏斜和振动。

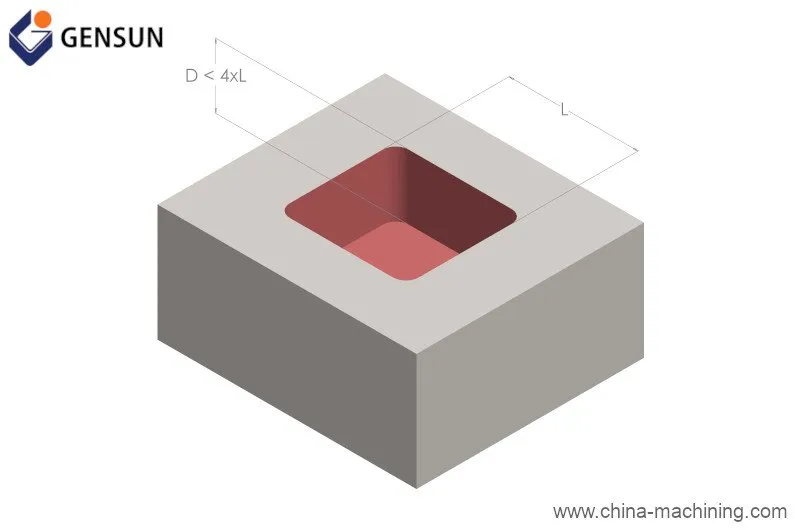

图 1：设计型腔

但是，如果您的产品设计需要更大的深宽比，您将需要专用切削工具，这可能会产生额外的制造成本。

#2 壁厚

薄壁在 CNC 加工过程中容易产生振动，这会降低加工零件的可实现公差和精度。因此，作为一项规则，您应该将金属零件的最小壁厚设计为 0.8 毫米，而塑料零件的最小壁厚应为 1.5 毫米。

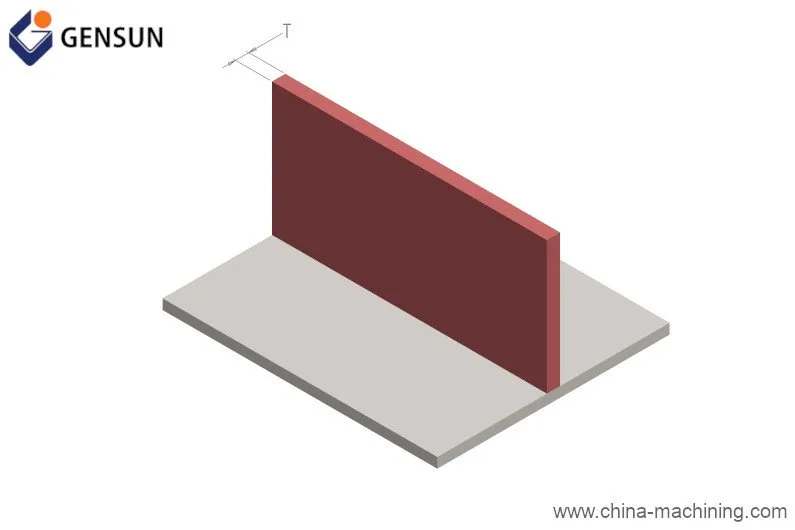

图2：金属和塑料件的壁厚要求

实现更薄的壁是可能的，但通常会带来额外的制造成本。

#3 孔

您应该将孔设计为具有标准直径。这使您可以使用标准钻头尺寸来创建这些孔，并且无需使用特殊的立铣刀工具。我们还建议孔的深度小于立铣刀公称直径的四倍，以最大限度地减少刀具变形。

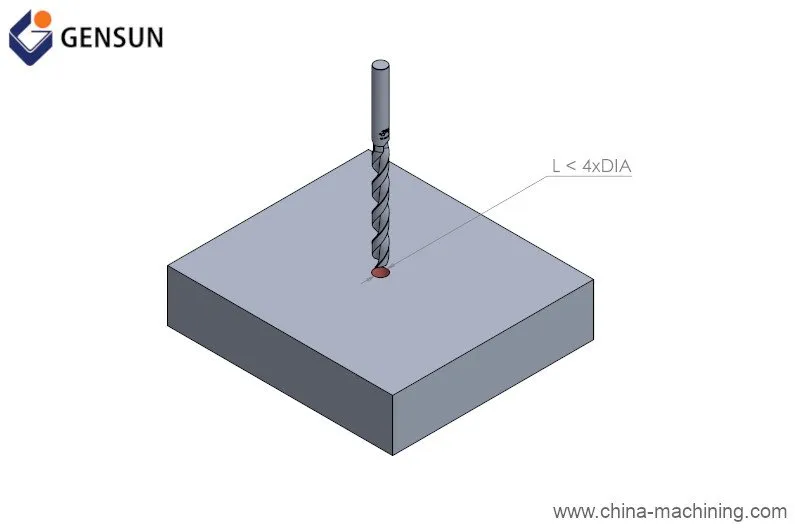

图 3：设计孔

#4 公差

公差是加工零件尺寸允许的变化量，但仍能使其正常工作。

产品设计人员通常通过说明物理尺寸变化的允许限度来向制造商指定公差。您可以使用“±”符号（发音为“加号或减号”）并附带一个值来指定公差，例如 ±0.05 毫米。例如，假设您计划制造一个带有两个孔（直径为 21 ±0.25 mm）的零件，如图 4 所示。

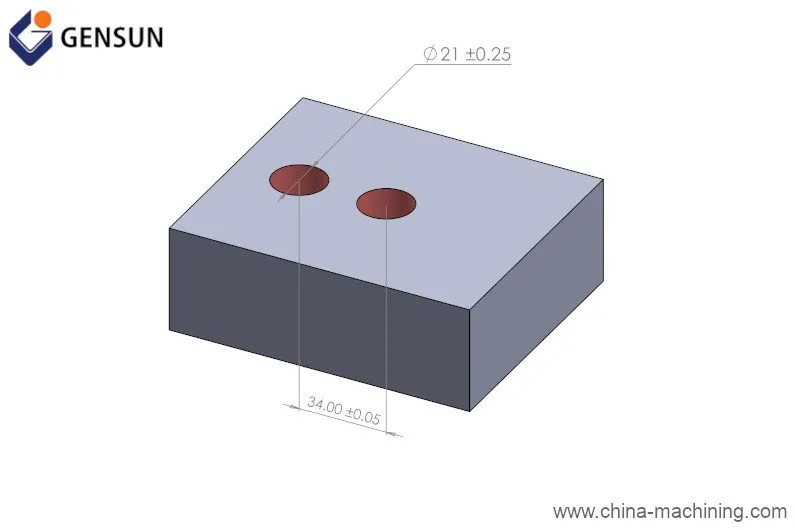

图 4：工程公差

在这种情况下，这仅仅意味着您允许比标准直径值多（或少）0.25 毫米的偏差。因此，如果您的制造商制造了一个直径为 21.25 毫米或 20.75 毫米的孔，它不会影响您零件的正常功能。

CNC 机床是最精确的制造技术之一，能够实现高达 ±0.04 毫米的严格公差。但是，请记住，更严格的公差要求通常会导致更高的制造成本。

选择理想的表面处理

尽管 CNC 加工过程是减法，但它在生产具有出色表面光洁度的零件方面做得很好。 “加工后的”表面光洁度是指直接来自 CNC 机床的加工零件。这些零件保留了制造过程的准确性，并且不需要额外的成本。

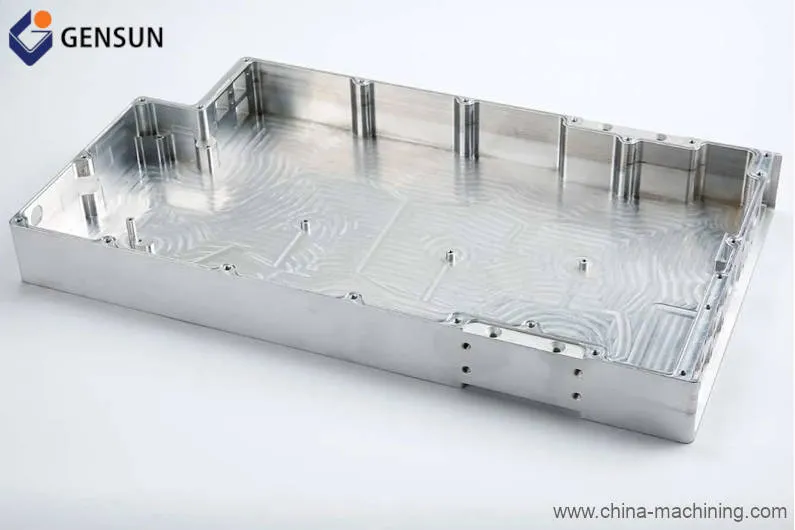

图 5：加工后的铣削零件

如果您的零件需要额外的后处理选项，例如阳极氧化或粉末涂层，那么您可以期待制造商提供更高的项目报价。

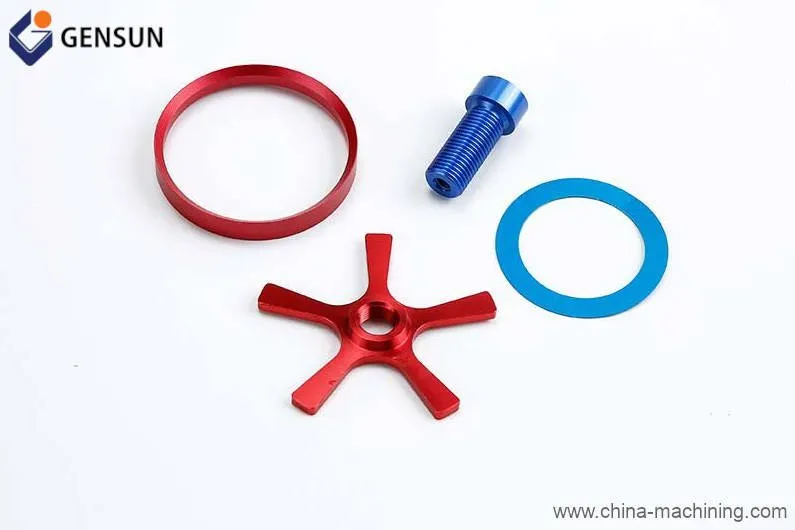

图 6：带有阳极氧化铝饰面的零件

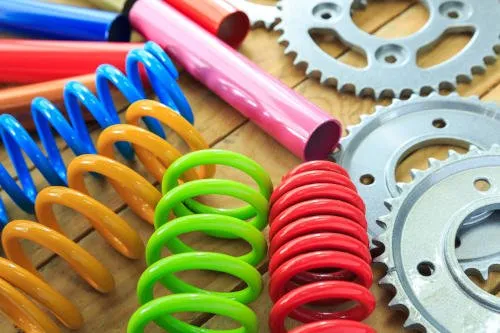

粉末涂层零件

了解更多：阳极氧化铝饰面。

定制 CNC 加工：Gensun 可以提供帮助

既然您对定制加工​​和产品设计技巧有了更多了解，您可能会同意您的项目报价和产品开发成功取决于您的产品设计。这就是为什么您必须与关注您的产品设计并为您提供最适合您的建议的制造商合作。

Gensun Precision Machining是亚洲领先的定制CNC加工服务提供商。我们拥有一支由高素质的工程师、技术人员和质量控制专家组成的团队，能够正确完成您的产品。我们牢记客户的最大利益，因此请使用我们的报价工具上传您的 3D CAD 文件、索取报价并与我们的高素质工程师讨论您的制造项目。

详细了解我们的高品质 CNC 加工服务。

注意：本文最初于 2021 年 2 月发布，并于 2022 年 5 月更新
