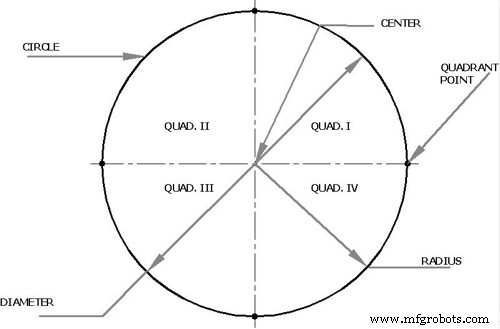

精通圆弧插补：概念与编程基础 (第 1 部分)

提交者：Brian 工程图/图片 CNC 程序 0 BEGIN PGM 10124 MM 1 BLK FORM 0.1 Z X+0 Y+0 Z-20 2 BLK FORM 0.2 X+120 Y+70 Z+0 3 TOOL DEF 1 4 TOOL DEF 2 5 TOOL DEF 3 6 TOOL CALL 1 Z S500 7 L M6 8 L M13 9 CYCL DEF 1.0 PECKING 10 CYCL DEF 1.1 SET UP 2 11 CYCL DEF 1.2 DEPTH -2 12 CYCL DEF 1.3 PECKG -2 13 CYCL DEF 1.4 DWELL

提交者：机加工师 图纸/图像 CNC程序 0 BEGIN PGM 10110 MM 1 BLK FORM 0.1 Z X+0 Y+0 Z-40 2 BLK FORM 0.2 X+100 Y+100 Z+0 3 TOOL DEF 1 4 TOOL CALL 1 Z S1000 5 L M6 6 L X+60 Y+120 R0 FMAX M3 7 L Z-20 FMAX 8 APPR? 9 CR X+60.562 Y+29.998 R+20 DR- 10 CR X+29.373 Y+20.995 R+75 DR+ 11 CR X+16.026 Y+34.435 R+10 DR- 12 CR X+

Haas CNC铣削圆弧插补编程详解，通过实例程序演示G02/G03代码中如何使用IJK或R参数进行圆弧插补编程。 Haas圆弧插补 为何使用IJK而R编程更简便？ R参数定义更简单，但容易因起点/终点设置错误导致半径错误且机床仍能执行。若使用I、J、K方法设置错误，机床更可能在执行前报警停机。尽管如此，手动编程圆弧时使用R仍是更简便且首选的方法。 R参数定义 R是从起点到圆心的距离。 IJK参数定义 “I” = 从起点到圆心在“X轴”方向的增量距离。“J” = 从起点到圆心在“Y轴”方向的增量距离。“K” = 从起点到圆心在“Z轴”方向的增量距离。 何时使用负R值 正R值生成180°或以下的

NCT程序示例，演示如何使用G81钻削循环和G15/G16极坐标指令加工圆弧部分孔位。相关G代码G代码功能G15极坐标指令取消G16极坐标指令G81钻削、定心镗循环NCT程序示例%O7074(7.4) N100 T1 N110 G54 G0 X0 Y0 N120 G43 Z50 H1 N130 S1000 M3 M8 N140 G16 G0 X50 Y-10 N150 G81 X50 YI10 R2 Z-10 L10 N160 G80 G15 N170 G0 Z100 N180 M30 %
