G02 G03 G代码圆弧插补示例程序
本文讲解G02 G03 G代码的使用。 G代码G02、G03在cnc编程中用于圆弧插补。
G02 G03 G代码圆弧插补
G02 G代码顺时针圆弧插补。
G03 G代码逆时针圆弧插补。
关于 G 代码圆弧插补的文章/cnc 程序示例有多篇，这里列出几篇文章，以便 cnc 机械师可以轻松浏览不同的 cnc 编程文章。
G02 G03 G Code Example CNC Programs (G code Arc Examples)
- CNC圆弧插补教程G02 G03
- Fanuc 数控车床编程实例
- CNC编程实例G代码G02顺时针圆弧插补
- Fanuc G20 使用 CNC 程序示例以英寸为单位进行测量
- 数控圆弧编程练习
- CNC 编程初学者 CNC 编程示例
- 数控车床编程实例
下面是一个新的cnc编程实例，展示了G02 G03 G代码圆弧插补的使用。
G02 G03 G代码示例程序

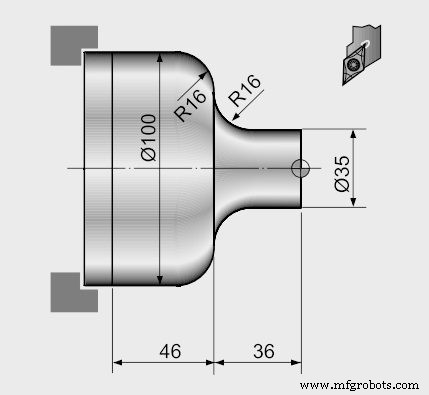

G02 G03 G代码圆弧插补示例程序
N20 G50 S2000 T0300 G96 S200 M03 G42 G00 X35.0 Z5.0 T0303 M08 G01 Z-20.0 F0.2 G02 X67.0 Z-36.0 R16.0 G01 X68.0 : G03 X100.0 Z-52.0 R16.0 G01 Z-82.0 G40 G00 X200.0 Z200.0 M09 T0300 M30
G代码G02 G03 I &K示例程序
G02 G03 G代码圆弧插补有两种编程方式，
G02 X... Z... R... G02 X... Z... I... K...
下面是相同的数控程序，但此版本使用 I &K 和 G02 G03 G 代码。
N20 G50 S2000 T0300 G96 S200 M03 G42 G00 X35.0 Z5.0 T0303 M08 G01 Z-20.0 F0.2 G02 X67.0 Z-36.0 I16.0 K0 G01 X68.0 : G03 X100.0 Z-52.0 I0 K-16.0 G01 Z-82.0 G40 G00 X200.0 Z200.0 M09 T0300 M30
