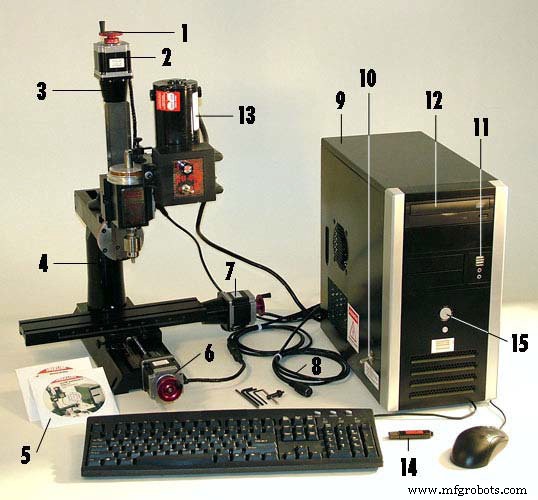

Sherline数控系统组件与连接说明。
1) 1-5/8英寸手动手轮
2) Z轴步进电机
3) 步进电机安装座
4) Sherline立式铣床标准配件（图示2000型）
5) 备用Linux/EMC2安装光盘、Sherline说明光盘
6) Y轴步进电机
7) X轴步进电机
8) 可选A轴（数控分度盘）连接线缆
9) 配键盘、鼠标的计算机
10) 步进电机电源开关
11) 前置USB接口
12) CD-RW光驱
13) 直流主轴电机
14) 附赠USB闪存盘
15) 电源开关（下方小按钮为“重启”键）

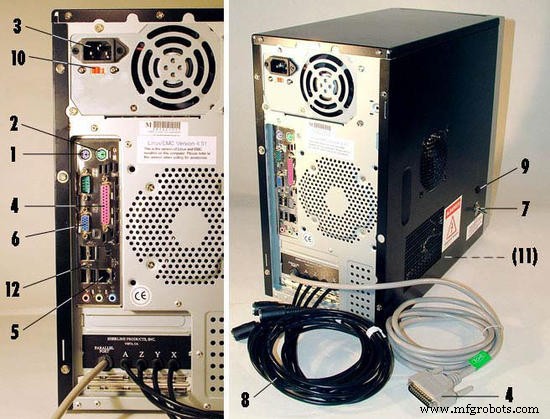

计算机后部连接
1) 键盘接口（紫色）
2) 鼠标接口（绿色）
3) 交流电源接口
4) 并行打印机端口（来自驱动盒）
5) 网线接口
6) 视频/显示器接口（蓝色）
7) CNC驱动电源开关
8) X、Y、Z、A四轴步进电机输出线缆
9) 步进电机驱动电源指示灯
10) 115/230V计算机电源电压选择开关*
11) 115/230V驱动板电压选择开关（机箱内部）*
12) 后置USB接口（前面板另有）
