NEMA 23 步进电机详解：规格参数、接线与应用指南

电机是系统能量转换核心部件。电子爱好者选电机首重可靠性与高效率。本文系统介绍 NEMA 23 两相混合式步进电机的引脚配置、技术规格、典型应用与驱动方法。

1. 什么是 NEMA 23 步进电机？

NEMA 23 为高扭矩两相混合式步进电机，步距角 1.8°，每圈 200 步。双轴设计专注于运行速度下的最大扭矩输出，有效抑制振动噪声，广泛用于精密运动控制。

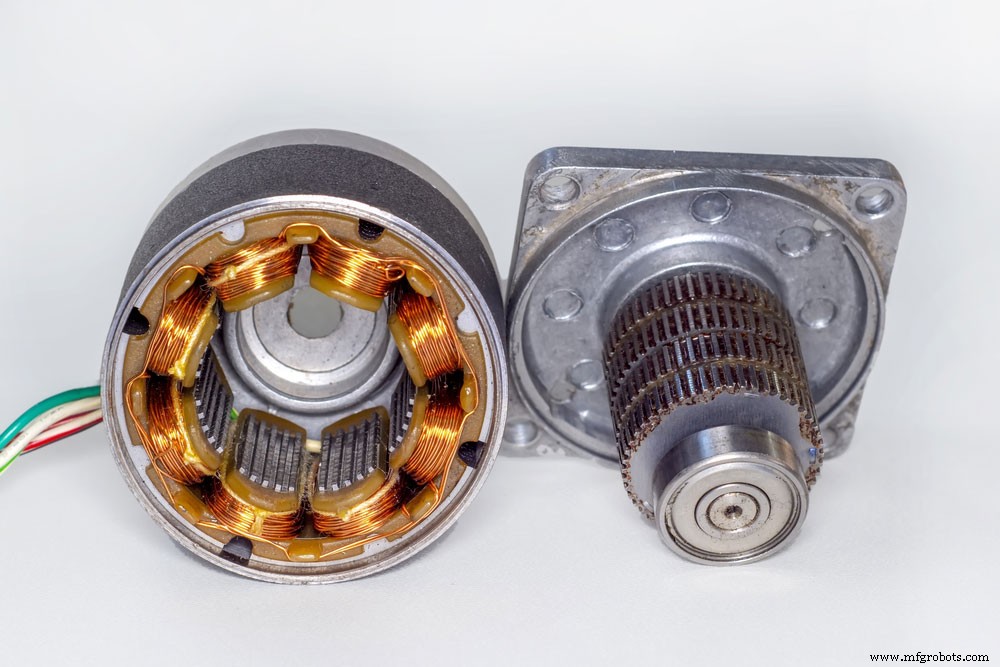

(步进电机拆解示意图)

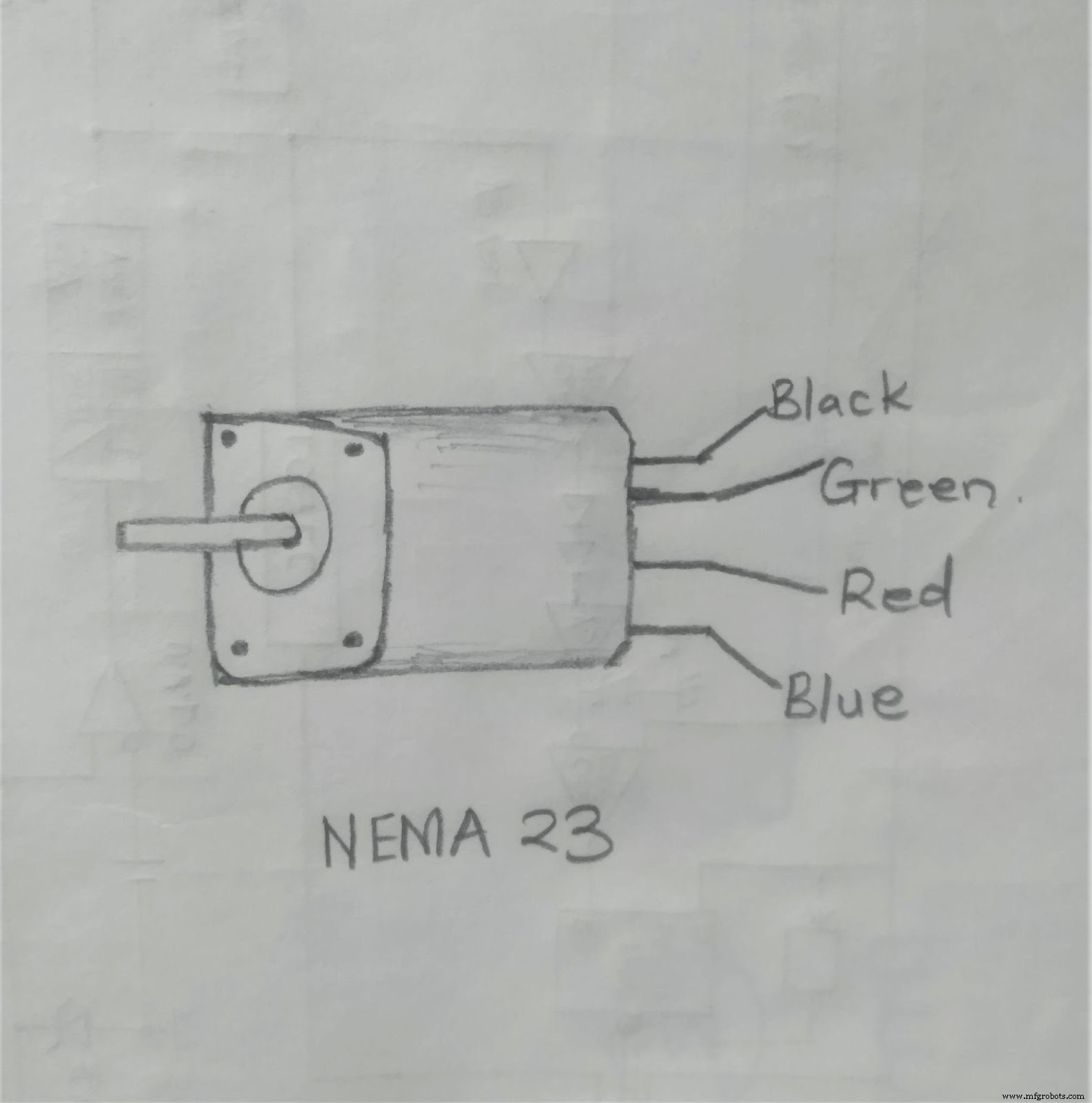

四引线裸线，颜色区分：黑、绿、红、蓝。

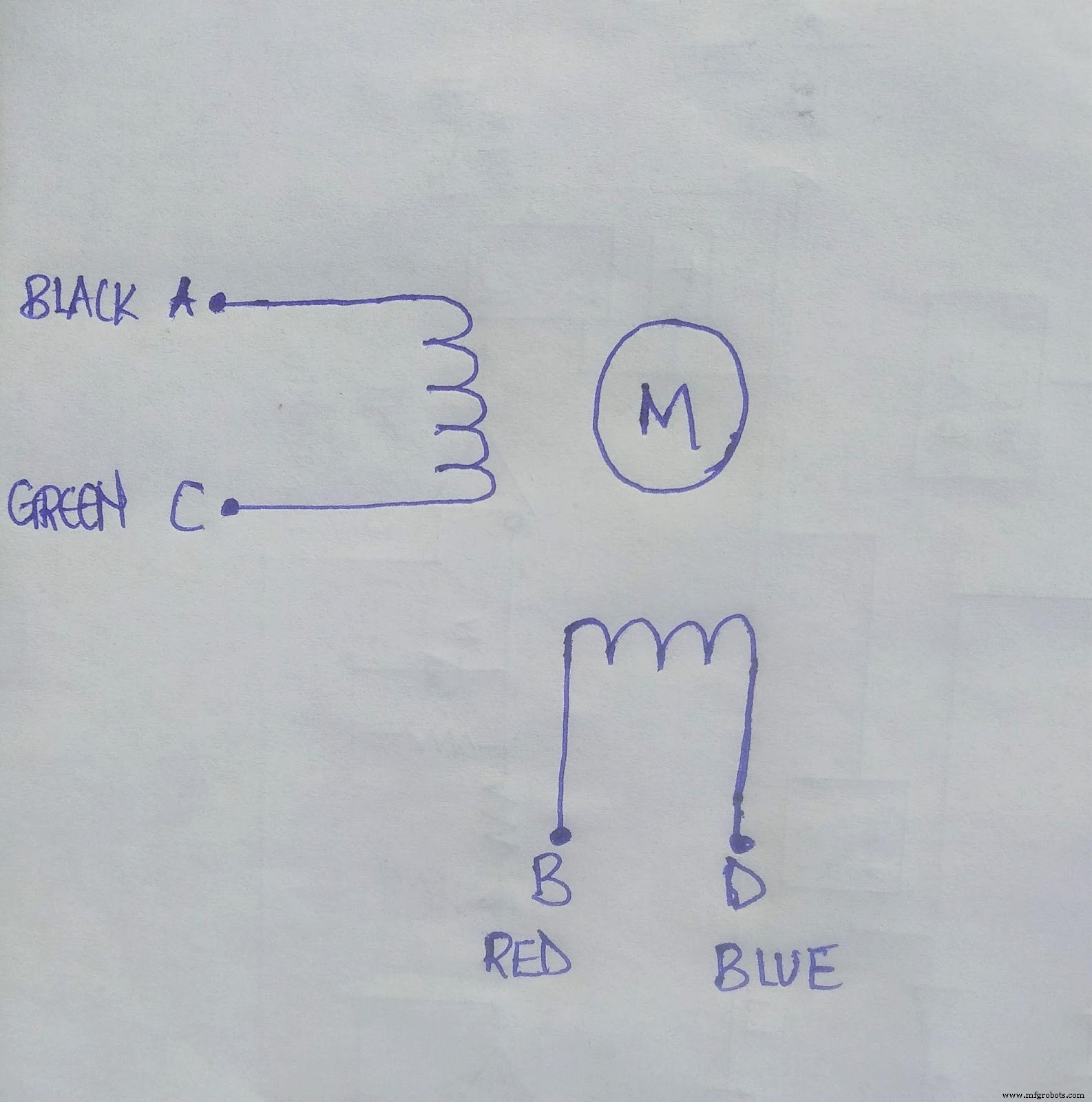

(NEMA 23 引脚接线示意图)

黑/绿绕组为一相，红/蓝绕组为另一相。可用双 H 桥驱动，但强烈建议使用专用步进电机驱动器。

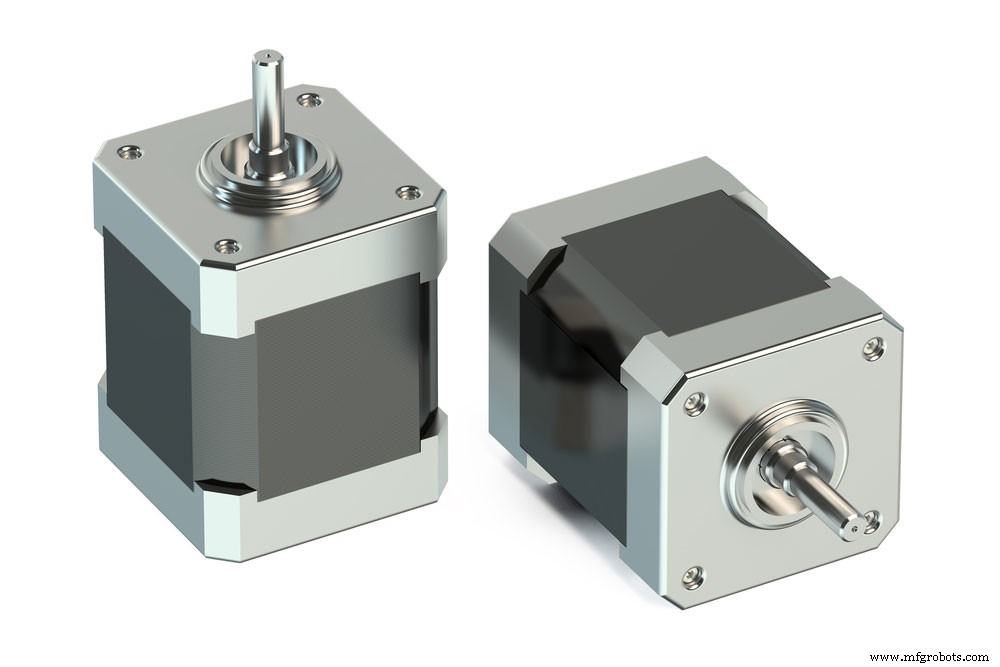

(白底隔离步进电机产品图)

同系列：NEMA 14、NEMA 17、NEMA 34、28BYJ-48。其他电机：BLDC 无刷直流、直流电机、12V 直流电机、舵机。

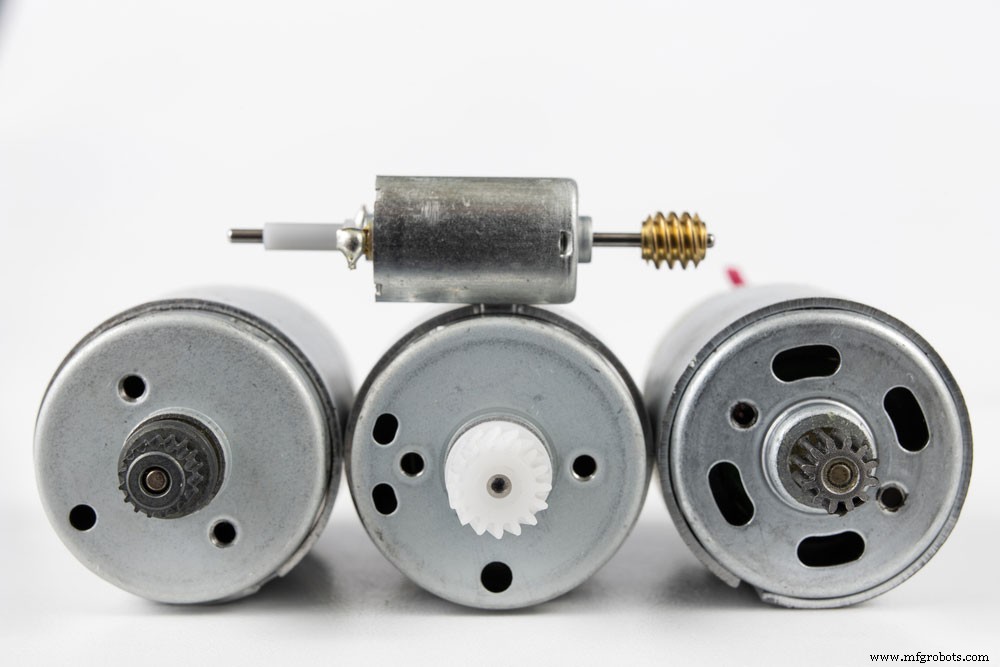

(家电应用电机)

大扭矩电机需大功率驱动，勿直接用 H 桥驱动，应选用专用步进驱动器。驱动原理参考线圈通电逻辑时序图：

(电机线圈激励逻辑时序图)

四色引线对应两相绕组，必须按逻辑顺序通电转动。单片机易编程实现驱动序列，亦可用数字电路硬件实现。

注意：详细参数请查阅电机数据手册。

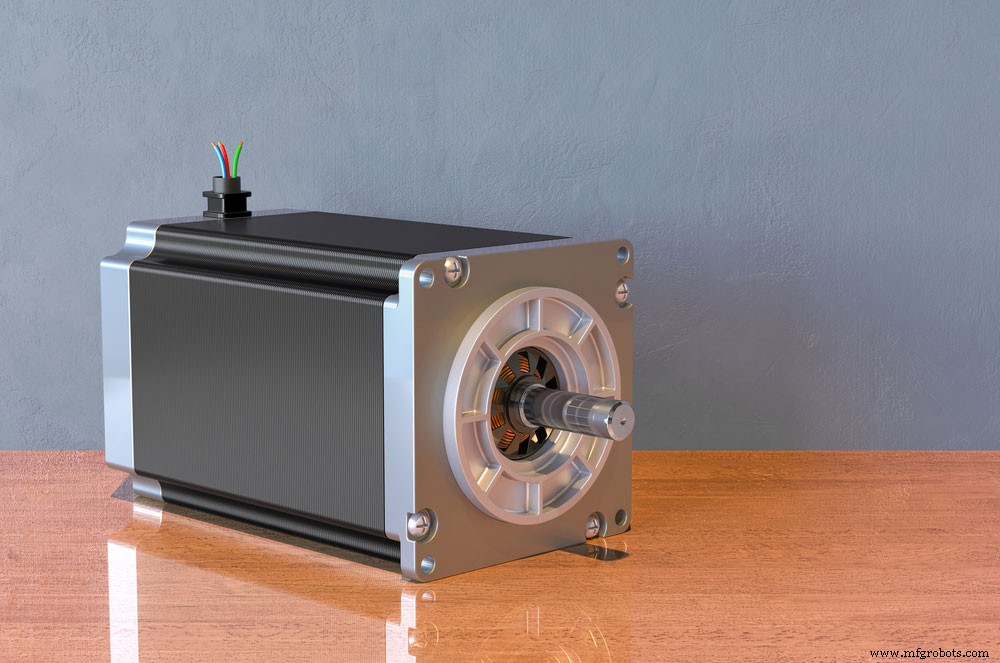

(步进电机实物图)

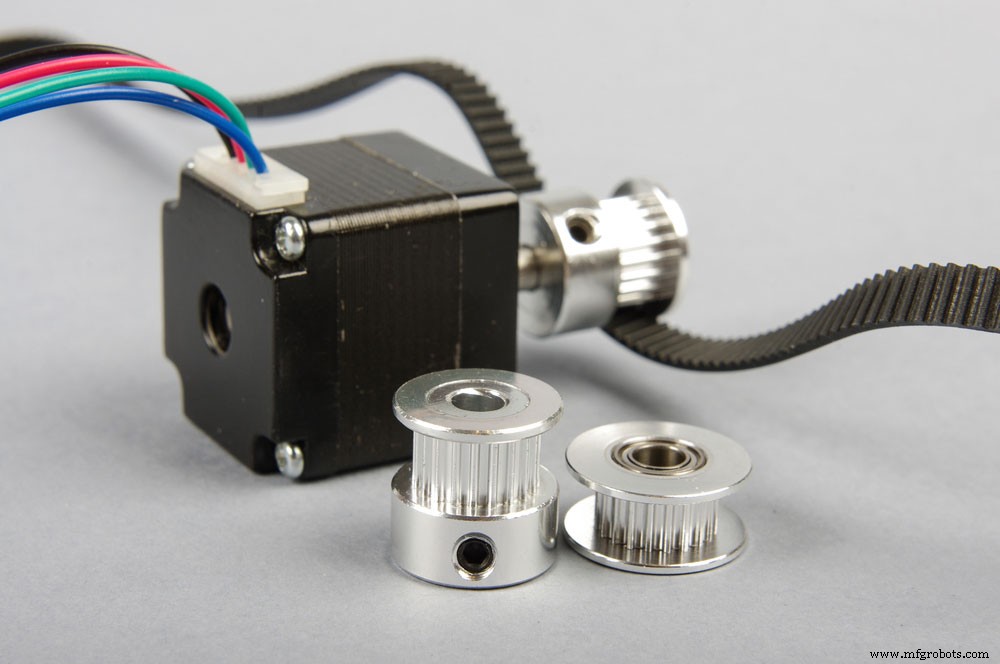

(3D 打印机与同步带轮应用)

NEMA 23 步进电机凭借优异扭矩密度、低振动与标准化接口，成为精密运动控制首选组件。若对相关电机项目有深入学习需求，欢迎联系我们的技术团队！
