PIR 传感器电路和模块工作

一个传感器用于检测量或事件的变化，并产生相应的输出信号，如电信号输出或光信号输出。传感器分为多种类型，但主要分为模拟传感器和数字传感器。

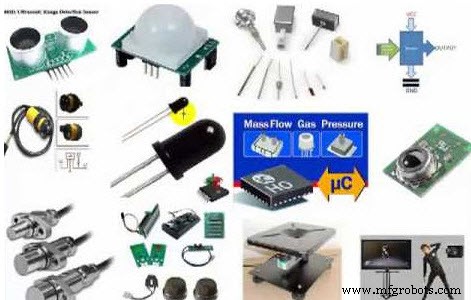

各种类型的传感器包括温度传感器、压力传感器、气体传感器、火灾传感器、热释电传感器、压电传感器、IR传感器、PIR传感器等。在这里，我们在本文中专门讨论PIR传感器-电路-模块及其工作原理。

被动红外传感器

用于检测传感器一定范围内人体运动的电子传感器称为PIR传感器或被动红外传感器（平均值约为10m，但5m到12m是传感器的实际检测范围）。从根本上说，检测红外辐射水平的热释电传感器用于制造 PIR 传感器。传感器有多种类型，这里让我们讨论一下带有圆顶形菲涅耳透镜的 PIR 传感器。

PIR 传感器电路用于许多电子项目，用于发现进入或离开特定区域或房间的人。这些被动红外传感器是平面控制的，由多种镜头组成，PIR 传感器可以很容易地与电子电路连接。

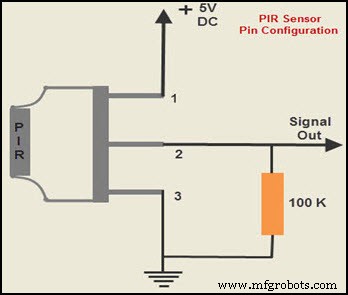

PIR 传感器的引脚配置如图所示。 PIR传感器由侧面或底部三个引脚，接地，信号和电源组成。通常，被动红外传感器的电源高达 5V，但是，大尺寸被动红外模块操作继电器而不是直接输出。将传感器与微控制器连接起来非常简单和容易。 PIR的输出（通常是数字输出）要么低要么高。

被动红外传感器电路

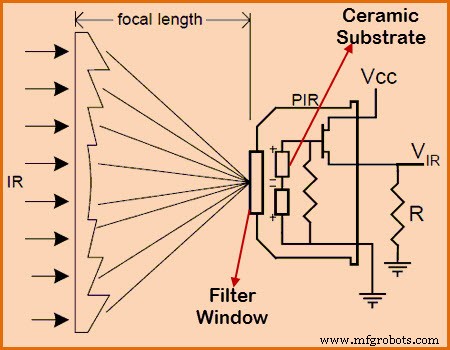

PIR 传感器电路由三个引脚组成，电源引脚、输出信号引脚和接地引脚。 PIR传感器电路如图所示具有陶瓷基板和滤光窗，并具有称为菲涅耳透镜的圆顶状结构。

被动红外传感器工作

每当人类（甚至是一个温暖的身体或具有一定温度的物体）通过 PIR 传感器的视野时，它就会检测到热身体运动发出的红外辐射.因此，传感器检测到的红外辐射会产生电信号，可用于激活警报系统或蜂鸣器或警报声。

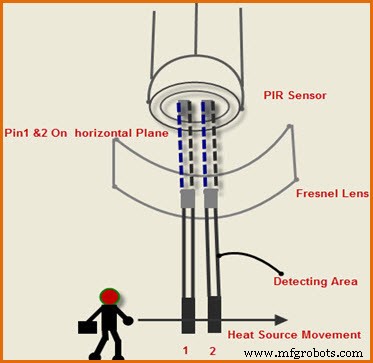

PIR 传感器内部分为两半，一半为正，另一半视为负。因此，一半通过检测热体的运动产生一个信号，另一半产生另一个信号。这两个信号之间的差异被生成为输出信号。该传感器主要由分叉的菲涅耳透镜组成，用于检测热体在大范围或特定区域内运动产生的红外辐射。

如果一旦传感器预热，则输出保持低电平，直到检测到运动。如果一旦检测到运动，则输出会在几秒钟内变高，然后返回正常状态或低状态。该传感器需要稳定时间，通常在 10 到 60 秒的范围内。

被动红外传感器的实际应用

PIR 传感器在不同领域有许多应用，例如室外灯的自动开关操作、电梯大堂、普通楼梯、基于人在场的花园灯的自动开关操作, 适用于有盖停车场、商场自动门操作系统等。让我们讨论一些使用 PIR 传感器电路设计的创新电子项目。

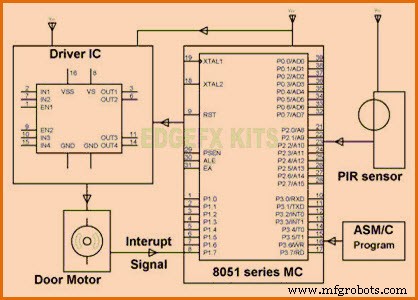

基于 PIR 传感器的自动开门系统

自动开门系统是一个使用被动红外传感器设计的创新电子项目。如果有人穿过门，则传感器会产生输出脉冲。这些脉冲被发送到微控制器，用于控制电机驱动器的操作。该电机驱动器由微控制器通过向输入和使能引脚提供适当的脉冲来控制。

因此，电机驱动器控制与其连接并固定在门上的电机。因此，如果电路检测到有人在其区域内经过，就会使电机自动操作门。

基于 PIR 传感器的安全警报系统

本项目旨在用于银行等安全场所。该电路与包含IC UM3561 的报警系统接口。 UM3561 是一种集成电路，它接受数字输入并产生多种音调，例如救护车或消防车或警笛。因此，如果 PIR 传感器电路检测到人，则由它生成数字输出。该数字输出被馈送到产生警报器或警报的 IC UM3561。

你知道 PIR 传感器的其他实时应用吗？然后，在下面的评论部分发布您的答案，帮助其他读者提高知识。
