MQ135 酒精传感器电路和工作

MQ系列气体传感器使用内部带有电化学传感器的小型加热器，这些传感器对室温下使用的一系列气体敏感。 MQ135 酒精传感器是一种 Sno2，具有较低的清洁空气电导率。当目标爆炸性气体存在时，传感器的电导率会随着气体浓度的升高而增加。通过简单的电子电路，将电导率电荷转换为相应的气体浓度输出信号

MQ135气体传感器对氨、硫化物、苯蒸汽、烟雾、并在其他危害全气。它成本低，适用于不同的应用。有不同类型的酒精传感器，如 MQ-2、MQ-3、MQ-4、MQ-5、MQ-6 等。

什么是酒精传感器？

酒精传感器检测空气中酒精气体的浓度，模拟电压是输出读数。传感器可以在 -10 到 50° C 的温度范围内激活，电源电压低于 150 Ma 到 5V。感测范围为0.04mg/L～4mg/L，适用于呼气分析仪。

MQ-135 气体传感器

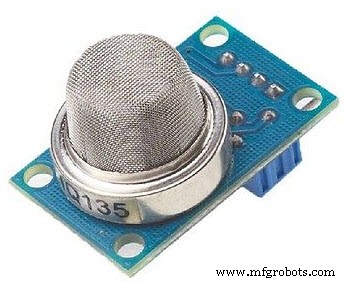

MQ-135 气体传感器可感应氨氮、氧气、酒精、芳香族化合物、硫化物和烟雾等气体。芯片MQ-3气体传感器的升压转换器为PT1301。该气体传感器的工作电压为 2.5V 至 5.0V。 MQ-3 气敏传感器作为气敏材料，具有较低的电导率来净化空气。在大气中，我们可以找到污染气体，但气体传感器的电导率随着污染气体浓度的增加而增加。 MQ-135 气体传感器可用于检测烟雾、苯、蒸汽等有害气体。它具有检测不同有害气体的潜力。 MQ-135 气体传感器的购买成本很低。 MQ-135传感器基本图如下图所示。

酒精传感器的基本引脚配置

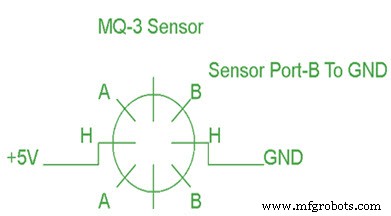

MQ-3 酒精气体传感器由 A、H、B 共 6 个引脚组成，其余三个引脚为 A、H、B，共 6 个-pins 我们只使用 4 个 pin。两个引脚 A、H 用于加热目的，另外两个引脚用于接地和电源。传感器内部有一个加热系统，由氧化铝、二氧化锡组成。它有加热线圈来产生热量，因此它被用作热传感器。下图为MQ-3酒精传感器的引脚图和配置。

工作原理及电路图

MQ-135 酒精传感器由二氧化锡 (SnO2)、氧化铝微管（测量电极）内的透视层和管状外壳内的加热元件组成。传感器的端面由不锈钢网包围，背面固定连接端子。呼吸中存在的乙醇通过加热元件被氧化成乙酸。随着乙醇级联在二氧化锡传感层上，电阻降低。通过使用外部负载电阻，电阻变化被转换成合适的电压变化。 MQ 135酒精的电路图和接线图如下所示。

MQ – 135 空气质量传感器

空气质量传感器也是 MQ-135 传感器，用于检测家庭和办公室空气中存在的有毒气体。传感器单元的气体传感器层由二氧化锡（SnO2）组成；与干净的头发相比，它的导电性较低，并且由于空气污染，导电性增加。空气质量传感器检测氨、氮氧化物、烟雾、CO2 和其他有害气体。空气质量传感器有一个小电位器，可以调节传感器电路的负载电阻。 5V电源用于空气质量传感器。

空气质量传感器为信号输出指示指令。它有两个输出：模拟输出和TTL输出。 TTL 输出是低信号灯，可通过微控制器上的 IO 端口访问。模拟输出是浓度，即增加的电压与增加的浓度成正比。该传感器寿命长，稳定性可靠。

MQ 135 气体传感器的应用

以下是MQ 135气体传感器的应用：

• 空气质量监测
• 有害气体检测
• 国内空气污染检测
• 工业污染检测
• 便携式空气污染检测

MQ 135 的特性

• 对大范围内的有害气体具有良好的敏感性。
• 寿命长，成本低。
• 对氨、苯、硫化物气体具有高度敏感性。
• 就是一个简单的驱动电路

这是MQ135酒精传感器电路图和工作操作及其应用。我们希望文章中提供的信息有助于您获得对项目的一些良好知识和理解。此外，如果您对本文以及电气和电子项目有任何疑问，可以在以下部分发表评论。这是一个问题：如何使用 MQ135 Arduino 找到 CO2 和 O2 水平？
