图像传感器：类型、工作原理与实际应用
图像传感器是每个现代成像系统的核心，将光子转化为可处理、存储或显示的电信号。理解其按结构、色彩、快门类型、帧率、分辨率、像素尺寸、格式分类，使工程师能为给定应用选对传感器。
什么是图像传感器？
图像传感器捕获光并传输形成图像的信息。见于从消费相机到医疗成像系统、夜视设备、工业视觉平台的模拟和数字设备。传统模拟传感器为真空管摄像管；如今半导体CCD和CMOS有源像素传感器主导市场。
图像传感器类型
两大主要类别：
- 电荷耦合器件（CCD）
- 互补金属氧化物半导体（CMOS）

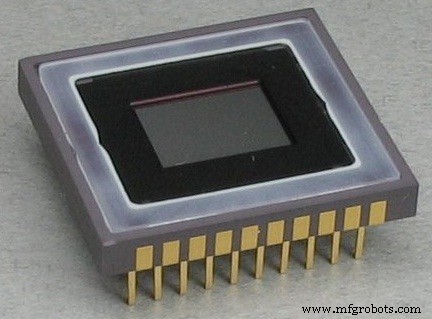

CCD传感器由电容器阵列组成，持有与入射光成比例电荷。控制电路将电荷跨阵列移位——称作提桶传输——至边缘放大器。此过程提供优异线性度和低噪声，尤其在弱光下，但功耗高、速度慢于CMOS。

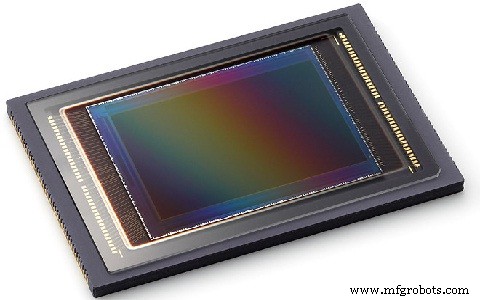

CMOS传感器为每像素集成光二极管和晶体管开关，允许信号直接独立读出。每像素可含自带放大器，降低读出噪声并实现更高帧率。CMOS架构也更节能，成为智能手机、监控摄像头、机器视觉系统首选。
图像传感器如何工作
相机镜头聚焦光照射传感器感光阵列。CCD中光子产生电荷经顺序移位放大；CMOS中光子即时转电压并经片上模数转换器（ADC）数字化。所得数字值经处理形成最终图像。
整体传感器尺寸决定像素间距和分辨率。更大传感器产出更大像素，捕获更多光，改善动态范围和弱光表现。将传感器格式匹配至适配镜头光学至关重要，以获最佳图像质量。
总之，图像传感器——无论CCD或CMOS——是每个相机系统基石。选对传感器、理解其工作、搭配正确光学是任何应用实现卓越图像质量关键。
