峰值检测器:工作原理与实际应用
峰值检测器是捕获交流波形最大电压并将其作为直流电平保持的简单电路。由串联二极管和电容组成,电容电压反映输入信号峰值。
峰值检测器操作

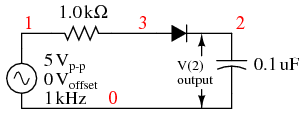

下图原理图及SPICE网表阐述基本原理。施加交流源时,二极管在正半周导通,将电容充电至瞬时峰值减去二极管正向压降。输入电压跌至该储存电平以下时,二极管反向偏置,阻止电容向源放电。于是电容保持周期内达到的最高电压。
该器件本质是半波整流器后接滤波电容。
*SPICE 03441.eps C1 2 0 0.1u R1 1 3 1.0k V1 1 0 SIN(0 5 1k) D1 3 2 diode .model diode d .tran 0.01m 50mm .end
注:二极管在正半周导通,将电容充电至峰值电压减去正向压降。

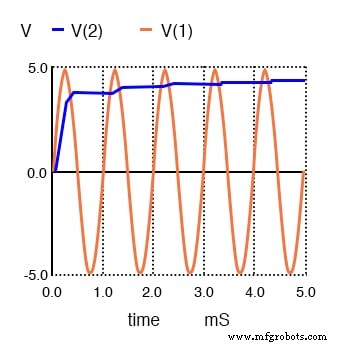

因串联电阻和二极管正向电压(硅管约0.7 V),电容不升至输入5 V峰值。需几个周期达稳态峰值电压。
电源应用中,同概念用于半波整流器。串联电阻由变压器副边(通常几欧姆)和大得多的滤波电容(数百微法)替代。此60 Hz电源可输出约100 mA,但半波设计因需大量滤波通常受限。
峰值检测器也见于收音机电路,如矿石收音机,整流信号用于解调调幅波。
