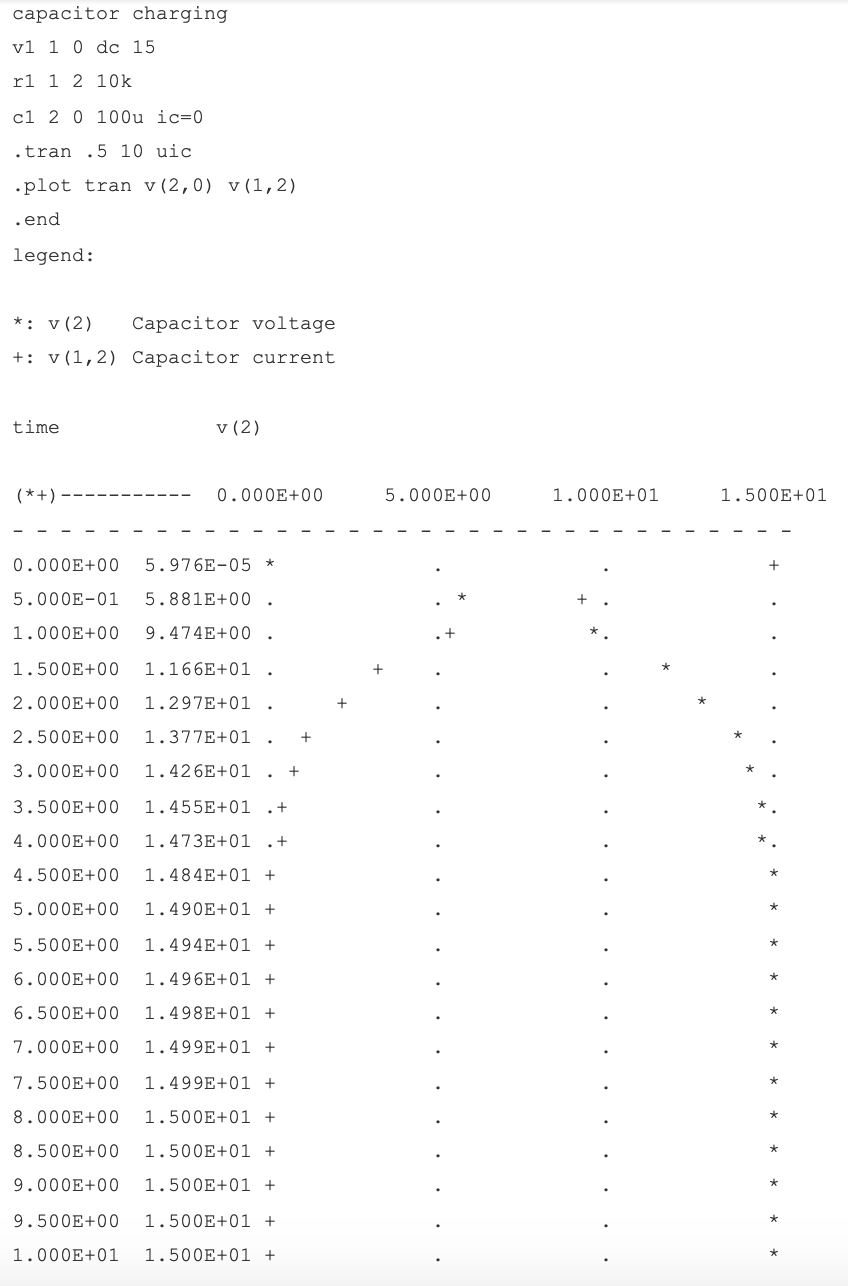

理解电容器瞬态响应：充电动态、渐近行为与SPICE仿真

电容器如同所有电子元件，有必须遵守的操作极限，以确保电路可靠性和性能。 电容器工作电压 工作电压：电容器本质是两导体间夹介质。超越介质击穿电压导致内部短路、永久损坏。选用时工作电压应比电路最大电压高至少20%。 电容器极性 极性：特定电容器（尤其是电解类）制造时在一电极沉积薄绝缘层。此结构使其对电压极性敏感；反接会破坏介质短路器件。电解电容明确标注极性箭头或加号。无极性类型——陶瓷、薄膜、聚酯、气介——无此标记，可双向接入。 电容器等效电路 等效电路：实体电容器呈现有限串联电阻（ESR）和并联漏电阻（RL）。这些寄生元件影响纹波处理、散热和频响。现代工艺使ESR达亚毫欧、漏电阻超1012Ω，

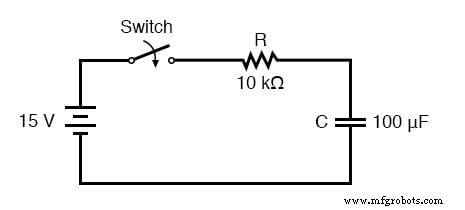

电容器在电场储存电能，功能似微型二次电池。全放电电容器两端零伏，充电电容器维持稳压，镜像电池行为。 接外部电压源时，电容器吸能充电。端电压零时初始表现为短路，汲取最大电流，直到电压升至匹配电源。 充电过程中端电压趋向施加电压，电路电流成比例减小。电容器电压等于电源电压时，实为开路，不再汲取电流。 实例：10kΩ电阻充15V电池。下表展示电容电压、电流随时间变化： 时间电池电压电容电压电流 015 V0 V1500 µA 0.515 V5.902 V909.8 µA 115 V9.482 V551.8 µA 215 V12.970 V203.0 µA 315 V14.253 V74.68

电感器在电流产生的磁场中储能，与电容器电场储能截然相反。磁储存使电感器阻抗电流变化，电容器阻抗电压变化。 初始未得能电感器——无磁场、零电流——接电压源时表现为开路。试图维持电流为零，全源电压跨其两端。 随时间电感器电流趋向电路允许最大值，端电压相应下降。端电压趋近零（理想情况）时，电感器实为短路，以可忽略压降通全电流。     合闸瞬间电感器电压等于电池电压，因其作开路。随时间电压衰向零，电流升向稳态值。电感器电压等电池电压减去电阻压降（I·R）。 串联R-L电路，15V电池、1Ω电阻，电流从0A渐近15A。下表用实测值演示时变行为：   时间电池电压电感器

交流发电机产生电压极性随时间平滑变化，绘图形成特征正弦波。 交流电压随时间图（正弦波）。 发电机电压轨迹中，正负极性过渡连续；变化率过零点峰值、波峰最慢。这镜像0-360°数学正弦函数，如下表。 三角正弦函数 角度(°)Sin(角度)波角度(°)Sin(角度)波 00.0000零1800.0000零 150.2588+195-0.2588- 300.5000+210-0.5000- 450.7071+225-0.7071- 600.8660+240-0.8660- 750.9659+255-0.9659- 901.0000+峰270-1.0000-峰 1050.9659+285-0.96
