理解变压器相位关系与点标记法
变压器中相位为何重要
变压器本质上是交流（AC）设备，初次级绕组的相对相位决定了电压电流如何在它们间传递。清晰掌握这些关系对电路设计师和维护专业人员至关重要。
用 SPICE 仿真相位关系
使用简单的 SPICE 瞬态分析，可视化初次级电压在时间上的对齐。下例建模一个带电阻负载的 10:1 降压变压器：
spice transient analysis file for use with nutmeg: transformer v1 1 0 sin(0 15 60 0 0) rbogus1 1 2 1e-12 v2 5 0 dc 250 l1 2 0 10000 l2 3 5 100 k l1 l2 0.999 vi1 3 4 ac 0 rload 4 5 1k .tran 0.5m 17m .end nutmeg commands: setplot tran1 plot v(2) v(3,5)

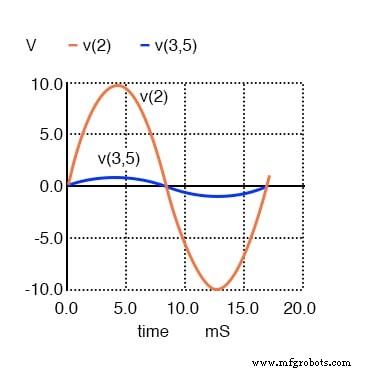

次级电压 V(3,5) 与初级电压 V(2) 同相，幅值减小十倍。
此配置下次级电压恰为初级十分一，次级电流增大十倍，两波形保持同相。
电流相位关系
用 Nutmeg 绘制支路电流：
nutmeg commands: setplot tran1 plot I(L1#branch) I(L2#branch)

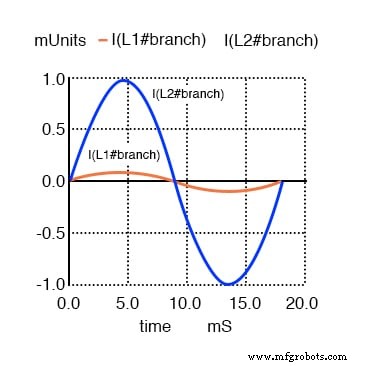

初次级电流同相；次级电流大十倍。
解读变压器极性
电感器本身无极性标记，故变压器相位关系取决于绕组连接方式。为标准化此点，制造商采用点标记法，一种简单而强大的符号。

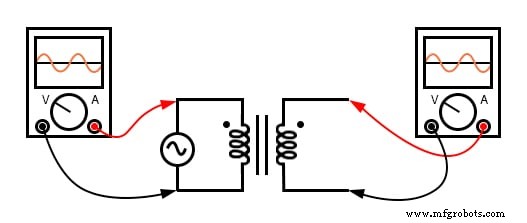

点标记放在每个绕组对应端子旁。当点标记在变压器同侧对齐时，初次级电压同相（零度移相）。若点标记在相反侧，次级相位反转 180°。

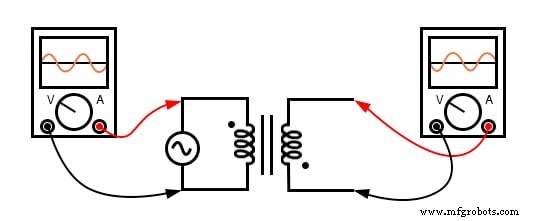

相反点标记指示 180° 相位反转。

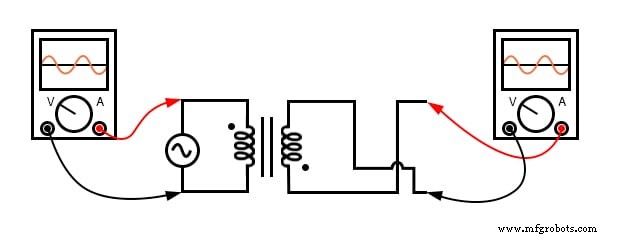

通过交换初级或次级绕组连接，可有意改变相位关系：
两绕组均按匹配点标记连接，产生同相关系。
关键要点
- 理想变压器下，初次级电压电流成正比，且点标记匹配时保持零相移。
- 点标记法是指示绕组极性的行业标准，确保电路设计中正确的相位关系。
