组合开关插座装置专业接线指南：图解与安装技巧

组合开关插座装置接线图解与安装

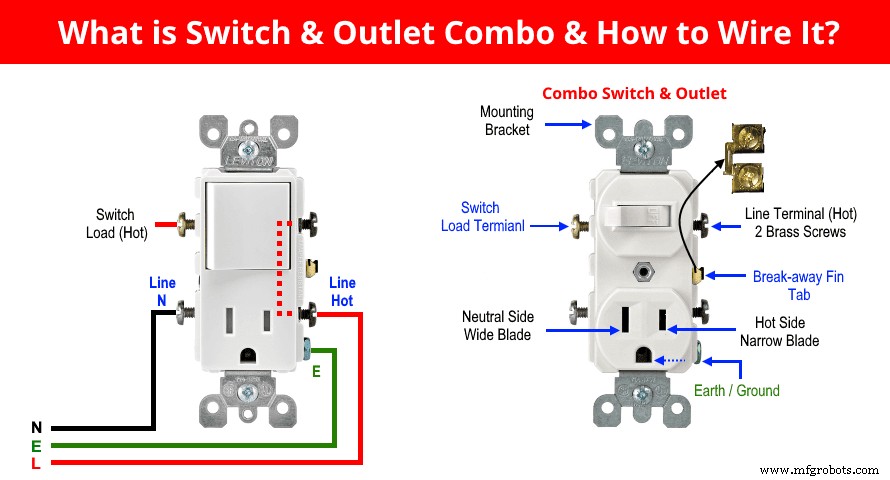

什么是组合开关/插座装置及如何接线？

组合装置将开关和插座集成在同一盒内。内置开关可控制盒内插座。开关也可经跳线控制额外负载点（如照明点）。

安装前须知组合GFCI与组合开关插座的基本区别。普通组合开关插座Line端子有完整分断片，GFCI/AFCI组合装置无。GFCI组合装置有Test/Reset按钮，一侧作Line（电源）端子，另一侧作Load端子，需保护的负载接Load端子。

• 相关阅读：如何接线指示灯开关？

组合开关插座装置中，窄片为Line（火线），宽片为Neutral（零线）。分断片完整连接火线侧，若需开关控制额外负载可拆除分断片；或在开关负载端子与下部Line端子间加跳线（拆除分断片后），即可控制盒内插座。

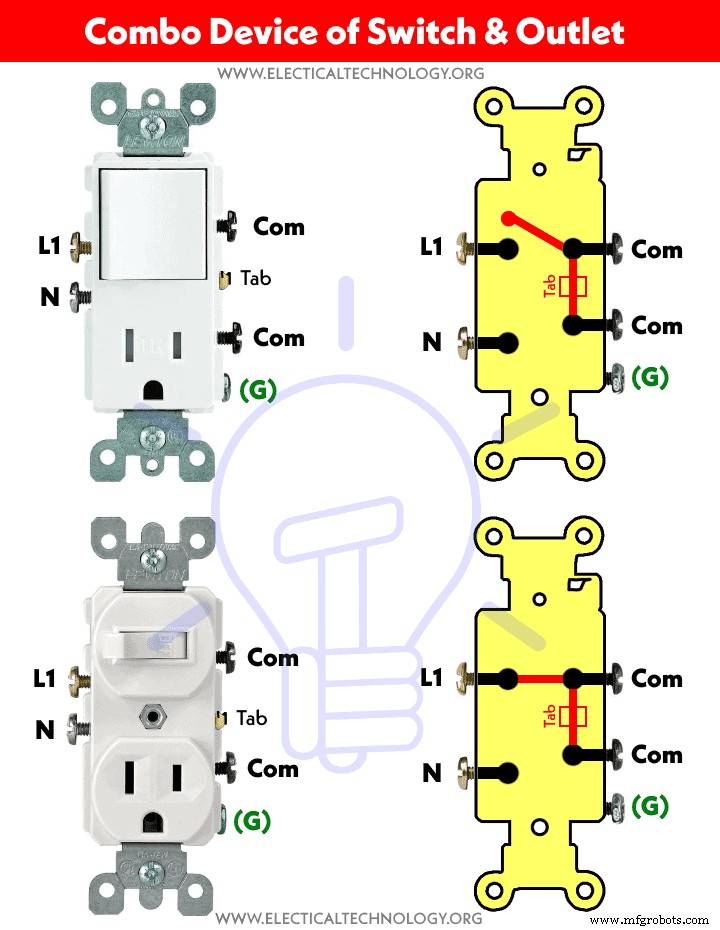

下图展示组合开关&插座装置工作原理：

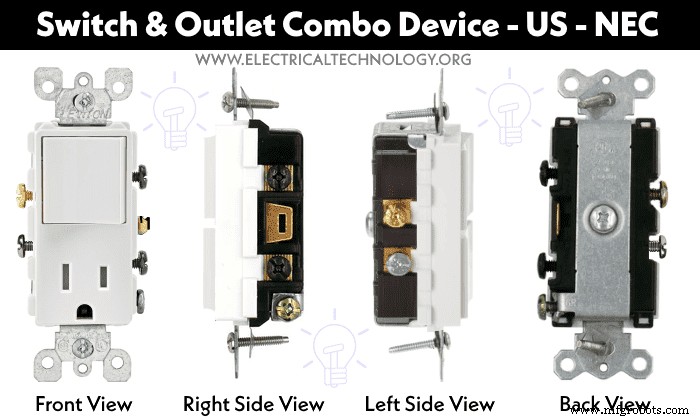

下图展示组合开关&插座装置不同视角：

本教程展示住宅区组合开关插座安装：控制照明点、给现有组合装置加装插座、开关插座分源供电、加装GFCI保护组合开关插座、用组合装置开关控制其内部插座。

• 相关阅读：如何接线插座？插座接线图

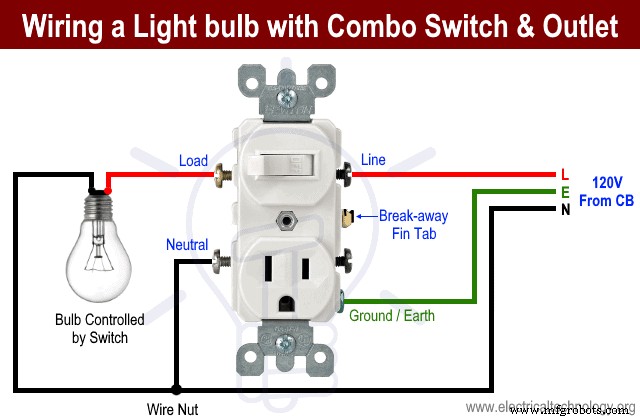

组合开关插座控制灯泡

此简易接线图中，组合开关&插座经断路器接120V交流电源。分断片完整，火线仅接Line侧一个铜端子。零线接银色中性端子。开关负载铜端子和零线接灯泡。

这样，内置开关控制照明点，插座可接其他负载插头使用。

别忘按当地规范做好接地。

相关接线：

• 如何接线GFCI插座？——GFCI接线电路图
• 如何接线AFCI插座？——AFCI接线电路图

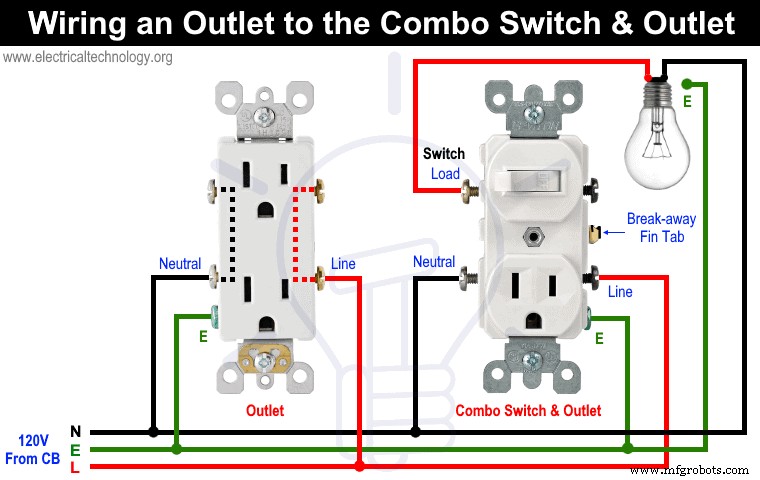

给组合开关&插座加装插座

此接线图中，组合装置内置开关控制照明点，插座供其他负载用。给组合装置加装插座，只需按图连接火、零、地端子。接线接头用紧线帽。

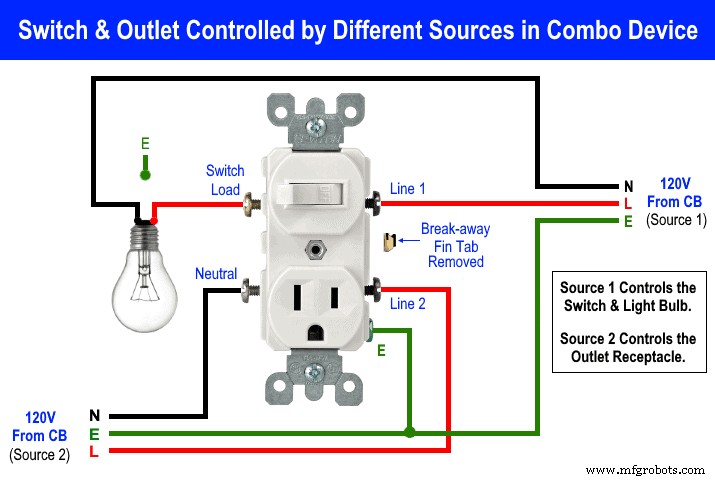

开关与插座分不同电源控制的组合装置接线

此接线中，内置开关由独立电源（不同断路器线路）控制，插座接第二电源。做法：拆除Line端子间分断片，上端子接电源一，下Line端子接电源二。

下部零线接电源二零线，开关负载接负载点（风扇、灯泡等）。

注意：若现有或新组合装置无分断片，此接法不可行。

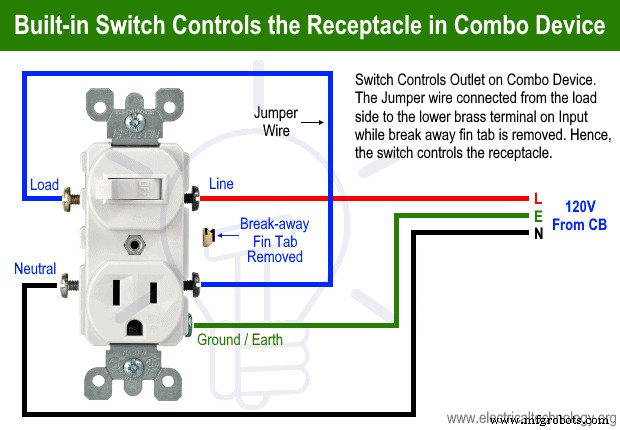

内置开关控制盒内插座的组合装置接线

此接法让内置开关控制组合装置内插座通断。拆除火线侧两热端子间分断片。取跳线连接开关负载端子与Line侧下热端子（如图）。最后按图接零线和地线。

这样，内置开关控制组合装置内插座通断。注意：若Line端子间无分断片，无法实现此连接。

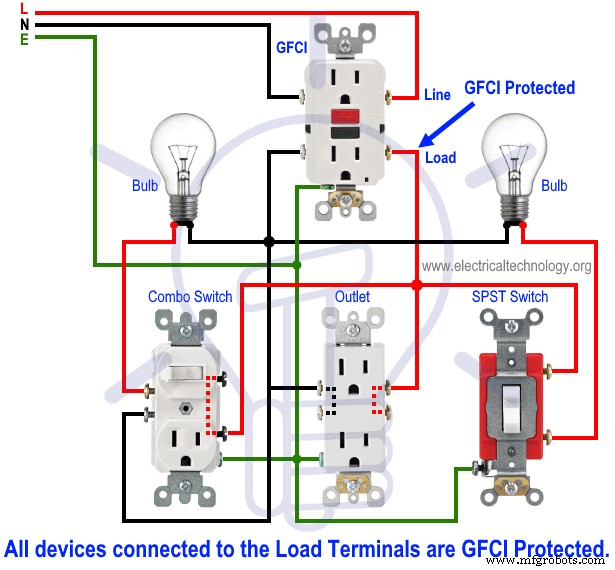

GFCI保护组合开关&插座接线

如前文，接在GFCI Load侧的插座、开关、组合装置均受接地故障保护。

下图中，组合开关&插座、普通插座、开关均接GFCI Load侧，故均受GFCI保护。

注意：若接在GFCI Line侧，则完全不受GFCI保护。

相关阅读：如何接线三控组合开关与带地插座？

电气插座通用信息：

注：文中红表火、黑表零、绿表地仅作示意，请遵循当地NEC、IEC等色码标准。

• 15A、20A断路器分别用14、12号线。
• 15A、20A GFCI分别只能装15-20A、20A（非15和30A）断路器上。
• 铜螺丝接火线（黑/棕/红），银螺丝接零线（白/蓝），绿螺丝接地线（绿黄/裸铜）。
• 插座无色码螺丝时，查说明书或咨询持证电工。
• 240V插座接线不需零线。
• 四孔插座需零线，断路器需接4线：双火线（L1、L2）、零线、地线。
• 根据负载额定值选择合适电压、电流规格开关、导线截面及MCB。

预防措施：

• 接线前务必断开主断路器，确保电源关闭。
• 如不确定接线图，请联系持证电工安装。
• 作者不对因使用本信息或错误接线造成的任何损失、伤害或损坏负责。请务必小心，电力极其危险。
