宿舍接线电路图：设计、运行与开关控制详解
宿舍接线电路图及其运行原理
宿舍接线电路专为自习时间设计，供舍监/管理员督促学生学习而非早睡。
宿舍接线中，舍监室装SPST（单刀单掷/单控）主控开关。宿舍房间灯用SPDT（单刀双掷/双控）开关控制。所有开关和灯按特定布局配置：自习时间外，学生可自行用双控开关开关房间灯；自习时间内，舍监合上主控开关，学生无法关灯；自习结束，舍监断开主控开关，学生恢复自主控制。
- 相关接线教程：仓库接线图——隧道接线电路及工作原理
宿舍接线电路

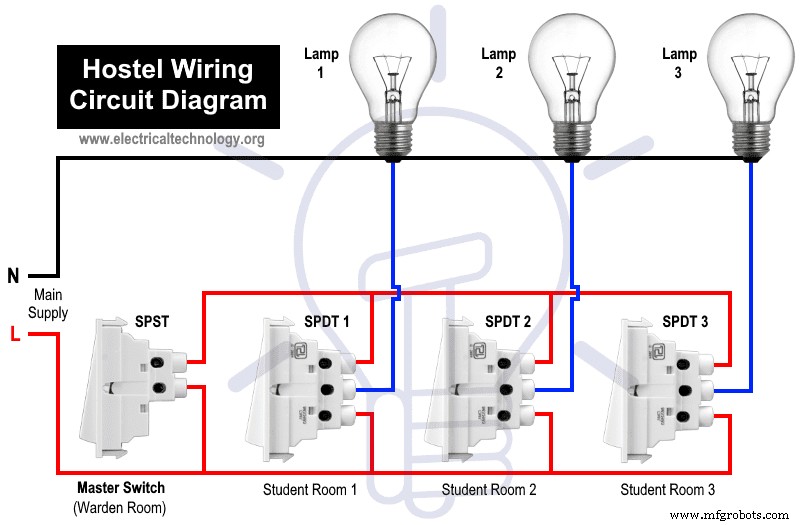

下图为宿舍接线电路图。
所需材料：
| 元件 | 额定值 | 数量 |
| MCB | 120V或230V, 5A | 1 |
| 单控开关 | SPST, 5A | 1 |
| 双控开关 | SPDT, 5A | 3 |
| 灯泡 | 40 W | 3 |
| 导线规格 | 按额定值选 | 2 |
接线步骤：
- 首先断开主断路器，确保主电源关闭。
- 所有开关接地/接地端子（图中未示）。
- 从MCB引零线直接三盏灯（如图）。
- 火线接SPST开关第一端子及所有SPDT开关下端子。
- 引一根辅助线连接SPST开关上端子与所有SPDT开关上端子。
- 所有灯泡接SPDT（双控）开关公共端（中间端子）。
- 合上主断路器及相关断路器，测试电路是否完美工作。
工作原理：
若管理规定自习时间18:00-22:00，舍监18:00合上主控开关。此时学生即使拨动房间SPDT开关也无法关灯。
自习结束22:00，舍监断开主控开关。学生即可用房间双控开关自主开关灯。
宿舍接线电路按以下序列运行：

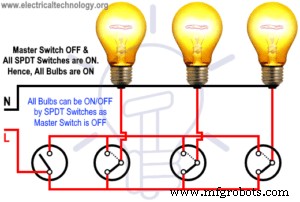

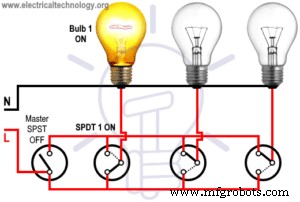

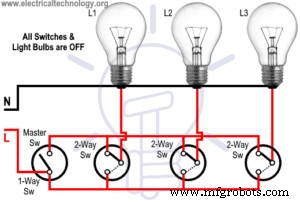

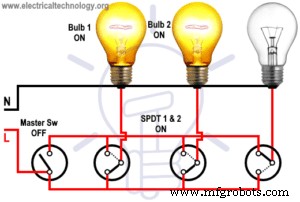

主控开关（SPST）断开时（22:00-18:00）。
- 所有灯泡可由学生房间相关SPDT开关自主开关。

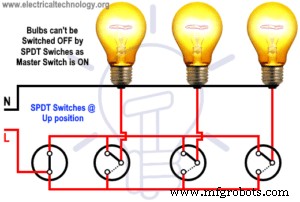

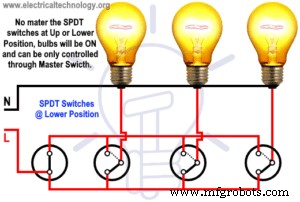

主控开关（SPST）合上时（18:00-22:00）。
- 所有灯泡强制点亮，无论学生房间SPDT开关处何位置。
宿舍电路工作原理可通过动图或视频理解。
注意：可按需扩展更多开关和灯，但主控开关自习时段承载所有负载，需选用更高电压电流规格主控开关、导线及MCB。
