光伏板与蓄电池串并联组合接线深度解析

光伏板与蓄电池串并联组合接线详解

为何要用这种光伏板与蓄电池同时串并联的“复杂”组合，而非简单串联或并联？取决于系统需求：需同时提升充电电压和电池储能容量 (Ah)，利用并联电流相加、串联电压相加的特性（串联电流不变、并联电压不变），兼得两者优势。

• 相关阅读：光伏板串联、蓄电池并联 12/24/48V 系统

当充电功率与储能容量均需提升时，需将光伏板与蓄电池按系统要求串并联组合。下文详解实操。

光伏板与蓄电池串联

两块板或电池负极接正极、正极接负极。两块 6V/12V/24V、150W、12.5A 光伏板及 12V、100Ah 电池串联后：

电流： I₁ = I₂ = 12.5A（各支路电流相同）；电池串联电流 100Ah = 100Ah

电压： V₁ + V₂ = 12V + 12V = 24V（电压相加）

• 相关阅读：光伏板并联、蓄电池串联 24V 系统

光伏板与蓄电池并联

同极相连：负接负、正接正。两块同规格板并联：

电流： 板输出电流 12.5A + 12.5A = 25A；电池容量 100Ah + 100Ah = 200Ah

电压： V₁ = V₂ = 12V = 12V（电压不变）

• 相关阅读：光伏板与蓄电池串联接 24V 系统

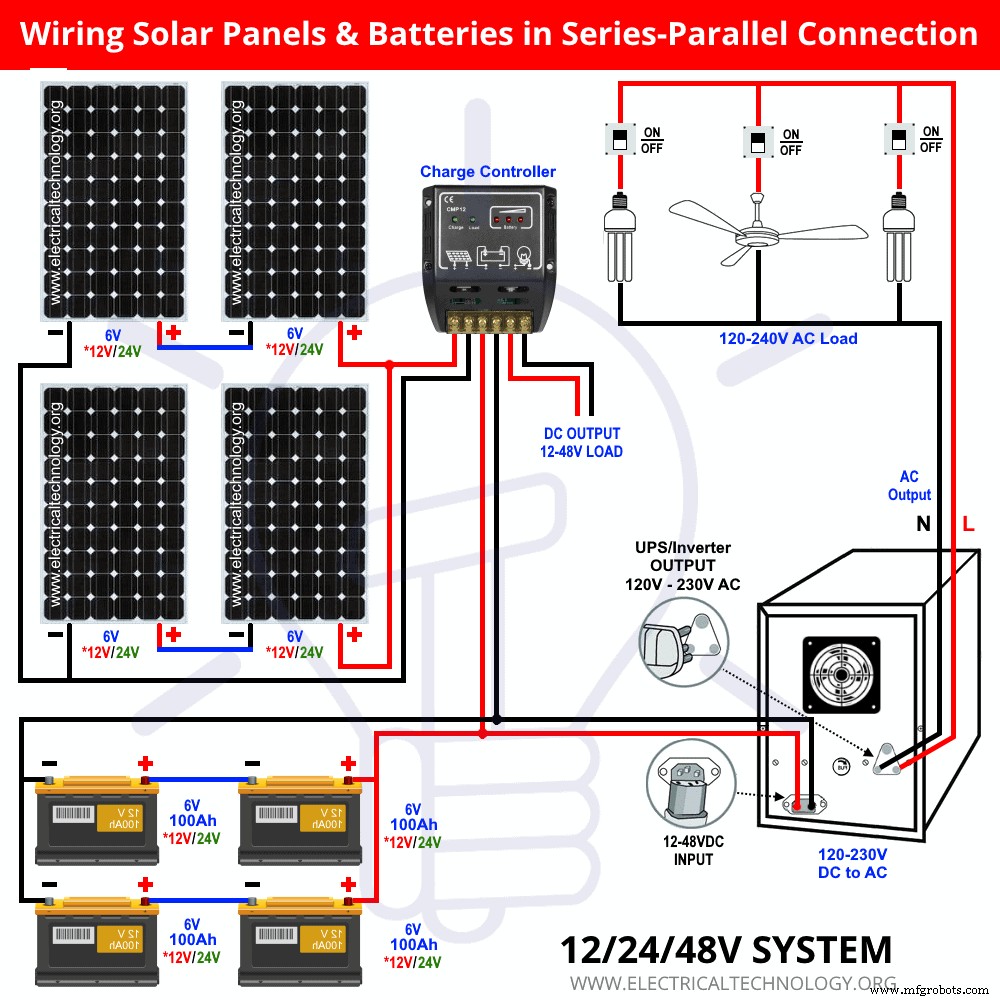

光伏板与蓄电池串并联组合：

利用串并联最大化 12V 光伏板与电池效率，同时提升充电功率与储能容量。适用于 6V 微型项目至 24V/48V 家用系统。

假设设备：

• 4 块光伏板：12V、150W、12.5A
• 4 块蓄电池：12V、100Ah

目标：构建高效 24V 绿色能源系统。

操作：前两块板串联、后两块板串联（成两组串联串），再将两组并联。电池同理。结果如下：

串并联光伏板电压电流：

单组串联：12V + 12V = 24V，电流 12.5A

两组并联：电压 24V = 24V，电流 12.5A + 12.5A = 25A

光伏板电压从 12V 提升至 24V，充电电流从 12.5A 提升至 25A。

• 相关阅读：光伏板与蓄电池并联接 12V 系统

串并联蓄电池电压电流：

电池组同理：电压从 12V 提升至 24V，容量从 100Ah 提升至 200Ah。

单组并联：12V = 12V，电流 12.5A + 12.5A = 25A（注：此处原文似有笔误，电池并联应为容量相加）

两组串联再并联：12V + 12V = 24V，电流 25A = 25A

达成 24V 电压与 200Ah 容量，符合 24V 系统设计。经充电控制器接入负载设备。

光伏板与蓄电池串并联组合接 24V 系统实操

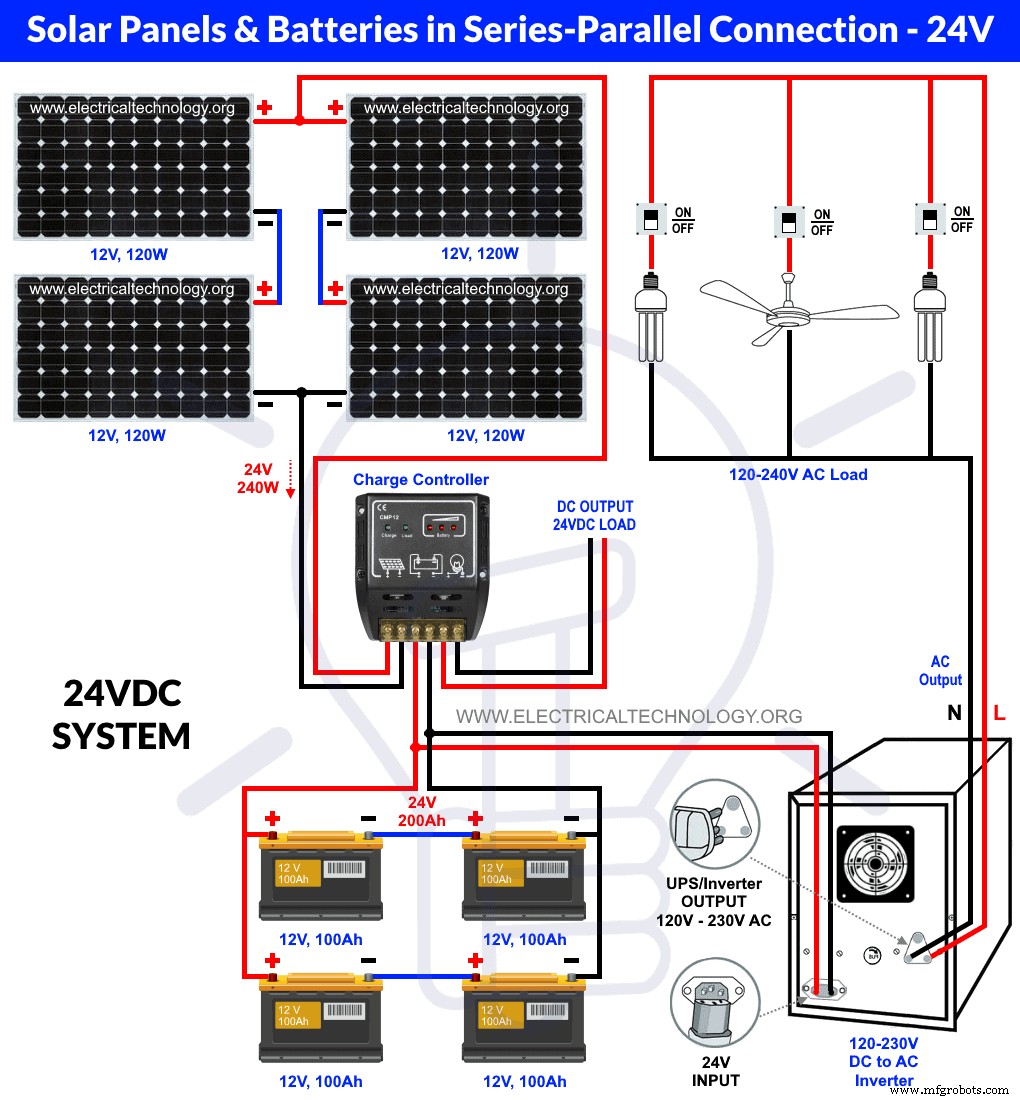

下图展示四块 12V 光伏板与四块 12V、100Ah 电池串并联组合。光伏板经充电控制器接电池与直流负载，交流负载经逆变器接入。日间光伏供电，夜间/阴天电池备用。全自动 UPS 接线实现自动切换，无需额外 ATS。

关键提示：

• 串联：电压相加（如两块 12V 板/电池串联得 24V），电流/容量不变
• 并联：电流/容量相加（如两块 12V、5A 板并联得 12V、10A；两块 12V、100Ah 电池并联得 12V、200Ah），电压不变

重要注意事项：

串联、并联、串并联时，务必确保光伏板与蓄电池额定电压一致。严禁 6V 电池与 9V/12V 电池混联，光伏板同理，严禁 12V 板与 6V/24V 板混联。
