光伏板经逆变器/UPS接交流负载接线指南

光伏板接 UPS-逆变器、12V电池与120-230V交流负载

本基础光伏接线教程演示如何通过 UPS/逆变器、充电控制器将光伏板接交流负载，同时兼顾直流负载与电池连接。

采用单元制系统：120W、12V 光伏板，100Ah、12V 电池，120/230V 自动 UPS 实现自动开关机。需光伏系统四大基础组件：光伏板、充电控制器 (PWM/MPPT)、电池、逆变器。

该接线兼容交直流负载。交流负载经 UPS/逆变器供电，利用电池储能备用；亦可不接电池，光伏经在线 UPS 直供交流负载。直流负载可直接充电控制器直流输出端。
光伏板经逆变器/UPS接交流负载接线指南

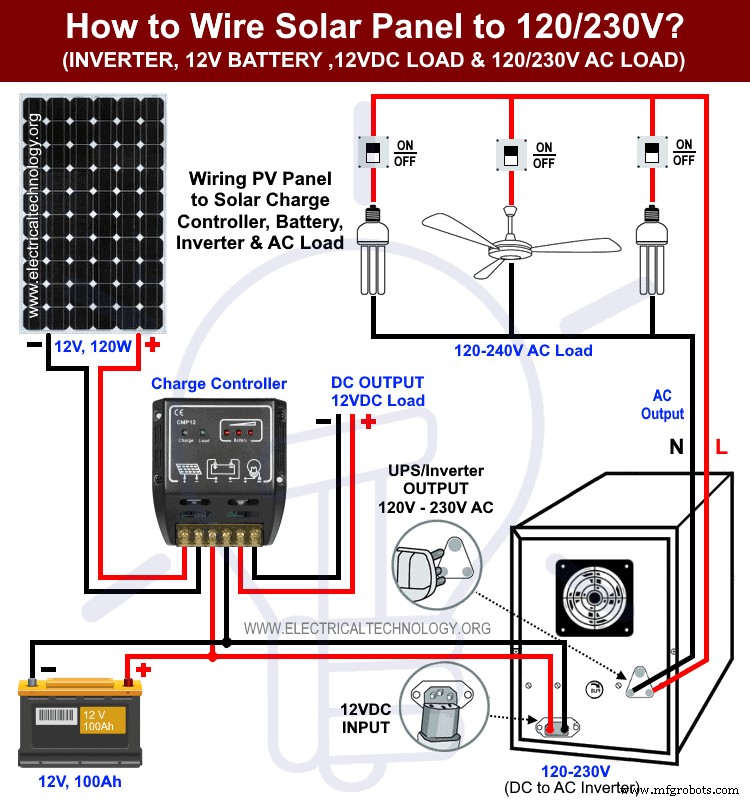

接线图：120W、12V 光伏板直接 12V 充电控制器。电池与逆变器接控制器电池端子（正负对应）。直流负载接控制器直流输出端。120V/230V 交流负载（风扇、灯等）接 UPS 输出端。

系统可同时驱动交直流负载。注意：单块板和电池负载能力有限，且多负载同时接入会降低充电速率。为避免过载，需按需求将多块板、多组电池串并联扩容（前文已详述）。

需根据用电需求核算光伏板功率及备用储能容量，前文相关链接已全面覆盖。

优势：得益于自动 UPS 接线，光伏供电与电池供电全自动切换，无需额外手动/自动切换开关或 ATS。
