遥控车电路终极指南：从零构建、故障排查到精通RC模型
遥控车是孩子们最爱的玩具之一，成年人也难以抗拒其魅力。遥控车电路是核心部件。市面成品虽多，但亲手组装的乐趣无可替代。不过零件繁多、工序复杂，往往让人望而却步。本文将为你拆解难点，梳理遥控车电路原理与制作全流程——仅需简单PCB与常用元件即可上手。
什么是遥控电路？

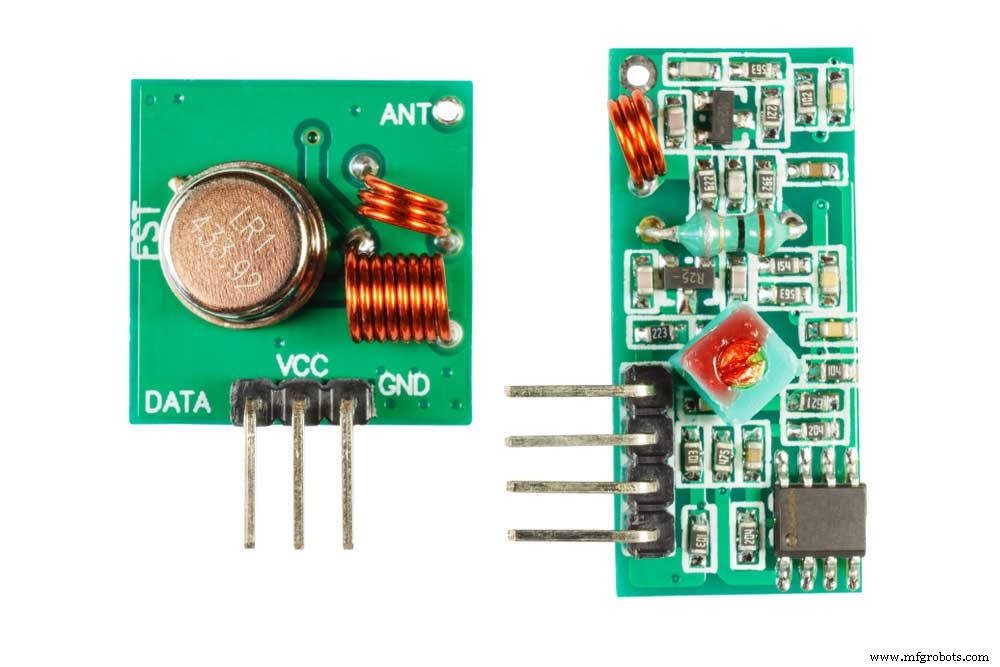

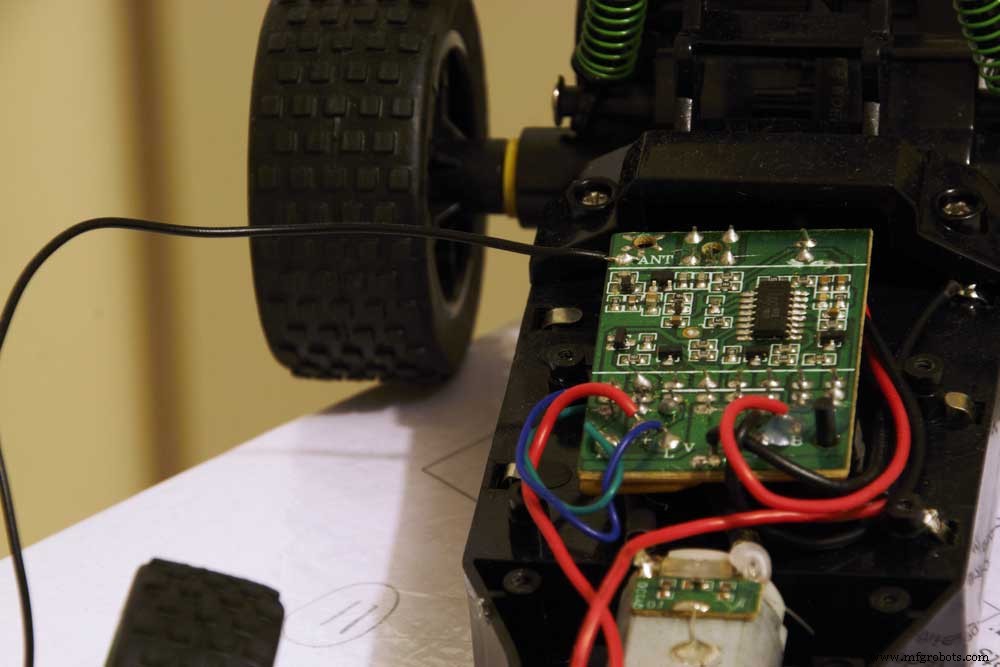

遥控车电路板
遥控电路指可远距离操控的电路装置，主要为无线（少数有线）。广泛应用于DVD、电视、玩具等。拥有遥控电路意味操作无束缚，但有效距离受限：普通家电仅近距离可控，高端无人机等可远距操控。

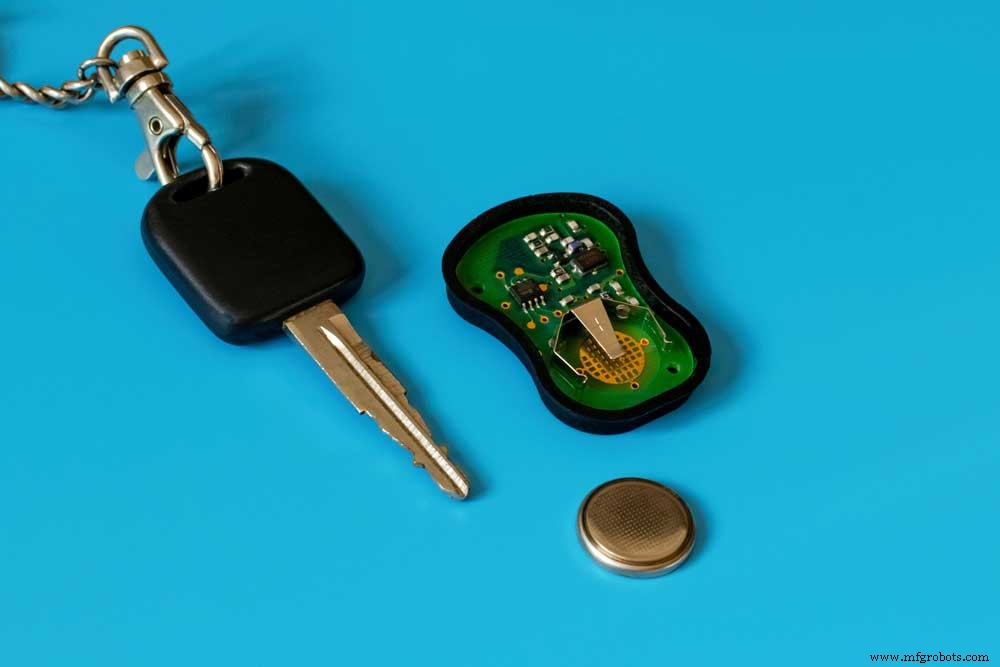

汽车钥匙遥控电路
早期遥控（如老电视）用超声波；现代遥控多用红外数字编码脉冲。红外技术可控制电源、速度等多功能。市面有专用遥控器，也有通用型。
遥控车如何工作？
玩遥控车不仅是推着跑，背后原理很酷。多数设备用无线电信号工作：发射机发射特定频率信号，接收机接收解码并转化为动作。

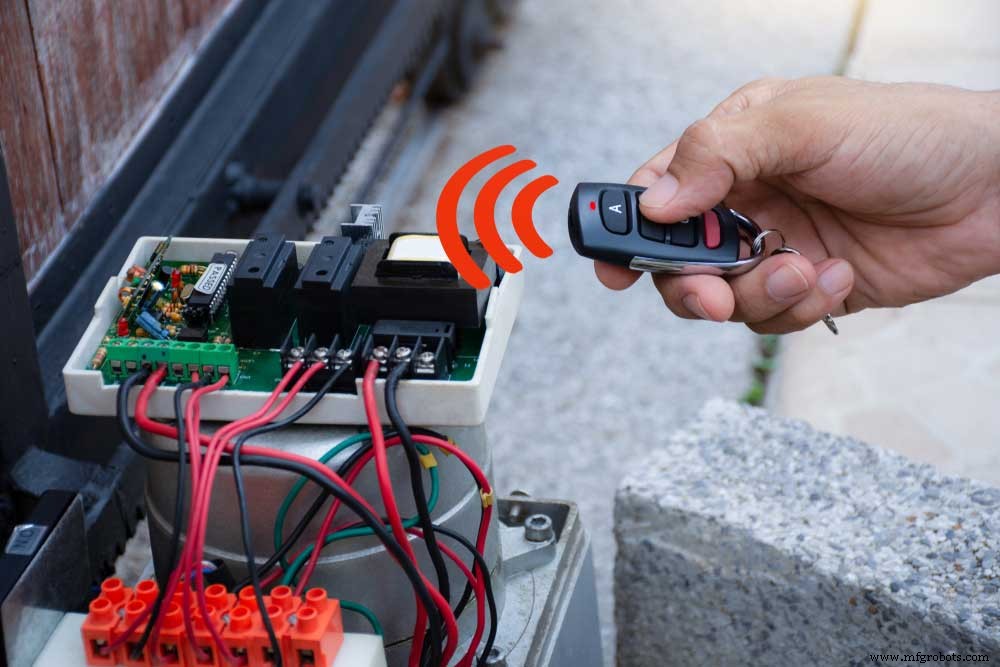

检查遥控无线电信号
内部流程：
- 发射机经控制器以特定频率发送信号（含前进、后退、左、右指令），由车载电池供电。
- 触动控制杆使电触点接通，发射特定脉冲序列（脉冲数对应动作）。
- 接收机解码脉冲，驱动相应电机/舵机执行动作。接收机时刻监听发射机信号，瞬时响应指令。
遥控车核心部件
发射机

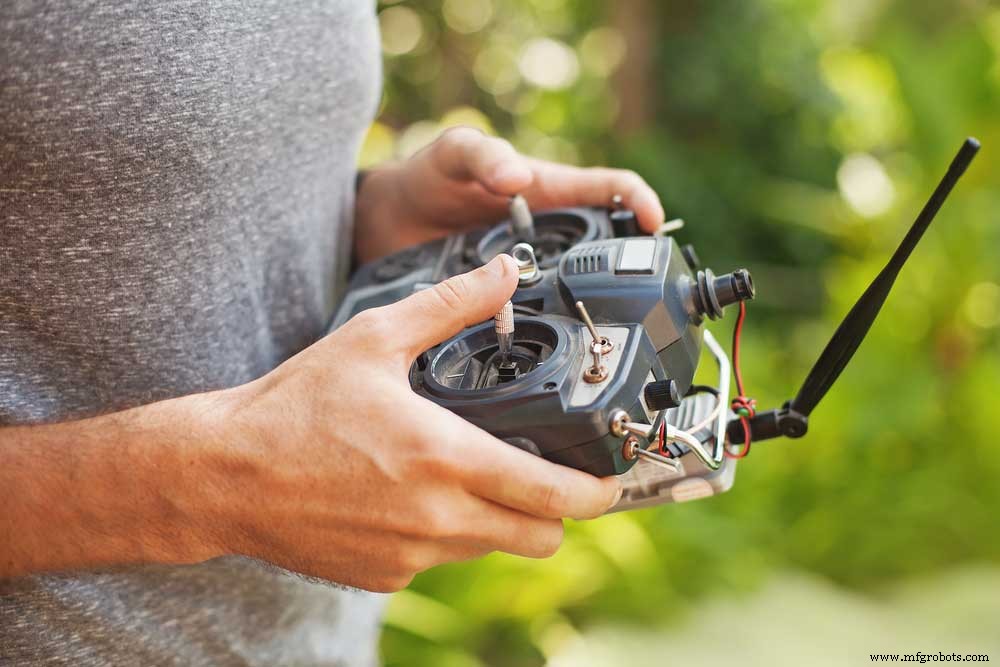

手持发射机
发射机是“大脑”，手持控制器，按键操作发射无线电信号至接收机，原理类似电视遥控器。
接收机

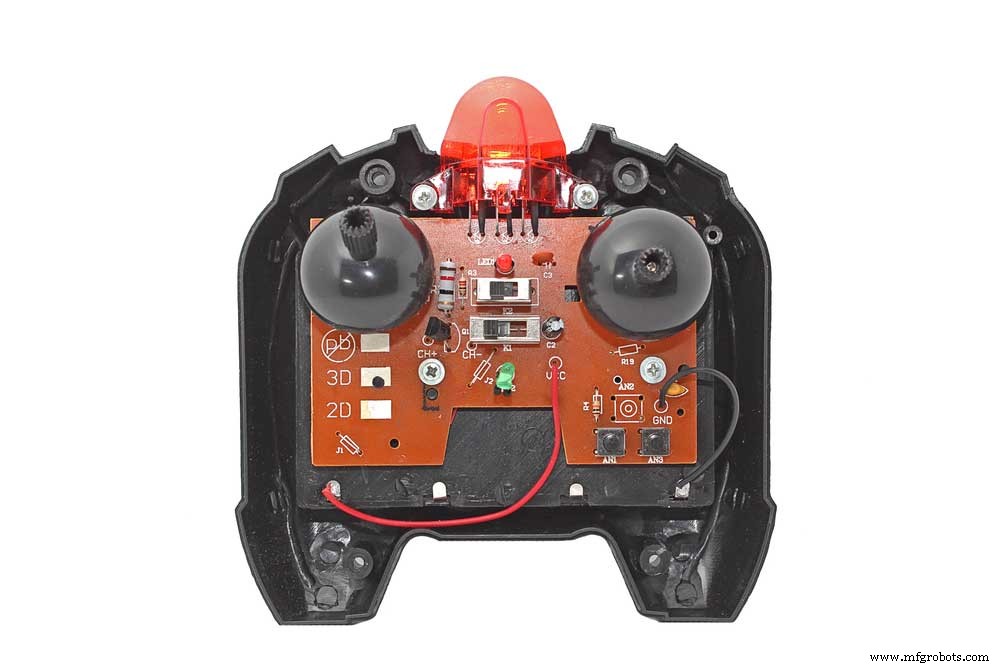

电路板上的接收机与发射机
接收机捕获发射机信号并解码为机械动作，相当于天线角色。
电机

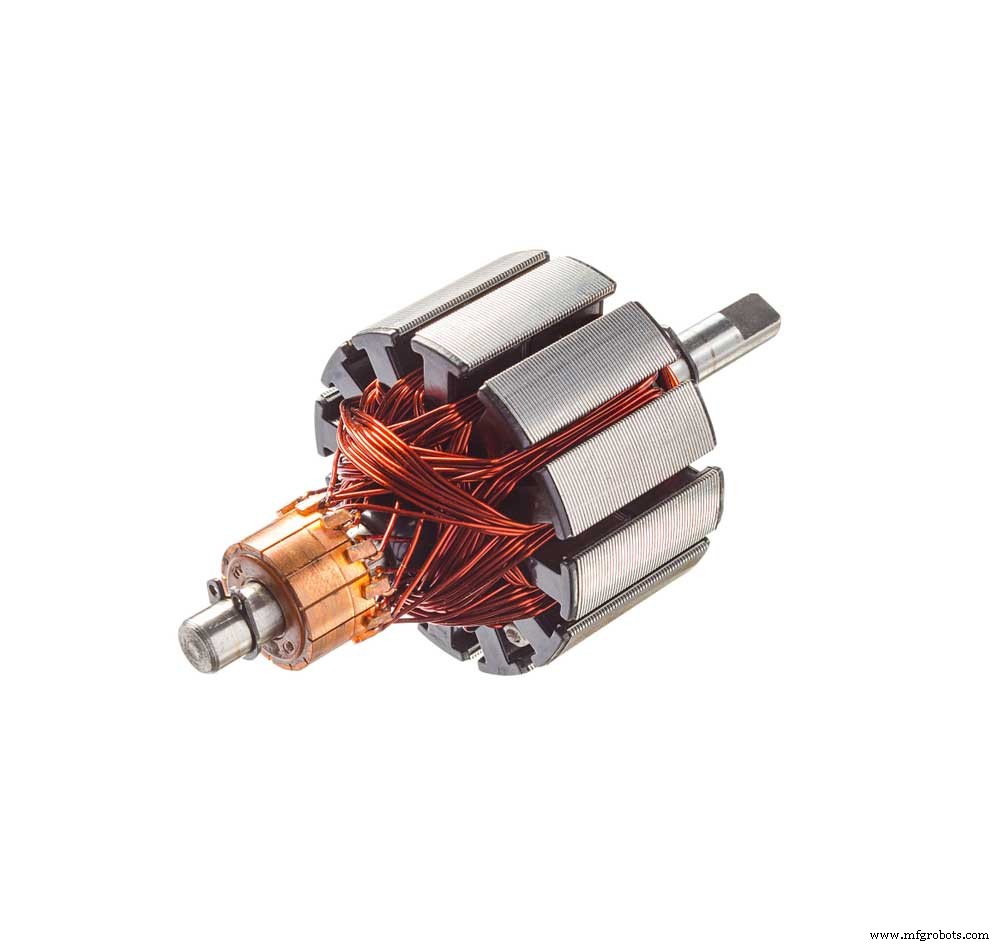

电动马达
电机驱动车辆运动。可装多个：一个控制前轮转向，一个驱动后轮前进后退。老款也有四电机分别驱动单轮。
电源
装电池的RC车
多数RC车用电池为电机、接收机等供电；部分油动模型用甲醇燃料引擎。
电路板
RC车电路板
电路板是“心脏”，处理各部件间信号与电荷转换。
舵机

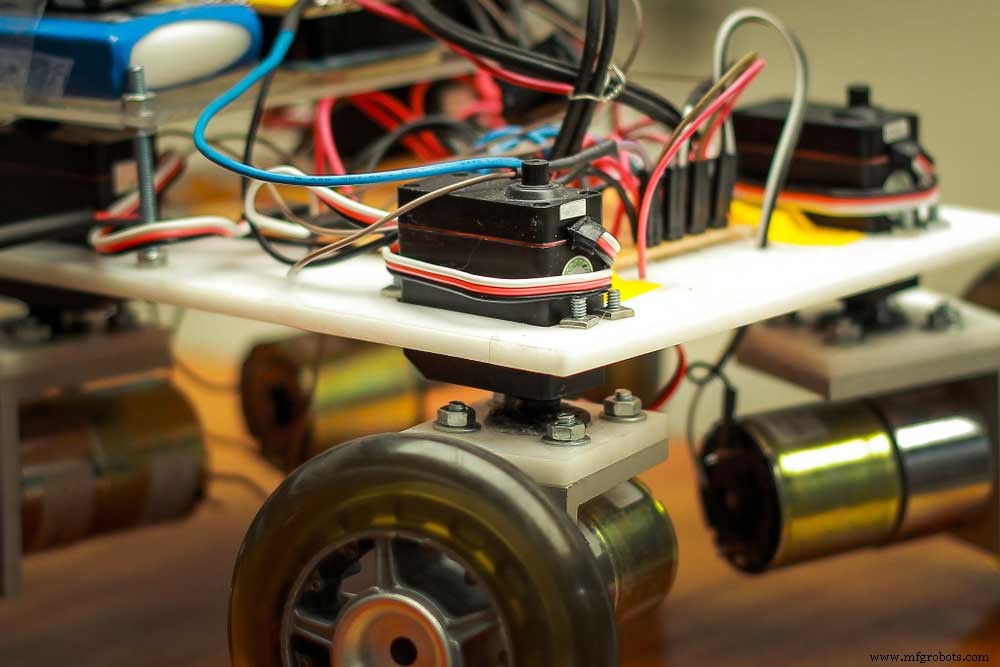

RC车舵机电路
舵机将电能转为机械运动，通常操控转向系统，精准控制行驶方向。
调速器

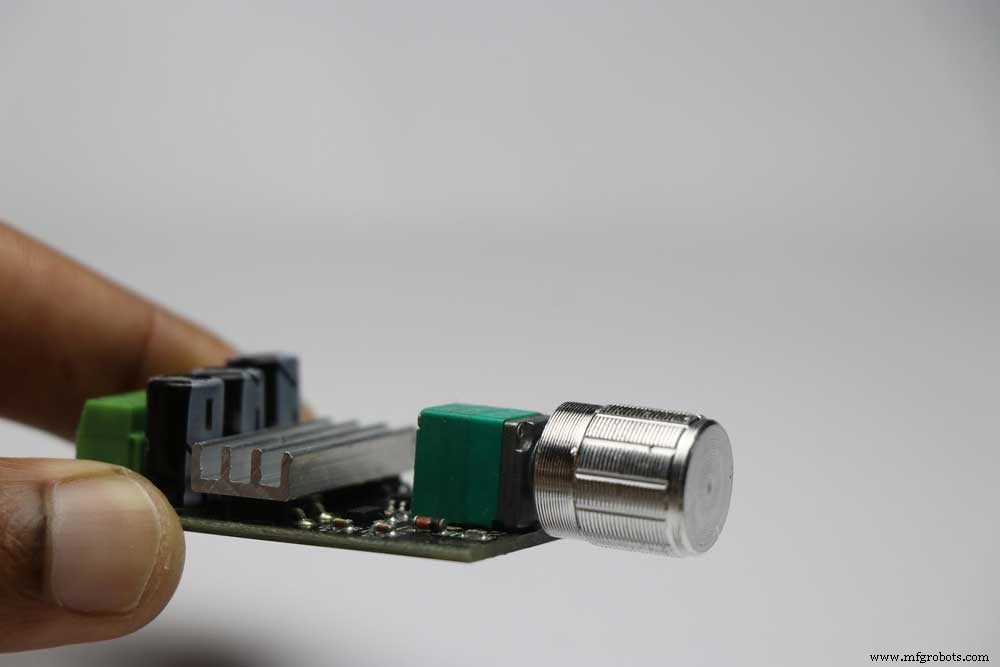

直流电机调速器
调速器维持车速与转速稳定。电动车用电调（ESC），油动车用油门舵机。
所需元件清单
- 稳压器 (1)
- 印制电路板 (2)
- 1N4001二极管 (1)
- 散热片 (1)
- HT12E编码器 (1)
- HT12D解码器 (1)
- 434MHz射频发射模块 (1)
- 434MHz射频接收模块 (1)
- 1/4W 1k电阻 (1)
- 1/4W 3.3k电阻 (1)
- L293D半桥驱动器 (1)
- 16V 100μF电解电容 (2)
- 5mm绿色LED (2)
- 1/4W 47k电阻 (1)
- 1/4W 1M电阻 (1)
- DPDT船形开关 (2)
- 9V电池扣 (1)
- 塑料外壳 (1)
- 三轮底盘套件 (1)
- SPST船形开关 (1)
- 焊锡 (1)
- 9V电池 (1)
- 绝缘快速连接器红色母头 (4)
- 快速连接器红色公头 (4)
- 剥线钳 (1)
- 尖嘴钳 (1)
- 斜口钳 (1)
- 焊台 (1)
- 吸锡器 (1)
- 美工刀 (1)
- 打火机 (1)
- AWG22单芯连接线 (1卷)
制作步骤
步骤1：制作底盘
用底盘套件搭建车架基础。撕去紧固件和底盘保护膜。将紧固件装入底盘四槽及船形开关处。安装轮式编码器至电机侧，注意编码器朝内（车内侧）。用套件螺丝螺母固定电机，电机黄色标识朝前。电池盒固定车身上方，万向轮装底盘底部。
步骤2：制作接收机电路
遥控电路图
按下列对应关系在PCB上插件焊接：
- HT12D → U1
- L293D → U2
- 射频接收模块 → U3
- 1N4001 → D1
- 50k电阻 → R1
- 1k电阻 → R2
- 5mm绿色LED → LED1
- SPST船形开关 → S1
确认所有元件位置正确，剪除多余引脚。
步骤3：制作发射机外壳
取塑料板按1:1比例开两个DPDT船形开关孔。用加热美工刀加工。装入开关，用5mm钻头开LED孔，2mm钻头开天线孔。
步骤4：制作发射机电路

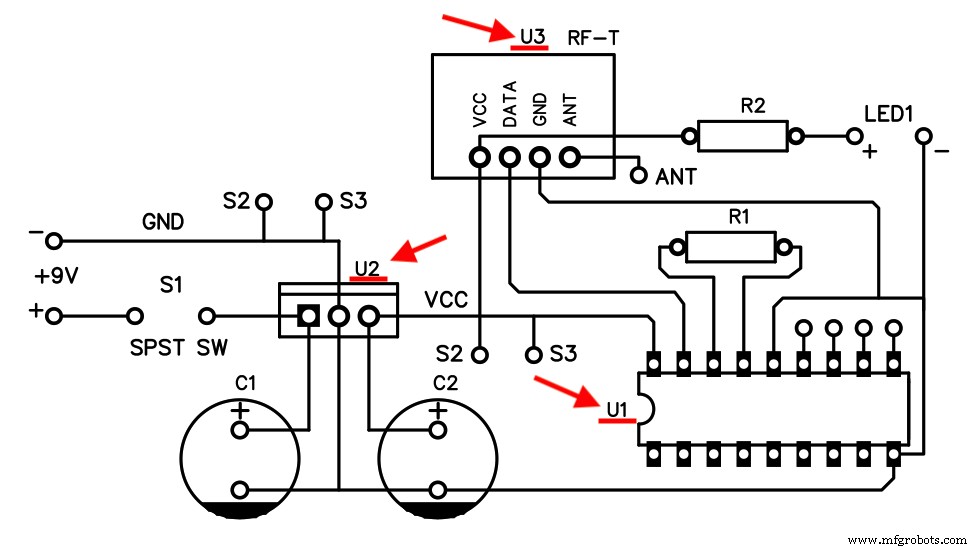

PCB焊接对应关系：
- 7805稳压器 → U1
- HT12E编码器 → U2
- 射频发射模块 → U3
- 1M电阻 → R1
- 1k电阻 → R2
- 16V 100μF电解电容 → C1 & C2
- 5mm绿色LED → LED1
- SPST船形开关 → S1
- 左DPDT船形开关 → S2
- 右DPDT船形开关 → S3
确认元件位置正确，剪除多余引脚。
步骤5：最终检查
电池盒红线接PCB正极，黑线接负极。用万用表测量电压引脚，确保接线无误。
结语
遥控车是市面最有趣的产品之一。设计虽异，但核心原理相通。续航距离是选购/自制的关键指标——更远距离意味着更好体验。希望本文能助你启动项目。更多疑问欢迎联系我们。
