自制汽车报警器：设备的好处和制作方法

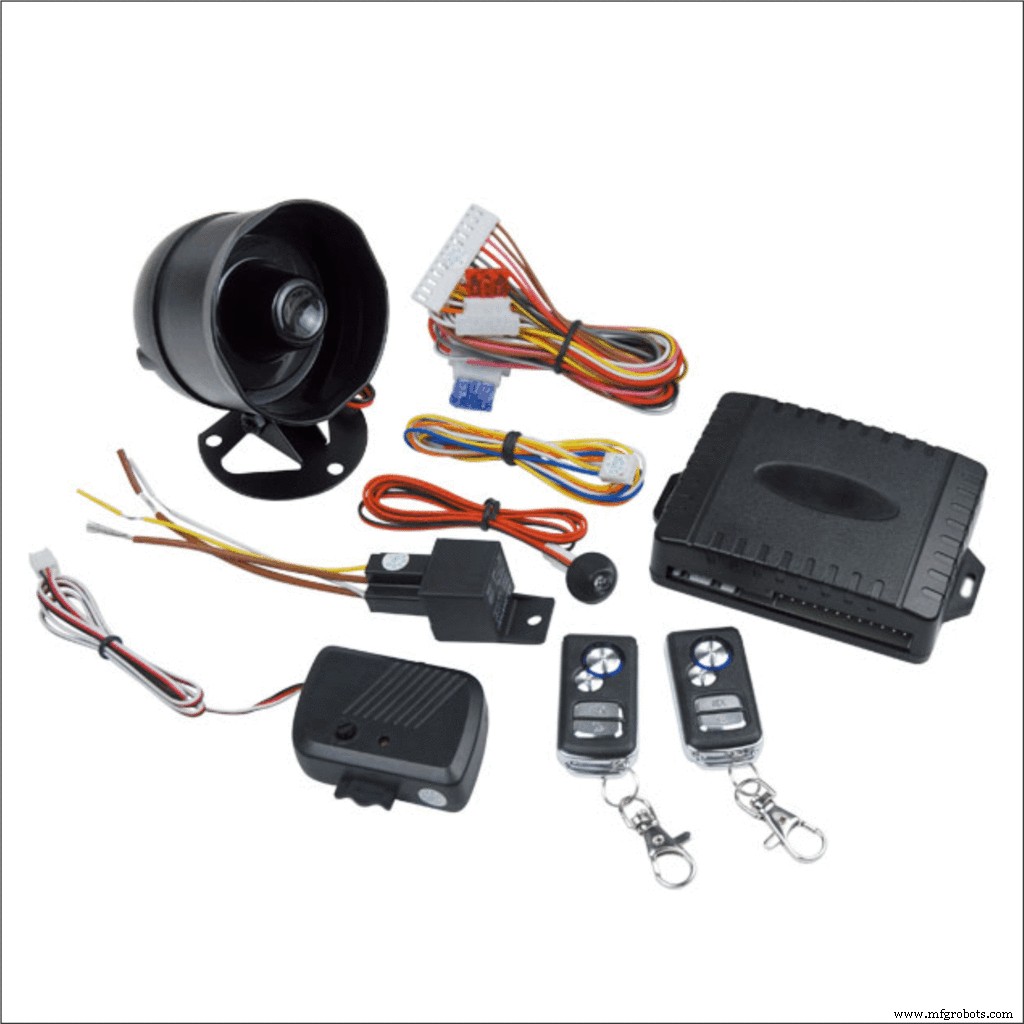

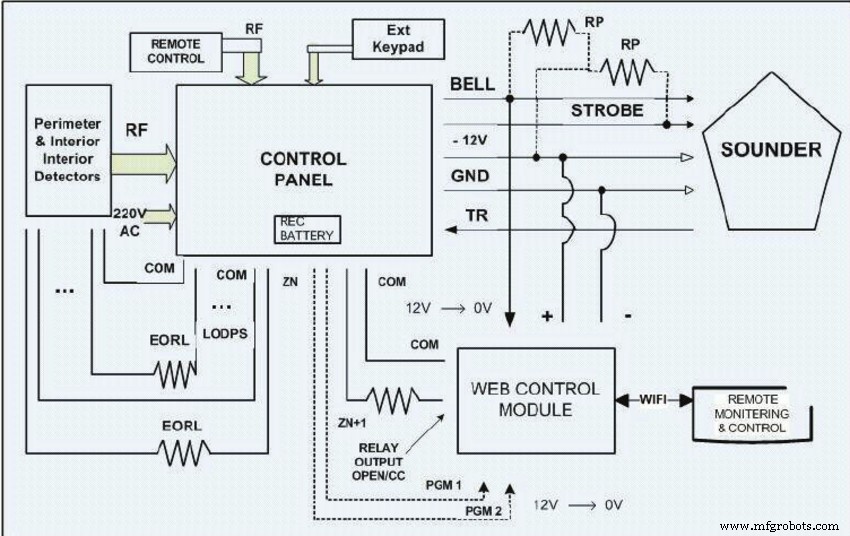

汽车防盗器

您是否知道在过去 30 年中，仅美国就经历了全国机动车盗窃率的上升？ Statista 的这份报告还显示，每 100,000 人中有超过 240 例病例。这是什么意思？这意味着您的汽车是小偷的天然目标。那么，前进的方向是什么？很简单，你可以得到一个汽车警报器——只要你能省下一大笔钱。但如果你买不起，最好的办法是自制一个汽车报警器。

本文将向您展示如何在家中创建一个简单的 DIY 汽车警报器，而不会破坏银行。此外，我们将分享在您的汽车上安装警报器的好处。

为什么需要汽车报警器

汽车警报器带有障碍。但它们的利大于弊。

固定特性

在汽车入室盗窃期间，并非每个小偷都会对警报系统的巨响感到不安。但是还有其他方法可以得到这样的小偷。这就是带有固定运动传感器功能的警报器的用武之地——它可以防止汽车在警报器激活时启动。

毫无疑问，此功能将汽车的安全级别提高了 2 倍。

降低保险费用

更换被盗的汽车非常昂贵。这就是为什么许多汽车保险政策都为防止盗窃提供激励措施的原因。

此外，无论您是添加售后系统还是您的汽车配备了工厂安装的警报器，它都可以为您节省成本。也就是说，您可以获得合理的保险费率折扣。

远程启动选项

远程启动选项是一个方便的功能。事实上，防盗报警遥控启动器可以帮助您足不出户暖车。

当您将车停在 3000 英尺范围内时，远程启动器也会派上用场。使用此功能，您可以在接近汽车之前启动汽车。

帮助您跟踪您的车辆

如果没有固定功能，入侵者可能会在您的警报响起并开车离开时忽略它。但是当警报器有跟踪装置时，它就变得不可能走远了。在这种情况下，汽车只会在一定距离内移动并在最大范围内停止。

一些高级跟踪功能将允许您将手机用作遥控器来启动“杀死命令”。这样，警察可以通过其主动式汽车警报系统轻松找到您汽车的位置。因此，您的汽车会在停止时冻结。

自制汽车报警器- DIY汽车防盗器

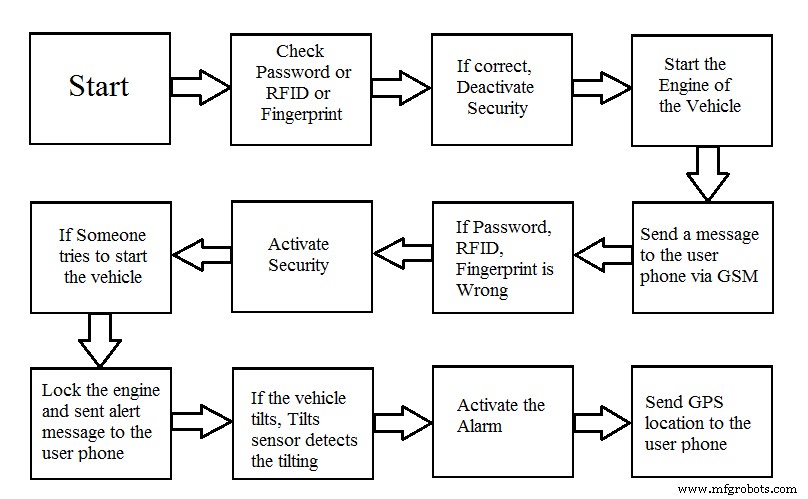

汽车防盗框图

来源：Researchgate ℅ 阿布塔亚布诺曼

设计

GSM 汽车报警器允许您使用后续未接来电来锁定和解锁您的车辆。有趣的是，您可以启动警报指示灯并停止汽车的引擎。这样，您就不会产生任何费用。

也就是说，您可以通过连续响铃（在车主的电话中）解锁您的汽车。并通过拒绝来电进行锁定确认。此外，您可以为系统的手机分配许多号码。这样手机就会有反应，你可以通过号码高效操作。

当有入侵或闯入时，手机会向主人的手机发送呼叫作为警告。它将通过恢复呼叫来做到这一点。此外，如果您忘记锁车，这没问题，因为警报器具有内置的自动锁定系统。

也就是说，您需要在附加的电话模块中安装预付费 SIM 卡。另外，需要注意的是，这个系统只有在你的车没有安全系统的情况下才能工作。

触发电路

自动触发电路

需要的组件

• 二极管 – 1N4007
• R23 – 10K
• C16 – 0.1/100V PPC
• T6 – BC557
• R21 – 220 欧姆
• 继电器 - 12V/400 欧姆
• R19 – 22K
• T4/T5 – BC547
• C15 – 47uF/25V
• R18 – 100 欧姆
• C14 – 2.2uF PPC
• R20 – 4K7
• L1 – 40mH，蜂鸣器线圈（您也可以从任何标准压电蜂鸣器中获得）
• R22 – 1K

注意：电阻为 1/4 瓦 5% CFR（除非我们另有说明）。

在电路中，您会看到两个小型晶体管电路。两种电路都有助于产生主要的“哔哔声”。而且是从手机的耳机孔里出来的。

在此期间，您可能会注意到铃声旁边出现不必要的故障。因此，阻止强射频干扰进入主控制电路至关重要。这是因为干扰可能会扭曲整个电路并产生奇怪的结果。

也就是说，您可以包括 L1、R18 和 C16 来纠正干扰。此外，只要音调继续，放大的信号就会通过进入继电器来为电路供电。

此外，您可以在继电器的 N/O 触点上连接电源电压。因此，主触发器控制电路在电路工作时会收到一个逻辑高电平信号。

使用继电器的想法是确保您只能通过特定脉冲（真实铃声）来操作触发电路。也就是说，来自细胞的杂散干扰不会触发电路——如果它可以打破 L1、R18 和 C16 的防御。

自制汽车报警器- 主要控制电路

该电路有助于根据其获得的输入信号生成逻辑高或低响应。此外，您还可以使用此电路对您的汽车和点火系统进行中控锁（激活和停用）。

需要组件

• R8 – 22E(2W)
• 齐纳 - 4.7V/400mW
• C6/C7/C8 – 33uF/25V
• R1/R7 – 1M
• C1 – 100uF/25V
• R2 – 10K
• C9 – 0.1 PPC
• R3 – 39K
• 二极管 – 1N4148
• R4/R5 – 2M2
• C3/C4/C5 – 0.22 PPC
• T1-BC547
• IC1、IC2 – 4093
• R6 – 10K
• C2 – 10uF/25V

自动锁定容量

当系统锁定时，N2 趋于高。当 N2 输出低电平时，它会启动 N4 进行计数。自动锁由 N4 和 N5 组成。因此，如果其中任何一个被禁用，自动锁定将不起作用。

因此，基于 R1 和 C1 值，N5 的输出将在一定时期内增加。它会在 N1 输入端产生一个触发脉冲。然后，它将切换回其锁定位置。因此，这意味着您的电路只能在一段时间内保持解锁状态。

中央和点火控制电路

需要的组件

• RL1/RL2 – 12V/100 欧姆/10A
• R24 – 15K
• T8 – D1351
• 双刀双掷
• C18/C17 – 470uF/25V
• D14 – 1N4007
• T7 – BC547

继电器驱动电路由T8、R24、T7组成。因此，当电路接收到来自电路的脉冲时，T7和T8创建并断开点火继电器。

也就是说，中控锁装置中的中继组连接到 T1。因此，中央锁定操作将处理解锁和锁定您的门。它这样做是为了与点火系统同时执行。

自制汽车报警器- 回拨功能

需要的组件

• 继电器 - 12V/400 欧姆
• R9 – 10K
• IC3 – 4069
• R17 – 1k
• R10 – 2M2
• IC 2（N6、N7、N8）– 4093
• R11 – 330K
• T2/T3 – BC547
• R12 – 4K7
• D8/D11/D12 – 1N4007
• R13 – 39K
• D9/D10 – 1N4148
• R14 – 1M
• C13 – 47uF/25V
• R15 – 1K
• C11 – 0.001uFDISC
• R16 – 330E
• C10/C12 – 100uF/25V

与车门开关外的继电器线圈进行外部连接。因此，如果您的门在锁定位置保持打开状态，电路会将其识别为入侵。因此，它将激活继电器并启动单稳态（N6 和 N7）。

因此，N7 输出将减少。此操作将重置引脚 12 IC 4060。结果，IC 4060 将开始计数。然后 IC 的引脚 2 将增加几秒钟并自行扣住。所以，当手机来电时，就意味着失窃的主人。

大约 90 分钟后，单稳态将放电。在此之前，电路将保持不受干扰。也就是说，它不会响应主人手机上的未接来电。

自制汽车报警器- 来电拒接功能

当系统通过主人手机的未接来电锁定时，会出现一个脉冲。并且脉冲将移动到驱动晶体管的基极——它会短暂地执行一个继电器。

然后，所有者的电话将拒绝接听的电话，因为取消按钮已连接继电器的触点。因此，车主的手机会收到“号码忙”通知，表明汽车已安全锁定。

自制汽车警报器 - 如何在内部连接调制解调器单元

拆下保护键盘的外壳和内部金属网。撕下键盘贴纸以露出键盘。然后，通过将条带末端粘合到键盘上来固定电线。用金属网框和键盘贴纸固定接线。

当您使用它时，请确保您的电线已剥去末端 - 以增强与键盘的接触。之后，放置金属丝网以完成调制解调器组装。

至于充电部分，将调制解调器连接到限流电阻和稳压器 IC 7805。因此，它将以涓流方式为电池充电。之后，将预付 sim 卡放入调制解调器。然后，将其打开（短路取消按钮）。接下来，将号码保存在您将要操作的设备上，并通过调制解调器进行呼叫。您可以通过短接通话按钮 3 次来做到这一点。

将电路连接到良好的 12V 稳压直流电以测试设置。此时，您应该会看到调制解调器正在充电。

四舍五入

汽车警报器在保护我们的汽车方面起着至关重要的作用，因为它是小偷的天然目标。而且你不需要花钱买一个。这就是为什么我们分享了原理图和组件，您可以使用它们来构建一个更便宜且可行的选项：自制汽车警报器。

也就是说，你对这个项目有什么看法？您需要帮助来获得正确的组件来组装您的组件吗？请随时与我们联系。
