使用 Arduino 移位寄存器创建绚丽灯光序列

项目概述

本项目演示如何使用 Arduino UNO 和 74HC595 移位寄存器控制 8 个 LED，并通过 LCD 显示屏和按钮实现动画的编辑、播放、速度调节及循环次数设置。无需修改代码即可通过菜单交互创建自定义灯光动画，适合初学者学习移位寄存器、数组操作及人机交互界面设计。

核心功能

• 动画编辑：逐帧设置 8 个 LED 的开关状态，支持光标前后移动
• 参数调节：可调节帧间延时（动画速度）与循环播放次数
• 菜单交互：4 个按钮配合 16×2 LCD 实现完整菜单导航
• 断电保护：动画数据存储在数组中，上电后可直接播放

硬件清单

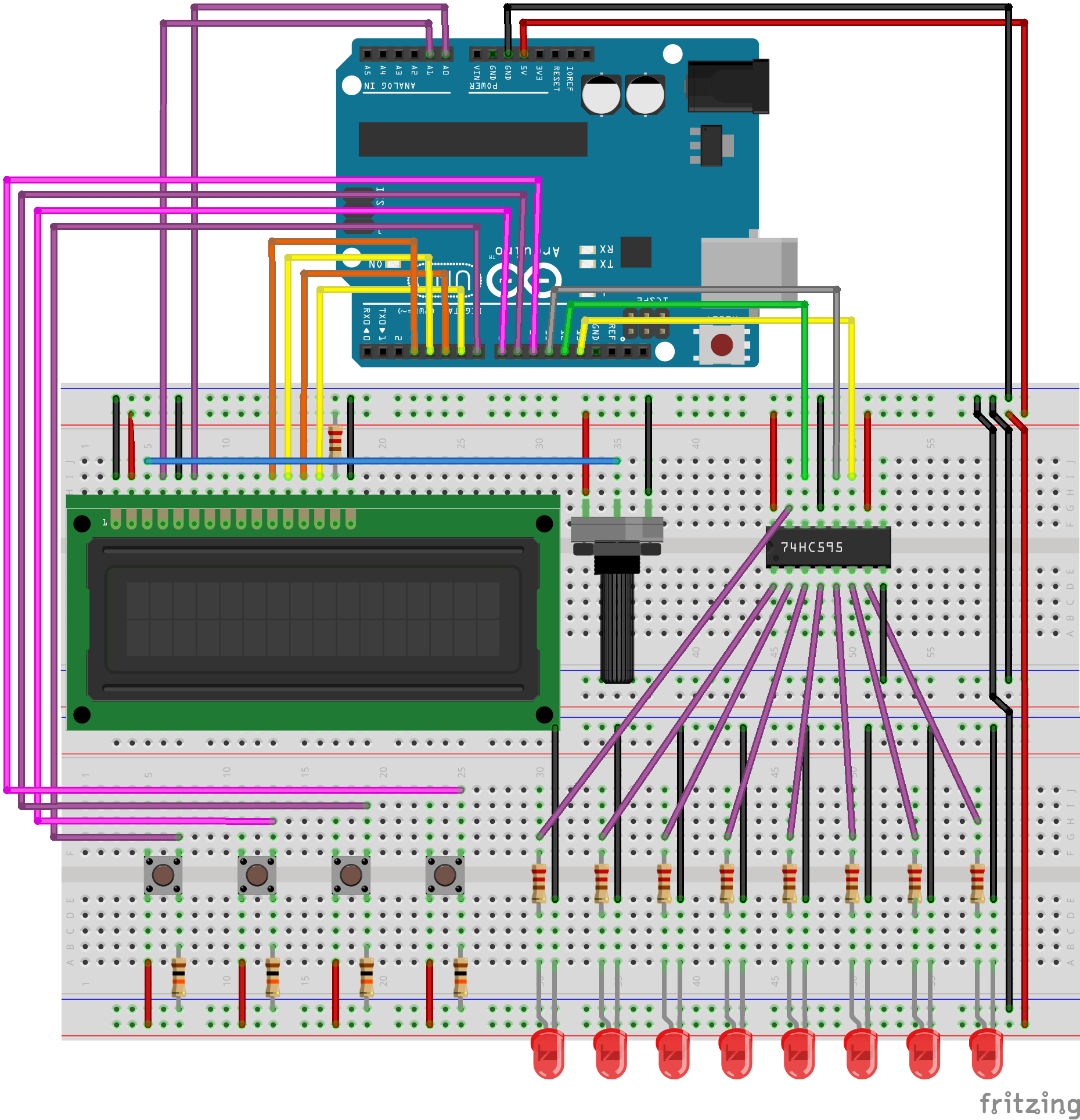

电路连接要点

74HC595 引脚映射

• DS (Pin 14) → Arduino Pin 12 (dataPin)
• SH_CP (Pin 11) → Arduino Pin 13 (clockPin)
• ST_CP (Pin 12) → Arduino Pin 11 (latchPin)
• Q0-Q7 → 8 个 LED 陽极（阴极接地，串联 220Ω）
• OE (Pin 13) 接地，MR (Pin 10) 接 VCC

LCD 接线（4 位模式）

• RS → A1 (Pin 15), EN → A0 (Pin 14)
• D4-D7 → Pin 3,4,5,6
• V0 接电位器中间脚，两侧接 VCC/GND 调节对比度

按钮矩阵（内部上拉）

• Btn1 (增/置 HIGH) → Pin 7
• Btn2 (减/置 LOW) → Pin 8
• Btn3 (光标左移) → Pin 9
• Btn4 (返回/确认) → Pin 10

软件架构

关键数据结构

#define ARR_SIZE 16  // 总帧数，可修改
#define LIGHTS   8   // LED 数量

bool ArrOne[ARR_SIZE][LIGHTS] = {false};  // 帧缓冲：每帧 8 位状态
byte lightArrOne[ARR_SIZE] = {0xFF};      // 移位寄存器字节缓存
int animSpeed = 50;   // 帧间延时 ms
int loopCount = 5;    // 循环次数

核心流程

1. setup()：初始化引脚、LCD、移位寄存器锁存脚，显示主菜单
2. loop()：轮询 4 个按钮，分发至对应功能：
   • Btn1 → Play() 播放动画
   • Btn2 → Create() 编辑动画
   • Btn3 → SetSpeed() 设置速度
   • Btn4 → SetLoop() 设置循环次数
3. Create()：双层循环遍历帧与位，实时刷新 LCD 显示光标与二进制预览
4. IntToHexToByte() + BoolArrayToByte()：将二维布尔数组转为字节数组供 shiftOut() 发送
5. Play()：按循环次数逐帧锁存输出，帧间延时 animSpeed

代码亮点与改进建议

现有代码特点

• 使用自定义 shiftOut() 实现 MSB 先行时序，兼容性强
• 状态机式菜单结构清晰，去抖动采用 delay(150) 简单有效
• 帧缓冲与显示缓冲分离，便于扩展多动画槽位

可优化方向

• 引入 PROGMEM 存储动画数据，突破 SRAM 限制，支持更多帧
• 添加 EEPROM 断电保存功能，掉电后保留用户编辑的动画
• 改用非阻塞定时器（millis()）替代 delay()，提升响应性
• 支持串口导入/导出动画数据，便于分享与备份

扩展玩法

• 级联多个 74HC595 控制 16/24/32 个 LED，制作跑马灯、频谱仪等效果
• 结合声音传感器或加速度计，实现声控/体感触发动画
• 移植至 ESP32/STM32，利用 Wi-Fi/Bluetooth 通过手机 App 编辑动画

常见问题排查

总结

本项目以「移位寄存器 + 菜单交互」为核心，展示了如何用极简硬件实现功能完整的灯光动画编辑器。代码结构清晰，极易扩展为多动画播放器、音乐频谱显示或节日装饰灯控制器。建议初学者从修改 ARR_SIZE、调整 animSpeed 入手，逐步理解数组与移位寄存器的配合原理。
