Arduino Nano 与 MPU-6050 构建实时陀螺仪游戏
元件与材料
| Arduino Nano R3 | ×1 |
| DFRobot 6 DOF 传感器 - MPU6050 | ×1 |
| 图形 OLED 128x64 | ×1 |
| LED (通用) | ×1 |
| 220Ω 电阻 | ×1 |
| 滑动开关 | ×2 |
必需工具
- 电烙铁
应用与在线服务
- Arduino IDE
项目简介
制作一个基于 MPU-6050 陀螺仪的实时游戏：倾斜传感器控制小球移动，在 1 分钟内尽可能接触方块，同时避免碰到边界。代码包含两种模式：D7 接地时运行游戏；否则运行陀螺仪测试程序，显示俯仰/横滚值、XY 网格，并根据距离原点远近改变蜂鸣器音调。使用 U8G 库驱动 OLED，需在草图文件夹放入 I2C 和 Kalman.h 文件（随 MPU-6050 示例提供）。完整接线图见下图，详细说明请访问作者网站 cassiopeia.hk。最终整机装入 3mm PVC 材料盒子中。
代码
代码较长，仅提供下载链接，请从项目页面获取完整源码。

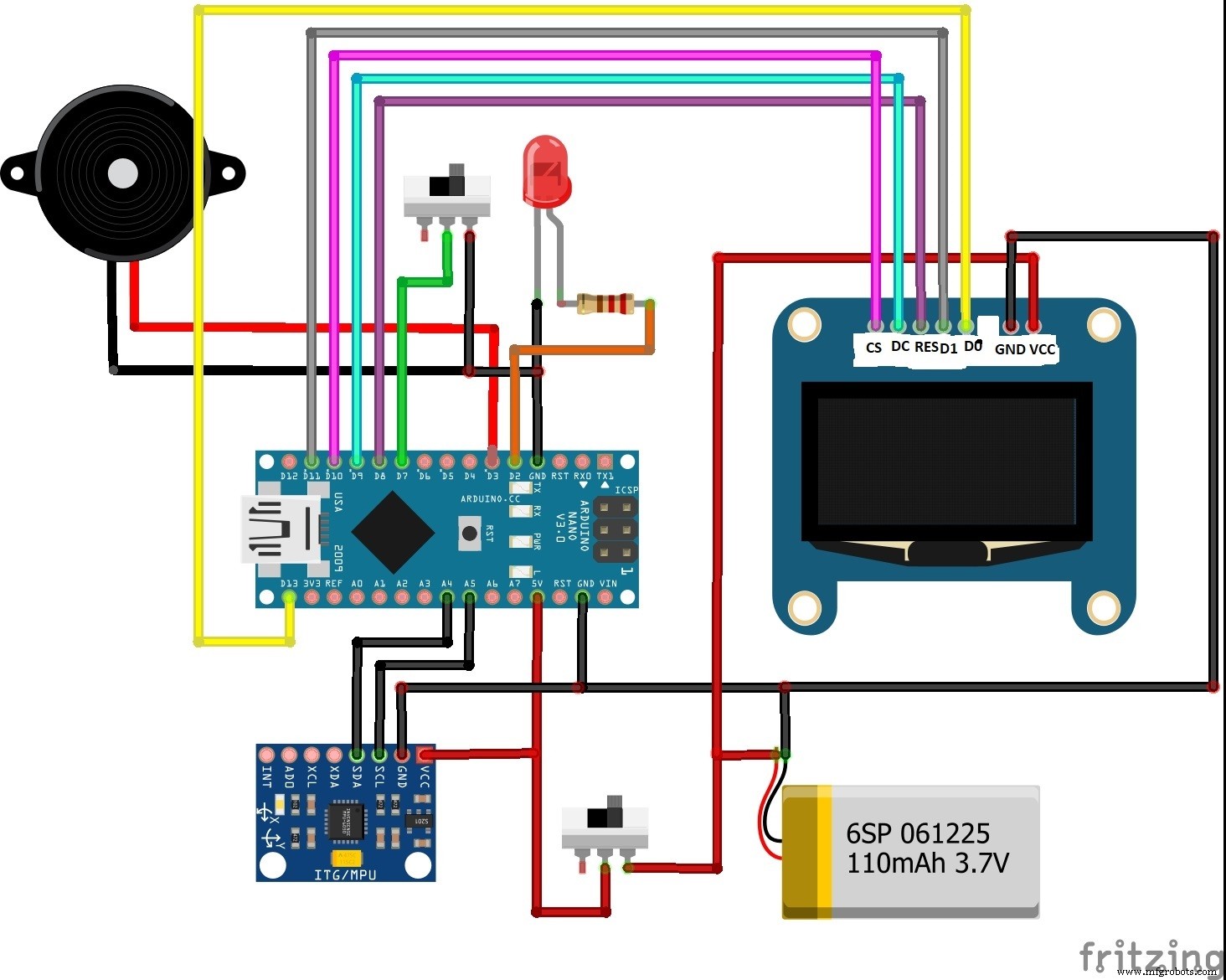

原理图
