带有实时时钟的 Arduino OLED 温度显示

关于这个项目

我们将制作一个 Arduino 天气时钟，它会告诉我们时间、日期和温度。 LM35传感器会告诉我们温度，DS3231会告诉我们日期和时间，我们会用OLED来显示温度、日期和时间。

必需组件

本项目所需组件如下

• 阿杜诺

• DS3231（实时时钟模块）

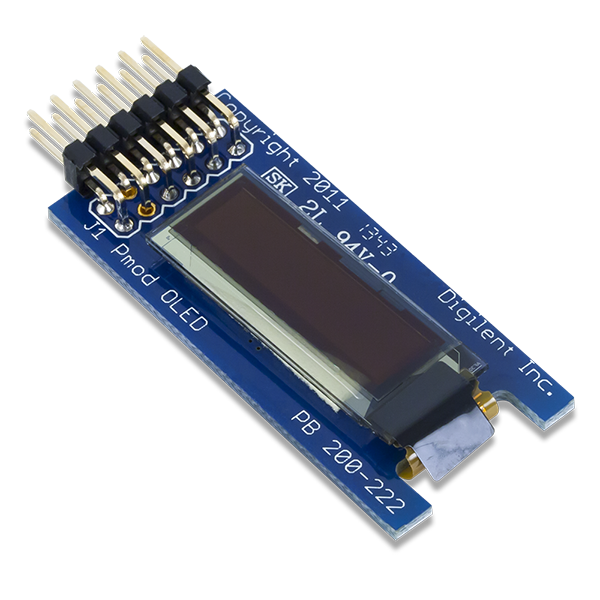

• OLED 显示屏（此处使用 SSD1306）

• SSD1306.pdf

• Lm35

• 连接线

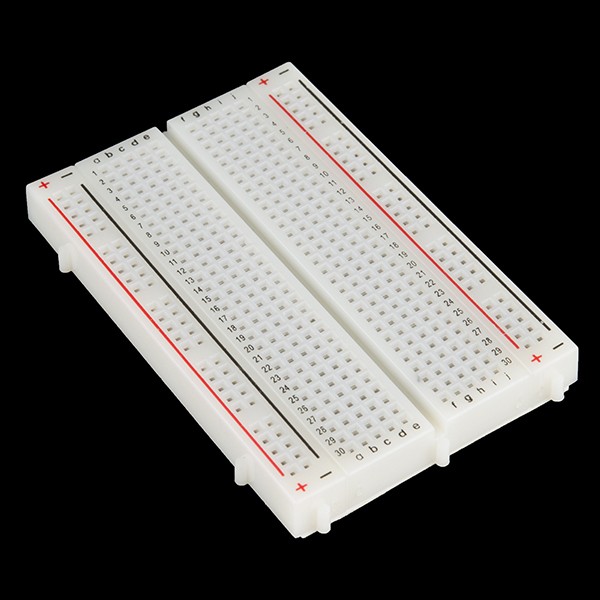

• 面包板

电路图

首先，将 OLED 与 Arduino 连接起来。 OLED 通过 SPI 和 I2C 通信与 Arduino 一起工作，但我们已使用 SPI 通信连接它。 Arduino上的SPI引脚为8、9、10、11、13脚。OLED与Arduino的连接如下：

• 将 OLED 的 CS 连接到 Arduino 的引脚 10。

• 将 OLED 的 DC 连接到 Arduino 的引脚 9。

• 将 OLED 的 RES 连接到 Arduino 的引脚 8。

• 将 OLED 的 D1 连接到 Arduino 的引脚 11。

• 将 OLED 的 D0 连接到 Arduino 的引脚 13。

• 将 OLED 的 VCC 连接到 Arduino 的 5V 引脚。

• 将 OLED 的 GND 连接到 Arduino 的 GND 引脚。

之后，将 DS3231 模块与 Arduino 连接。 DS3231 模块通过 I2C 通信与 Arduino 协同工作。 Arduino 上用于 I2C 通信的引脚是 SDA 和 SCL。将 DS3231 模块连接到 Arduino，如下所示：

• 将 DS3231 的 GND 连接到 Arduino 的 GND 引脚。

• 将 DS3231 的 VCC 连接到 Arduino 的 5V 引脚。

• 将 OLED 的 SDA 连接到 Arduino 上的 A4。

• 将 OLED 上的 SCL 连接到 Arduino 上的 A5 引脚。

最后，将 LM35 传感器与 Arduino 连接。将LM35的左侧引脚连接到Arduino上的5V，中间引脚连接到Arduino上的A0，左侧引脚接地。

你可以找到一个 全尺寸原理图在这里

代码说明

首先，我们添加了 DS3231 模块和 OLED 的库。与其他用于 OLED 的库相比，用于 OLED 的 Adafruit 库具有更多的功能。

#include #include

接下来，我们定义了连接 DS3231 模块和 OLED 的引脚。 DS3231 模块通过 I2C 通信与 Arduino 一起工作，因此我们使用了 Arduino 的 SDA 和 SCL 引脚。 OLED 通过 SPI 通信与 Arduino 协同工作。因此，我们初始化了用于 SPI 通信的引脚 8、9、10、11、13。之后，我们初始化了 LM35 传感器引脚和其他变量。

DS3231 rtc(SDA, SCL); #define OLED_MOSI 11 #define OLED_CLK 13 #define OLED_DC 9 #define OLED_CS 10 #define OLED_RESET 8 Adafruit_SSD1306 display(OLED_MOSI, OLED_CLK, OLED_DC, OLED_RESET, OLED_CS); const int sensor_pin =A0;浮动温度；浮动输出；

在设置函数中，我们将 LM35 传感器引脚声明为输入，因为 Arduino 将从传感器获取输入。然后我们给DS3231和OLED下达命令开始与Arduino通信。

pinMode(sensor_pin,INPUT);rtc.begin();display.begin(SSD1306_SWITCHCAPVCC);

代码中对以下几行进行了注释，但如果您是第一次使用 DS3231 模块并且想要设置日期、日期和时间，请取消注释这些行并进行设置。

 //rtc.setDOW(WEDNESDAY); // 将星期几设置为星期日 //rtc.setTime(19, 02, 0); // 将时间设置为 12:00:00（24 小时格式） //rtc.setDate(7, 12, 2017); // 设置日期为2017年6月6日

然后我们在 OLED 上打印了 5 秒的“天气时钟”。

 display.clearDisplay(); display.setTextColor(WHITE); display.setTextSize(2); display.setCursor(0,0); display.print("天气"); display.setCursor(0,17); display.print("时钟");显示。显示（）；延迟（5000）；

在循环函数中，我们从 LM35 读取并计算温度。然后我们获取时间和日期并将其打印在 OLED 上。

 output =analogRead(sensor_pin);温度=（输出*500）/1023； display.clearDisplay(); display.setTextSize(2); display.setCursor(20,0); display.print(rtc.getTimeStr()); display.setTextSize(1); display.setCursor(0,15); display.print(rtc.getDateStr()); display.setTextSize(1); display.setCursor(70,15); display.print(rtc.getDOWStr());

完整的 Arduino 代码

#include #include DS3231 rtc(SDA, SCL);#define OLED_MOSI 11#define OLED_CLK 13#define OLED_DC 9#define OLED_CS 10#define OLED_RESET 8Adafruit_SSD1306 display(OLED_MOSI, OLED_CLK, OLED_RESET,OLED);const int sensor_pin =A0;浮动温度;浮动输出；无效设置（）{ pinMode（sensor_pin，输入）； rtc.begin(); display.begin(SSD1306_SWITCHCAPVCC); //rtc.setDOW(星期三); // 将星期几设置为星期日 //rtc.setTime(19, 02, 0); // 将时间设置为 12:00:00（24 小时格式） //rtc.setDate(7, 12, 2017); // 将日期设置为 2017 年 6 月 6 日 display.clearDisplay(); display.setTextColor(WHITE); display.setTextSize(2); display.setCursor(0,0); display.print("天气"); display.setCursor(0,17); display.print("时钟");显示。显示（）；延迟（5000）；}无效循环（）{输出=模拟读取（传感器引脚）；温度=（输出*500）/1023； display.clearDisplay(); display.setTextSize(2); display.setCursor(20,0); display.print(rtc.getTimeStr()); display.setTextSize(1); display.setCursor(0,15); display.print(rtc.getDateStr()); display.setTextSize(1); display.setCursor(70,15); display.print(rtc.getDOWStr()); display.setTextSize(1); display.setCursor(20,25); display.print("温度：");显示。打印（温度）； display.print("C");显示。显示（）；延迟（1000）；}

代码

• 代码片段 #4
• 代码片段 #5
• 代码片段 #6

代码片段 #4纯文本

 display.clearDisplay(); display.setTextColor(WHITE); display.setTextSize(2); display.setCursor(0,0); display.print("天气"); display.setCursor(0,17); display.print("时钟");显示。显示（）；延迟（5000）;

代码片段 #5纯文本

 output =analogRead(sensor_pin);温度=（输出*500）/1023； display.clearDisplay(); display.setTextSize(2); display.setCursor(20,0); display.print(rtc.getTimeStr()); display.setTextSize(1); display.setCursor(0,15); display.print(rtc.getDateStr()); display.setTextSize(1); display.setCursor(70,15); display.print(rtc.getDOWStr());

代码片段 #6纯文本

#include #include DS3231 rtc(SDA, SCL);#define OLED_MOSI 11#define OLED_CLK 13#define OLED_DC 9#define OLED_CS 10#define OLED_RESET 8Adafruit_SSD1306 display(OLED_MOSI, OLED_CLK, OLEDCS_DC, st OLED_RESET) sensor_pin =A0；浮动温度；浮动输出；无效设置（）{ pinMode（sensor_pin，输入）； rtc.begin(); display.begin(SSD1306_SWITCHCAPVCC); //rtc.setDOW(星期三); // 将星期几设置为星期日 //rtc.setTime(19, 02, 0); // 将时间设置为 12:00:00（24 小时格式） //rtc.setDate(7, 12, 2017); // 将日期设置为 2017 年 6 月 6 日 display.clearDisplay(); display.setTextColor(WHITE); display.setTextSize(2); display.setCursor(0,0); display.print("天气"); display.setCursor(0,17); display.print("时钟");显示。显示（）；延迟（5000）；}无效循环（）{输出=模拟读取（传感器引脚）；温度=（输出*500）/1023； display.clearDisplay(); display.setTextSize(2); display.setCursor(20,0); display.print(rtc.getTimeStr()); display.setTextSize(1); display.setCursor(0,15); display.print(rtc.getDateStr()); display.setTextSize(1); display.setCursor(70,15); display.print(rtc.getDOWStr()); display.setTextSize(1); display.setCursor(20,25); display.print("温度：");显示。打印（温度）； display.print("C");显示。显示（）；延迟（1000）；}

示意图
