液压软管标准

当涉及到您的液压设备时，确保使用正确的软管非常重要。每个用例都不同，需要不同的规范 尺寸和直径、流体类型、温度以及灵活性等其他考虑因素。

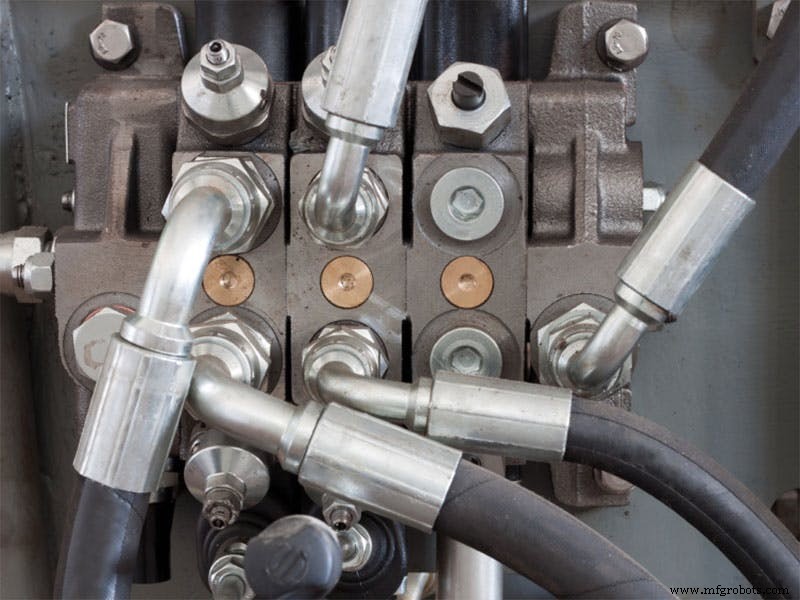

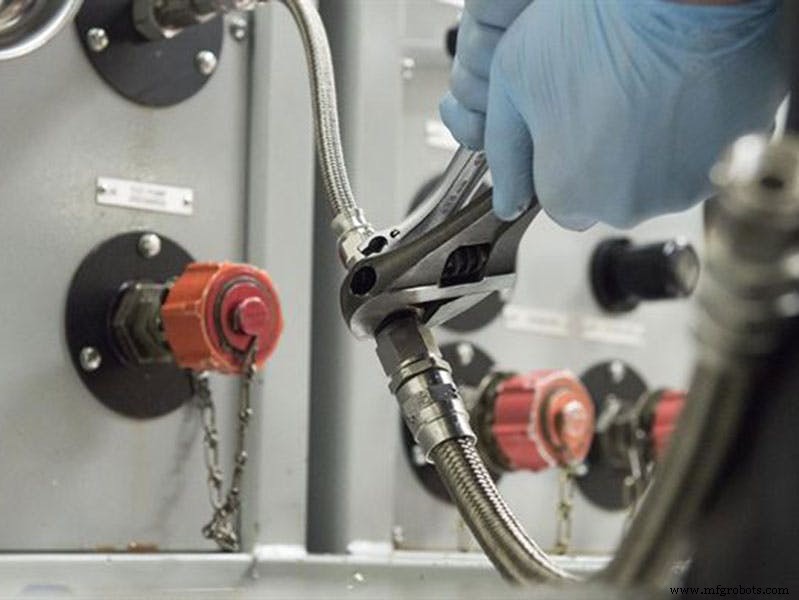

在组装或维修设备时，确保遵守液压软管标准是保持液压机械安全工作的重要部分。

定义液压软管标准

根据您所在的位置，有几种不同的国家和国际液压软管​​标准，具有不同的测量值、公差和参数。

例如，欧洲规范/标准 (EN) 和国际标准组织 (ISO) 都制定了各自不同的液压软管标准。

在北美，典型的液压软管标准由汽车工程师协会或 SAE 制定。该组织在 SAE 标准 J517 下定义了 100R 系列中的一系列液压软管标准。

100R 系列液压软管标准根据软管的构造和理想的使用条件来区分软管 ，包括温度、压力和流体类型。在我们深入了解每根软管的细节之前，让我们花点时间了解一下液压软管的不同部分。

液压软管结构

虽然每根软管的具体参数都不同，但它们通常定义了软管的三个关键方面：管子、加强或加强件以及外部保护套。

管

沿着液压软管内部的管子负责实际输送液压油。因此，它必须能够承受与液压流体的持续接触，包括可生物降解的和石油基流体。

由于软管是与流体接触的部分，它还需要承受其他因素，包括极端温度、腐蚀和张力。

加固

虽然管子是容纳液压油的部分，但那里的加固物是为了加强管线，保护它免受可能发生的任何压力峰值的影响。管中的压力越高，您想要防止其爆裂或泄漏的支撑就越多 .

液压软管带有织物或钢筋。纺织增强材料是一种专为低压用途而设计的机织织物，而钢筋增强软管在软管周围有一个编织覆盖层，或者在管子周围有单独的金属丝层。

绕线总是出现在偶数层中，每一层的绕线方向与前一层的方向相反。

封面

保护性外层称为覆盖层，这是防止外部损坏的第一层保护层。通常由合成橡胶或纺织编织物制成，外罩有助于防止磨损和腐蚀损坏，并可以提供绝缘以防止管子因外部热、冷或紫外线损坏而损坏。

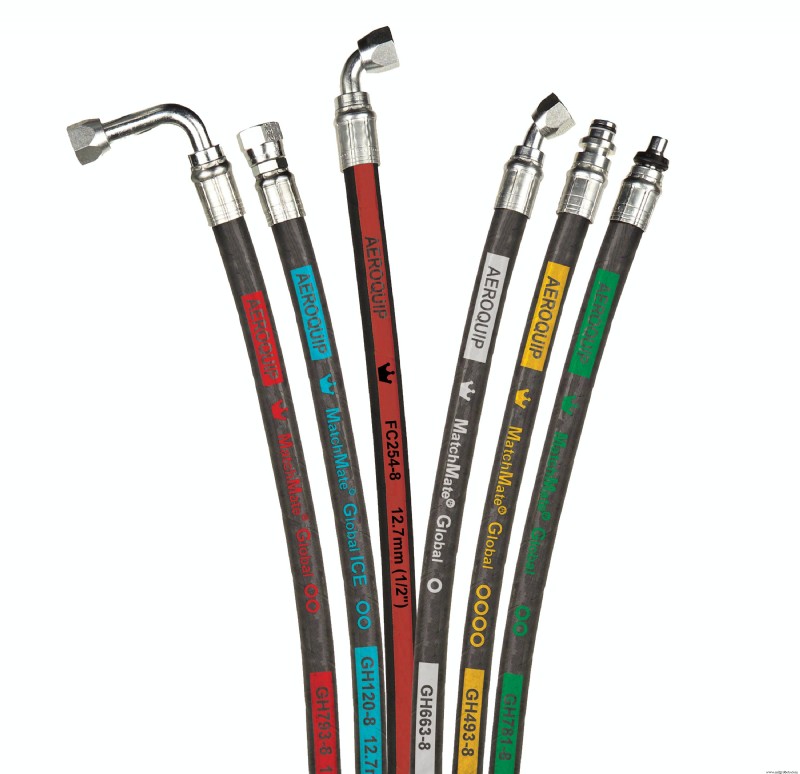

选择液压软管

在选择合适的液压软管时，您应该首先注意您设备的任何文件。这些应指定哪些软管适合您的设备和您的特定用途。

但是，文档可能没有您需要的所有信息；您可能正在调整设备以适应新用途，或者只需要应对条件变化。在这种情况下，本指南将帮助您确定适合您的软管。

选择软管时，您应该了解具体情况，包括最大压力、正常和极端工作温度以及应用的性质，例如您的软管是用于车辆还是作为永久性设备的一部分安装。

在每个数字下，您会找到有关钢筋的信息，以及直径范围、最大工作压力（以 psi 为单位）和最小弯曲半径。

除非另有说明，否则所有软管均包含与石油和水基液压油兼容的管子，橡胶盖设计用于抵抗油和天气暴露，并且适合在 -40° 和 100°C 之间运行。

SAE 液压软管标准

SAE 100R1

加固： 单编织钢。
直径范围： 3/16” 至 2”
最大限度。工作压力： 575 至 3,250 磅/平方英寸
分钟。弯曲半径： 3.5” 至 25”
用法： 通用高压液压软管。

SAE 100R2

加固： 两条编织钢。
直径范围： 3/16” 至 2”
最大限度。工作压力： 1,150 至 6,000 磅/平方英寸
分钟。弯曲半径： 3.5” 至 25”
用法： 适用于建筑和采矿等户外用途以及移动设备。

SAE 100R3

加固： 两条辫子纺织。
直径范围： 3/16” 至 1-1/4”
最大限度。工作压力： 375 至 1,500 磅/平方英寸
分钟。弯曲半径： 3” 到 10”
用法： 一般用作低压液压软管，包括防冻液和液压油。

SAE 100R4

加固： 带有螺旋线的单股或多股编织物。
直径范围： 3/4" 到 4"
最大限度。工作压力： 35 至 300 磅/平方英寸
分钟。弯曲半径： 5” 到 24”
用法： 通常用作液压系统的吸入和返回软管。

SAE 100R5

加固： 两条编织物之间有钢编织物。编织物具有防霉化合物以抵抗磨损。
直径范围： 3/16” 至 3-1/16”
最大限度。工作压力： 35 至 300 磅/平方英寸
分钟。弯曲半径： 3” 至 33”
用法： 适用于中压应用，用于许多汽车应用场合，包括空气制动器和动力转向系统。

SAE 100R6

加固： 单编织或螺旋纺织品。
直径范围： 3/16” 至 3/4”
最大限度。工作压力： 300 至 500 磅/平方英寸
分钟。弯曲半径： 2” 到 6”
用法： 一般用作低压液压软管。

SAE 100R7

管： 热塑性塑料。
温度： -40° 至 93°C
封面： 热塑性塑料。
加固： 合成纤维。
直径范围： 1/8” 至 1”
最大限度。工作压力： 1,000 至 3,000 磅/平方英寸
分钟。弯曲半径： 1” 到 12”
用法： 不允许钢筋的中压、非导电设置。

SAE 100R8

管： 热塑性塑料。
温度： -40° 至 93°C
封面： 热塑性塑料。
加固： 合成纤维。
直径范围： 1/8” 至 1”
最大限度。工作压力： 2,000 至 6,000 磅/平方英寸
分钟。弯曲半径： 1” 到 12”
用法： 不允许使用钢筋的高压、非导电设置。

SAE 100R12

温度： -40° 至 121°C
加固： 四个钢丝螺旋。
直径范围： 3/8” 至 2”
最大限度。工作压力： 2,500 至 4,000 磅/平方英寸
分钟。弯曲半径： 5” 至 25”
用法： 重载服务环境中的高压应用。

SAE 100R13

温度： -40° 至 121°C
加固： 多条钢丝螺旋。
直径范围： 3/4 英寸至 2 英寸
最大限度。工作压力： 5,000 磅/平方英寸
分钟。弯曲半径： 9.5” 至 25”
用法： 高压应用，很可能出现压力峰值，例如叉车或工程机械。

SAE 100R14

管： PTFE（B型软管有导电内层）
温度： -54° 至 204°C
加固： 单编织钢。
直径范围： 3/16” 至 1-1/4”
最大限度。工作压力： 600 至 1,500 磅/平方英寸
分钟。弯曲半径： 1-1/2” 至 16”
用法： 处理过热流体的高压应用。

SAE 100R15

温度： -40° 至 121°C
加固： 多条钢丝螺旋。
直径范围： 3/8” 至 1-1/2”
最大限度。工作压力： 6,000 磅/平方英寸
分钟。弯曲半径： 6” 至 21”
用法： 仅适用于石油基流体。 工作压力稳定的高压应用，包括测井、农业和油田设备。

SAE 100R16

加固： 一根或两根编织钢。
直径范围： 1/4 英寸至 1-1/4 英寸
最大限度。工作压力： 1,800 至 5,800 磅/平方英寸
分钟。弯曲半径： 2” 到 8”
用法： 高压应用，软管需要特别灵活。

SAE 100R17

加固： 一根或两根编织钢。
直径范围： 3/16” 至 1”
最大限度。工作压力： 3,000 磅/平方英寸
分钟。弯曲半径： 2” 到 6”
用法： 高压应用，额定用于一般工业用途。

SAE 100R18

管： 热塑性塑料。
温度： -40° 至 93°C
封面： 热塑性塑料。
加固： 合成纤维
直径范围： 1/8” 至 1”
最大限度。工作压力： 3,000 磅/平方英寸
分钟。弯曲半径： 1” 到 10”
用法： 需要非导电管的高压应用。

SAE 100R19

加固： 一根或两根编织钢。
直径范围： 3/16” 至 1”
最大限度。工作压力： 4,000 磅/平方英寸
分钟。弯曲半径： 2” 到 6”
用法： 高压应用，额定用于一般工业用途。

最后一句话

虽然这些 SAE 液压软管标准已被业界广泛接受和使用，但 SAE 并不证明产品符合这些标准。确保您从信誉良好的供应商处购买液压软管，以确保您获得符合液压软管标准的优质商品。

您还会发现，许多制造商提供的产品超过了 SAE 液压软管标准，在您的特定应用中使用它们时提供了更大的灵活性。有些软管具有更高的温度或压力等级，或者它们的弯曲半径更小。
