光电耦合器减小设计尺寸

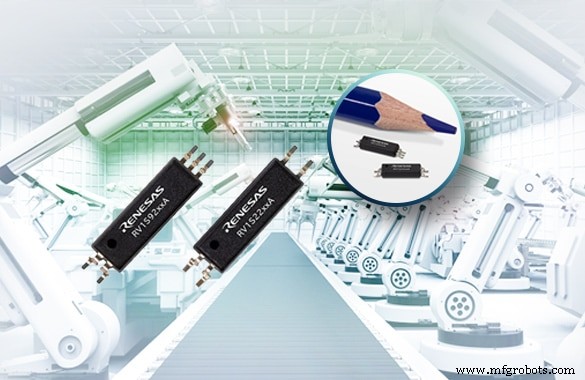

瑞萨电子公司最近推出了五个 8.2 毫米爬电距离光电耦合器 ,声称是业界最小的工业自动化设备和太阳能逆变器隔离装置。

据瑞萨电子称,与竞争对手的耦合器相比,RV1S92xxA 和 RV1S22xxA 光电耦合器的封装宽度为 2.5 毫米,可将 PCB 安装面积减少 35%。 RV1S92xxA 光电耦合器的电气隔离和高 CMR 噪声抑制 (50 kV/µs) 可在传输高速信号时保护低压微控制器和 I/O 设备免受高压电路的影响。

它们还有助于缩小设备尺寸并增加机器人轴,同时满足零能耗房屋的需求,该房屋需要更小的太阳能设备才能在有限的空间内安装更多的设备。这些光电耦合器面向 DC-AC 电源逆变器、AC 伺服电机、可编程逻辑控制器 (PLC)、机械臂、太阳能逆变器以及电池存储和充电系统。

瑞萨电子表示,RV1S9260A 15 Mbits/s 通信耦合器和 RV1S9213A 智能功率模块 (IPM) 驱动器是首批使用引脚间距为 0.65 毫米的微型 LSSO5 封装的光电耦合器,是传统封装间距的一半。由于封装高度为 2.1 mm,光电耦合器可以直接安装在 PCB 的背面,为顶部安装的组件腾出空间。

RV1S22xxA 器件还提供 8.2 毫米爬电距离、2.5 毫米封装宽度和 2.1 毫米封装高度。它们采用引脚间距为 1.30 毫米的 LSSOP 封装。 RV1S2281A和RV1S2211A是直流输入和低直流输入、晶体管输出光电耦合器,RV1S2285A是交流输入、晶体管输出耦合器。

所有五个光电耦合器均提供 5,000 Vrms 增强型隔离和高温操作,以承受恶劣的操作环境。它们符合电机驱动设备的 UL61800-5-1 标准和 PLC 等控制设备的 UL61010-2-201 标准,并支持具有增强绝缘的 200-V 和 400-V 系统,以满足工业安全标准。 RV1S92xxA 和 RV1S22xxA 光电耦合器现已可从瑞萨电子的全球经销商处购买。
