模块上的四核系统提供经济高效的 64 位嵌入式性能

Direct Insight 在 Embedded World 2020 上展示了 SODIMM 格式的 TRITON-TX8M 系统级模块 (SoM)。该模块基于恩智浦经济实惠的 i.MX8M Mini Quad ARM Cortex-A53 处理器，具有四个 64 位 ARM Cortex -A53 内核运行频率高达 1.6GHz（图 1）。

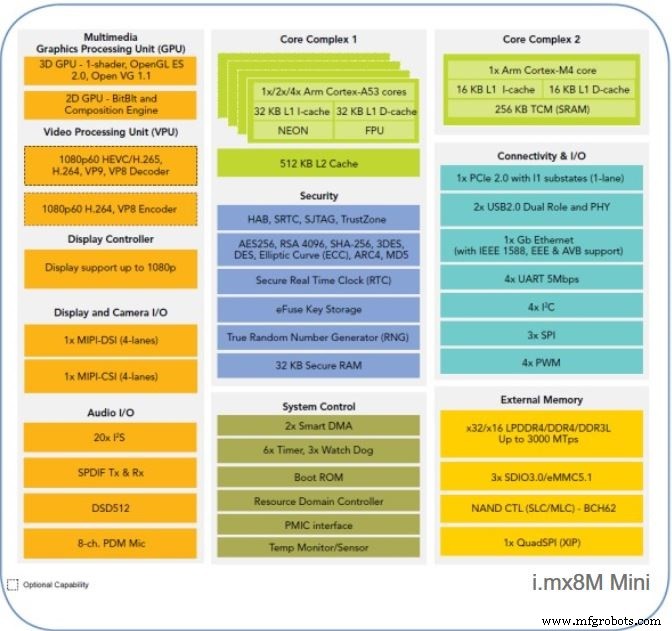

图 1：i.MX8M Mini 的框图

系统级模块比 SoC 高一步。它将连接性、多媒体和显示、GPIO、操作系统和其他功能整合到一个模块中。另一方面，基于 SoM 的设计通常是可扩展的，以在接口和外形因素方面实现完全定制的电子组件。 SoM 可以在载板内更换或升级。与 SoC 开发相比，SoM 方法的一些优势包括节省成本、降低市场风险、减少客户设计要求和占用空间。

“SODIMM 模块非常好，因为它们使用标准格式，您可以将它们插入、拔出和重新编程到您的载板上，”Direct Insight 的董事总经理 David Pashley 说。

与 SoM 不同，SoC 可以在单个基板上包含各种数字和模拟功能。 SoC 最重要的优势之一是它通常更节能。在硬件层面，SoC 仍然有一个明显的劣势——你会终生停留在该配置中，这限制了制造商相关的应用。

将所有东西集成在一块板上也会产生一些问题。一旦构建了 SoC，就不能再对其进行修改。这就是为什么在设计它之前了解它的目的地是至关重要的。尽管有这种预防措施，程序员将不得不“翻筋斗”来创建不超过硬件施加的限制的软件。为了克服这一限制，SoM 为我们提供了帮助，并为我们提供了更大的灵活性。

“采用系统级模块存在问题。它不仅仅是作为一个组件，因为您有 API 和复杂的集成要做，并且要利用上市时间的机会，一切都需要顺利进行，而我的公司作为最大的系统供应商之一专门从事的工作模块在英国，“Pashley 说。

“与使用片上系统从头开始设计相比，系统级模块的唯一限制显然是从硬件的角度来看，引脚更少。 SODIMM 模块有 200 个引脚。实际的片上系统有 400 多个引脚，因此您会意识到接口数量存在一些限制。”

68mm x 26mm（LVDS 版本：28mm）的微型 TRITON 模块配备 1024MB 或 2048MB DDR3L 和 4GB eMMC。第二个复杂内核配备了 ARM Cortex-M4F 微控制器，强大的 3D 和 2D GPU 提供完整的图形功能。

该模块提供广泛的连接性，包括以太网端口、两个 USB 2.0 端口、MIPI-DSI 显示器，或具有 LVDS 显示器、MIPI-CSI 摄像头输入和许多其他接口的替代结构。 i.MX8M Mini 的 VPU 提供 1080p 编码和解码能力。 TRITON-TX8M 配备 Linux 或 Windows 10 IoT Core BSP，为关键任务项目提供了理想的平台。 Direct Insight 还在为 QNX 7.0 开发 BSP。基于 i.MX6- 的 TRITON-TX 系列模块和基于 i.MX8 的 i.MX8 均采用单一 3.3 至 5.5V 电源，并提供高达 300mA 的 3.3V 输出电源用于基板。

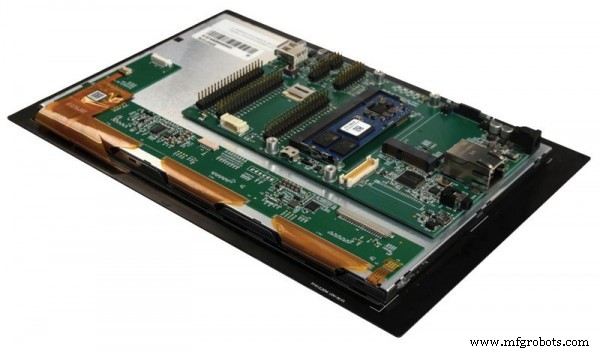

Direct Insight 还提供 TRITON-TX8M 开发套件，带有 1280 x 800 分辨率的 10 英寸触摸屏和其他接口，如 MiniPCI 扩展端口、RJ45 以太网连接器、3.5 毫米音频插孔、120 针扩展头、MIPI-CSI 摄像头端口、微型-SD 卡（图 2）。

图 2：TRITON-TX8M 开发套件
