电网简介和配电工作原理?
众所周知,在旧那些日子里,很少使用电力仅用于照明和加热目的。因此,为了降低电力消耗,在负荷中心之间建造了小型发电站。然而,现在在现代,需要大量的电力。因此,现在制造了大型发电站来满足电力需求。这类电站包含的电量巨大,占用空间大,由于占地面积小,用电危害大,无法建在负荷中心。
然后这些发电站正在远离人员和负载中心建造。这里电力系统的输配电方案需要在突出。电源可以是交流电或直流电。此外,它可以通过架空或地下传输系统传输。然而,地下传输系统方案对巴基斯坦来说是昂贵的。这里我们有架空传输系统。今天我们来聊聊巴基斯坦典型的交流系统方案。

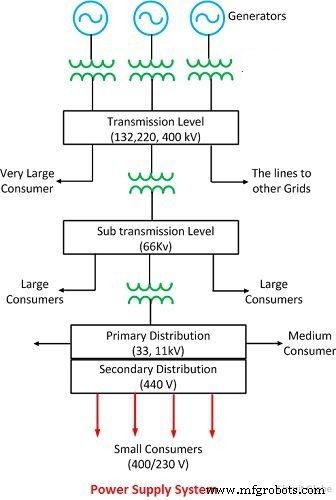

交流电源如何从发电站提供给消费者
由于电力系统方案是由发电站和用户之间的大量导体网络组成。该系统主要分为输配电系统两部分。两种系统都细分为一次、二次传输系统和一次、二次分配系统。现在电力传输是三相三线制,但为了经济的比例,普遍采用三相四线制。
-
发电站
发电站表示在并联连接的 3 相交流发电机中产生电力的位置。为方便起见,电力以 11kv 产生,然后通过电源变压器升压至 132kv。
-
初级传输
11kv 产生的电力通过电力变压器升压到 132kv,然后通过 3 相 3 线架空系统传输到负载中心。这形成了主要的传输系统。
-
二次传输
主要传输线路终止于城市接收站的边界。这里的电压通过降压变压器降低到 33kv。从该站以 33kv 的电压通过 3 相 3 线系统将电力输送到位于城市不同位置的各个电网站。这样就形成了二次传输系统。
-
初级分布
二次输电线路终止于变电站。电压从 33kv 降低到 11kv,3 相,3 线。这些 11 kV 线路沿着城市的路边延伸。这形成了初级分布。往往需要50kw以上的大用户,一般都是直接11kv供电。
-
二次分配
11kv一次配电线路在配电变电所输送。这些变电站位于用户场所附近,可将电压降至 400v、3 相、4 线以进行二次配电。两相间电压400v,单相间电压230v。
