柔性PCB及其组装技术背后的秘密

柔性电路板走过的漫漫长路直到今天真是太棒了。从繁琐的解决方案,该行业发展到可以提供不同尺寸和灵活性的电路板的水平。在本文中,我们将重点介绍柔性 PCB 及其组装技术背后的秘密。我们的目标是深入细节,让您熟悉整个制造过程。

你准备好提高你的知识了吗?在这种情况下,请立即开始阅读并了解如何最大限度地提高您的 PCB 组装和性能!

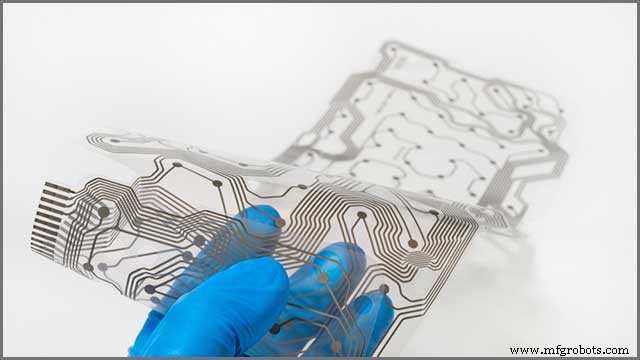

1.如何区分不同的柔性PCB结构

起初没有人考虑过灵活性,而您可以使用的只有标准印刷电路板。这些是刚性的,你不能弯曲它们,但它们仍然可以做得很好。

然而,对各种消费电子产品的需求增加和可穿戴技术的发展导致了柔性印刷电路板的出现。

从那时起,灵活性已经走了很长一段路,因为它解决了与稳定性相关的所有初始问题。如今,柔性 PCB 是可靠的,它们可以达到并超过性能预期。

以下是三种标准PCB结构的概述:

•  单面 – 这些对于柔性板来说非常简单,但它们仍然是某些应用的合适解决方案。它涉及仅在电路板的一侧放置柔性材料。

•  双面 – 在设计和组装它们时,您将面临更多挑战,但它们将以高性能回报您的青睐。

• 多层 – 顾名思义,您使用多层来构建该板的结构。组装起来很有挑战性,但用途非常广泛。

行业专家也在设计刚柔结合的印刷电路板。它们结合了刚性和柔性材料。尽管它们的灵活性有限,但它们可能具有其他一些优点。

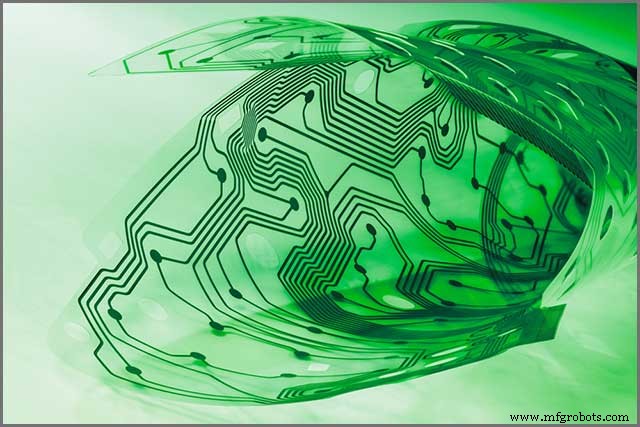

2.关于柔性 PCB 材料的基本知识

现在我们已经讨论了印刷电路板的不同结构,是时候谈谈材料了。您可以跟踪组装过程直至最小的细节;如果您为基础基板和其他组件选择了错误的材料,那将不值钱。这就是为什么您要做出能够最大限度地提高柔性 PCB 的耐用性和使用寿命的选择。

您从主要材料开始,那里的聚酯或聚酰亚胺不会出错。整个想法是确保机械和电气特性方面的最佳性能。

如果您想知道为什么要选择聚酰亚胺,它的主要优点是不易燃。当然,这本身并不值钱。尽管如此,诀窍在于聚酰亚胺设法保持耐火性并在物理和电气性能方面提供可靠的性能。

聚酰亚胺还具有更好的延伸性能,以及较低的介电损耗系数。您可以选择聚酯以降低成本,但如果您想充分利用您的应用程序,您应该坚持使用 PI。

3.柔性 PCB——开始组装过程

选择材料后,就该开始组装过程了。第一步是下料,包括准备您需要的材料。你要做好充分的准备和提前考虑,这意味着你也应该准备好辅助材料。

接下来你应该做的是钻孔。虽然可以设计自制印刷电路板,但不建议业余爱好者为专业应用钻孔。这将需要一位知道如何处理柔软和薄材料的专家。这个想法是在不损坏它们或损害它们的性能的情况下对组件进行钻孔。

这就是为什么您可能要考虑在钻孔之前堆叠电路板的原因。如果将一个包层的所有部分放在一起,您将获得更高的厚度,从而最大限度地降低钻孔时损坏组件的风险。

4.是时候清洗和电镀了

您是否成功完成了钻孔过程?如果答案是肯定的,则应先清洁材料。钻孔可能会留下一些残留物或污垢,而您不希望它们出现在您的板上。请允许我们再次提醒您,您正在处理紧凑型组件,这就是为什么需要充分注意以确保它们不受损坏的原因。

一旦你的电路板干净了,就该进行图案电镀了。如果您使用化学镀,您需要在处理电路板之前使用合适的溶液。最常见的选择是酸性胶体钯,但您也可以咨询专业人士,他们会为您的应用提出更好的替代方案。工作时,请确保有足够的反应时间和速度,否则您可能会面临材料膨胀。

请记住,电镀可能是比化学镀更好的选择。原因是提高了柔韧性和机械特性。正因为如此,这种电镀确保了增强的耐热性。如果你在做电镀,你想加厚面板以提高涂层的完整性。

如果您在电镀后也清洁电路板会有所帮助。如果您消除了任何残留物,就该进行成像过程了。这种方法类似于普通电路板中使用的方法。

5.关于蚀刻和层压你应该知道的一切

现在是蚀刻过程的时候了。如果你在设计一个刚柔结合板,你应该在弹性材料的正面连接刚柔层。牢记蚀刻本身的传输方向、压力和位置至关重要。您希望在整个过程中保持蚀刻方向。

完成蚀刻后,是时候进行表面处理了,因为这可以增强结合能力。接下来,抓住包层,并将它们放在指定的位置。

专家建议烘烤覆层和电路板,因为它们的吸湿潜力不同。您可以使用烤箱并将组件放在那里几天。另一条建议是叠层设计的总高度不应超过 25 毫米,因为这会影响其性能和可靠性。

5.1.关于层压你应该知道什么

PCB层压要求您保持最佳加热速率。专家建议大约需要 10-20 分钟才能达到 170C 的温度。

下一个考虑是层压时间,如果使用全压,估计净压时间约为一个小时。但是,您还需要确保可以在最多 8 秒内达到最大压力。最后,最好将张力保持在 150N 到 300N/cm2 之间。

现在,选择合适的垫片材料至关重要,例如 PVC 薄膜或聚乙烯。您要记住的特性包括可成形性(尽可能高)、流动性(尽可能低)和保持其形状。最后一点意味着您的材料在冷却时不会失去其尺寸。

6.完成柔性 PCB 的组装过程

我们即将完成柔性 PCB 的组装。剩下的步骤包括烘烤电路板和热熔。电路板必须保持干燥,所以不要弄湿。您还需要对电路板进行尖锐处理以去除任何水分。

制造商可能会负责适当的包装和运输。但是,如果您仍然与公司仔细检查他们计划如何包装您的电路板,这将有所帮助。您的电路板在运输过程中必须保持完好无损。

7.如何为您的 PCB 需求选择合适的公司

选择制造商时要考虑的关键是找到一家能够倾听您的愿望和要求的公司。您可能对您的应用有一个特定的想法,制造商需要尽最大努力将这些愿望变为现实。如果这不可能,他们还需要指出这一点并提出替代方案。

该公司需要能够获得优质且易于使用的材料,并拥有能够组装甚至先进的电路板的现代化设备。

最重要的是,您需要一家能够轻松与他们达成协议的制造商。这包括提供出色的报价、实惠的价格和快速交货。您可以向公司询问他们从事的项目以及工程师的技能。如果您有复杂的 PCB 结构,您需要专业人员来处理组装并设计高性能且可靠的电路板。

结论

我们的文章解释了整个组装过程以及用于柔性 PCB 的技术。组装将取决于电路板的首选结构和您使用的材料。尽管您需要考虑您的预算,但您应该主要考虑董事会的绩效和可信度。一流的制造商可以在整个过程中为您提供帮助,并确保设计和组装是完美的交易。

我们的文章解释了整个组装过程以及用于柔性 PCB 的技术。组装将取决于电路板的首选结构和您使用的材料。尽管您需要考虑您的预算,但您应该主要考虑董事会的绩效和可信度。一流的制造商可以在整个过程中为您提供帮助,并确保设计和组装是完美的交易。
