掌握刚柔结合PCB组装：简化流程与提升可靠性实战指南

想尝试刚柔结合PCB，却担心组装过程的性能隐患与问题？只要设计制造流程顺畅，必能获得高性能可靠的印制电路板。掌握精简组装、提升柔性/刚柔板可靠性的核心技巧！

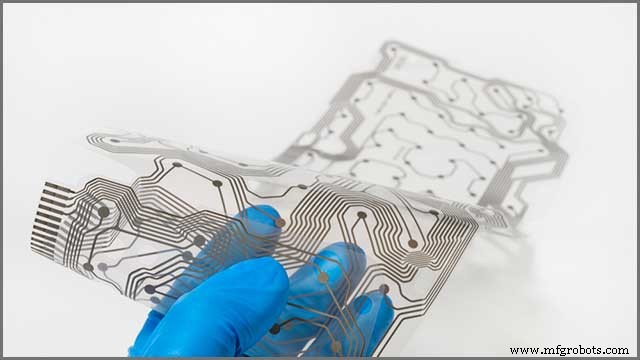

一、刚柔结合板与柔性板的区别

基础认知：PCB三大基础类型——刚性、柔性、刚柔结合。刚性板即普通板，虽未过时但柔性是最新突破。刚柔板融合刚柔层，柔性板纯柔性材料。选择取决于应用需求。

柔性/刚柔板核心优势：

• 灵活适配：适配异形空间与任意设计
• 高密度布局：拥挤区域少元件设计，缩减板卡体积重量
• 降低总成本：比常规PCB更薄小，降低项目总成本
• 可靠性提升：安全性优于普通板

二、如何选择正确材料

高性能PCB始于优质材料。柔性PCB关键材料速览：

• 聚酰亚胺（PI）：最主流基材，性价比与性能平衡最优
• PEEK（聚醚醚酮）：耐温耐辐射优异，用于高阶应用
• PTFE（聚四氟乙烯/特氟龙）：耐高温、低介损
• 还需考量覆铜、导电等辅助材料

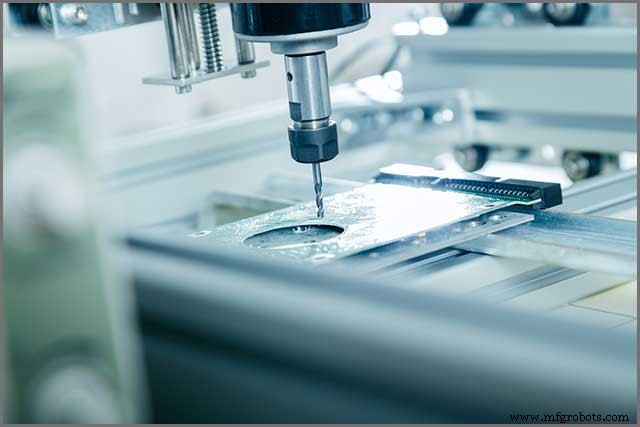

三、刚柔结合PCB——如何选择标准设备

先进设备组装是性能可靠性前提。优质材料和完美设计若无现代设备加持毫无价值。唯有顶级PCB企业坚持最新设备与资深团队。WellPCB深耕多年服务多行业，专家团队经验保障最优方案，组装高效流畅，极速交付。

四、刚柔结合PCB——堆叠管理的重要性

堆叠管理是柔性PCB设计核心考量。精准定义堆叠保障组装性能无瑕。听似简单实则不易，需专业EDA工具与丰富经验。设计全程面临挑战：须规避沟通不畅、管理低效等缺陷。设计必须落地可行——即使顶级设备也无法实现所有图纸构想。必须使用专业PCB设计软件，推荐支持3D设计的工具以验证元件布局和弯曲完整性。建议聘请专家处理堆叠管理，确保最优堆叠方案。

五、刚柔结合PCB——地平面完整性

需区分两类柔性：

• 动态弯折

标准柔性，产品使用中持续折弯。

• 安装弯折

仅安装过程需柔性，就位后固定不动。

安装弯折设计相对简单，仅需考虑安装时地平面机械应力。动态弯折板需保障信号与地平面完整性，关注基材与信号完整性。实心铜地平面可服务高速电路动态弯折，但柔性层连续铜箔易开裂失效。镍金镀层亦有机械应力断裂风险。专家推荐退火铜提升地平面完整性，但成本高，建议仅在最高信号完整性要求区域局部应用。替代方案：网格状地平面增强柔性，但高速信号可能受损，可用稳定回流路径补偿（宽度≥5倍信号线宽）。

六、刚柔结合PCB——弯折管理

柔性层承载地/电源平面时，除走线布局外，还须考虑通孔和贴片焊盘。镀通孔是柔性PCB标配，专家强调焊盘需额外覆盖层锚固以增强强度可靠性。刚柔板设计应避免过孔和元件靠近弯折区。反复机械应力会降低附近过孔元件性能，损害可靠耐久度。

弯折管理实操建议：

• 弯折半径不小于必要值
• 弯折区选用较厚材料
• 弯折区材料不应拉伸，防止板卡失效

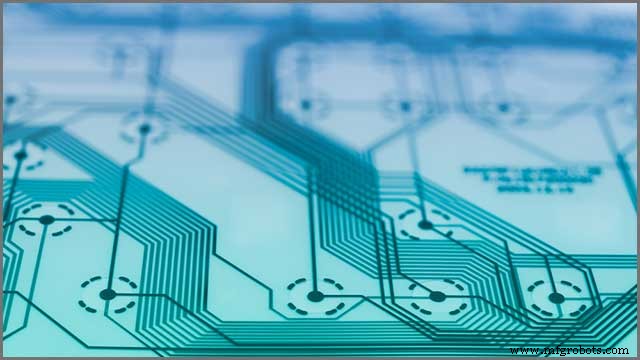

七、刚柔结合PCB——走线管理

走线设计核心：垂直于弯折方向布线，特别是刚柔板可降低走线应力。双面设计建议错位布线。监控板面上下层，交错走线实现一致性与抗持续弯折机械应力，板卡更强健可靠。

关键禁忌：避免90°直角走线，推荐圆弧过渡承压更好。分段线性曲线降低分层风险。刚柔板焊盘避免圆形，采用泪滴形利于钻孔强化基材。必要时用锚固桩加强铜附着力。走线布局需保持信号路径全长恒定阻抗，指定适配刚柔层的走线规格。

八、结语

提升刚柔/柔性板可靠性非易事，但逐步把控每个环节即可达成。一切始于设计——设计即精简组装。如有困惑，随时咨询专业工程师！材料选择、堆叠管理等科学决策将全面强化PCB性能。
