电容器薄膜：特性、结构和应用
您是对电子电路感兴趣的 DIY 爱好者吗？然后，了解电容器至关重要——这样您就可以在正确的旋转中使用它们。毕竟，电容器是至关重要的无源电气元件，存在于广泛的课程中。
本文将讨论具有多功能性和成本效益的无极性电容器——电容器薄膜。
您可能曾将此设备视为聚酯薄膜或聚酯电容器——我们将在本文后面讨论。此外，我们还将带您了解设备是什么、无源设备的工作原理、应用等。
我们开始工作吧！
什么是薄膜电容器？
电容器薄膜是一种具有能量存储和薄塑料薄膜作为电介质的器件（非极化电容器）。您也可以将特定应用设备称为金属化电容器，因为制造商有时会金属化塑料薄膜。
此外，您会注意到一些塑料薄膜是分层的——形成一个形状（矩形或糖果状）。可用的电介质有 PTFE（聚四氟乙烯）、PET（聚对苯二甲酸乙二醇酯）、PP（聚丙烯）或 PPS（聚苯硫醚）。
那么，使用电容膜有什么好处呢？
首先，设备不会很快磨损。因此，该器件适用于高频和高压应用。其次，由于设备的失真因数不足，它们具有显着的频率特性。此外，它还用作电机运行电容器和交流电容器。
薄膜电容器的特点
电容薄膜是非极化的，没有负温度特性。因此，您可以将它们用于支持大功率应用的电源和交流信号，也是工业应用的理想选择。
但这还不是全部。
电容薄膜具有高电流脉冲的高精度电容值。因此，它们比其他类型的弱点电容器保持值更长。
此外，该器件故障率低，自感、耗散因数和等效串联电阻（ESR）低。
同样，薄膜电容器由于其特殊的螺钉型端子和紧凑的尺寸，可以承受大电流。
如果您正在寻找具有适当启动和超过 200 伏安培容量的电容器，您可以信赖它。因此，它具有较长的使用寿命和保质期也就不足为奇了。并且它没有像其他一些电容器那样糟糕的功率因数。
由于采用金属或金属箔电极，薄膜电容器还可以提供高浪涌电流脉冲。
该器件的额定电压范围为50V至2KV，可承受各种电流脉冲负载。

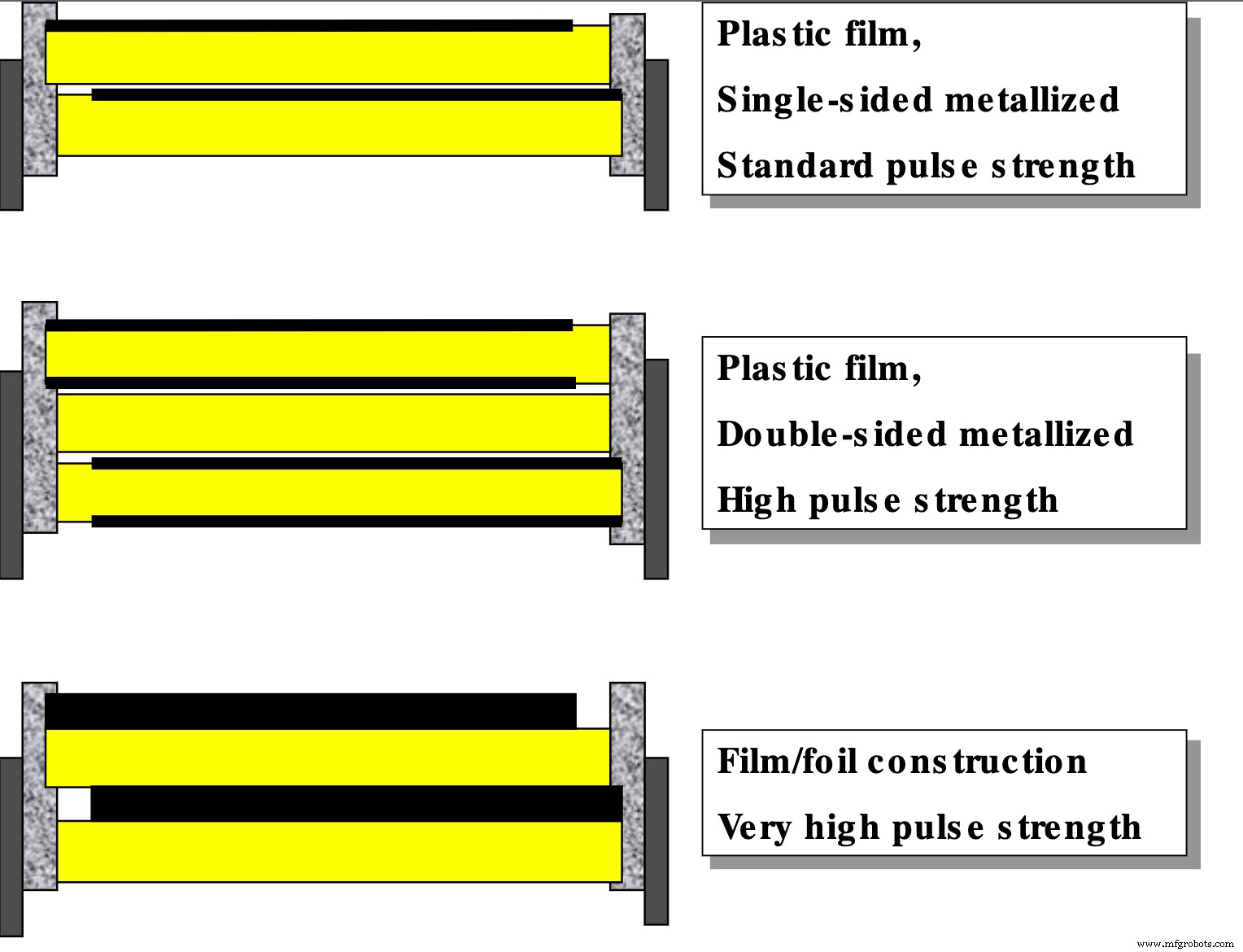

薄膜电容符号
薄膜电容器的构造

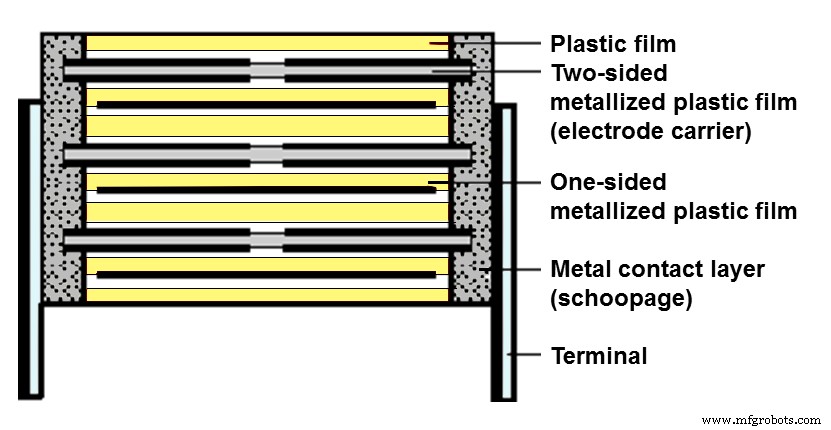

构造图
构建电容器薄膜的第一步是获得一层薄薄的塑料薄膜，即使还有一层。所以，你选择的厚度决定了器件和纸层的电容值。
塑料薄膜的厚度会影响电极之间的距离。因此，如果您的薄膜粘度低，您的电极距离将会减少。但是你的电容值会增加。
通常，电容器的电容值范围为 1nF 至 30muF。也就是说，当您根据您喜欢的击穿电压和电容值提取薄膜时，请将您的电容器金属化。
你可以用锌或铝金属化。然后，继续制作“妈妈卷”。当您使用它时，请确保在铝片之间交织您的薄膜以创建卷。
有了这个，您可以让卷筒经过不同的过程，如压平、分切和卷绕。这样，您将获得您喜欢的电容器尺寸、电气特性和矩形元件。
之后，将您的突出电极置于 Schoopage 金属化工艺中。该过程涉及使用锡、锌或铝等液化金属在电极上放置保护层。有了这一层，您的电容器将获得耐高温性。
接下来，使用压缩空气喷射绕组的边缘并对其施加电压。这个过程将有助于烧掉电极表面现有的缺陷。
此外，水分容易影响电容器。但是您可以通过向其注入绝缘液体（例如硅油）来处理它。
然后，继续将绕组焊接到电容器的金属端子上。之后，对电容器进行另一轮安全涂层。然后，将机身浸入外壳或受保护的涂层中。
薄膜电容器的工作原理是什么？
薄膜电容器的工作方式与电容器的工作方式相同。也就是说，电极存储电荷和能量。然后，该设备将其与电感器一起使用，以创建 LC 振荡器电路。
那么，如何测试电容膜呢？您可以通过设置万用表读取欧姆（10K 和 1m 之间）来做到这一点。然后，触摸连接到电容器各自引线的万用表引线（黑色接负极，红色接正极）。有了这个，您的设备应该从零开始读取并缓慢地向无穷大移动。
此外，您可以通过观察引线的高度来了解薄膜电容器的极性。较短的端子是阴极或负极。而长期是阳极或正极性。
薄膜电容符号
了解薄膜电容器与其他塑料薄膜电介质的区别
至此，您应该对薄膜电容器有所了解。因此，在本节中，我们将根据所使用的介电材料来讨论不同的薄膜电容器。
聚酯电容器

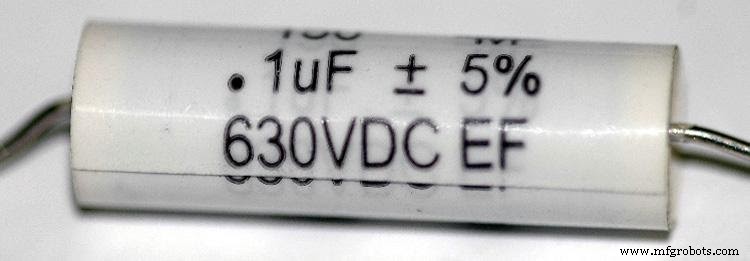

聚酯薄膜或聚酯电容器
该器件是广泛使用的介电材料之一。与其他同类产品（如聚丙烯）相比，聚酯电容器具有较高的介电常数。有趣的是，该器件的介电常数允许构建小型电容器。
此外，您可以将此设备称为 Mylar 电容器。此外，聚酯电容器价格实惠，并且具有出色的自愈性能。
此外，该设备在高温下消耗更多功率。此外，当温度达到下限或上限时，该电容器显示出高达 5% 的电容变化。因此，聚酯并不是制造精密电容器的理想选择。
聚碳酸酯电容器
大多数情况下，您会在高温应用中找到聚碳酸酯电容器。这是因为该设备的介电常数约为 2.7。毫无疑问，聚碳酸酯薄膜并不总是可用的。
但该器件在较宽的温度范围内具有良好的电气特性，是一种低损耗元件。
聚苯乙烯电容器
聚苯乙烯电容器具有低介电常数。因此，您可以将它们用于高稳定性和典型的电容应用。此外，它可以阻止电容稳定性损失（高或低）温度（-55 0 到 +85 0 C)。
Kapton（聚酰亚胺）电容器
Kapton 更有效地创建用于高温应用的组件。这是因为这种电容器具有大约 3.4 的高介电常数。但金属化电容器的自愈能力较差。
聚四氟乙烯电容器
该电容器是另一种提供卓越稳定性的低损耗器件。此外，它非常适合创建占用空间小的组件。这是因为 PTFE 不适合高温应用。此外，它们的电容值低，价格昂贵。
PPS电容
PP 薄膜电容器
PPS 是制造精密电容器的理想之选。这一切都归功于其卓越的温度特性。此外，PPS电容器和聚碳酸酯电容器具有击穿强度和相似的介电常数。因此，您可以在电路中用 PPS 代替聚碳酸酯。它还具有很高的自愈能力。
可用的薄膜电容器有哪些类型？
我们有两种类型的塑料薄膜电容器，它们是：
1、金属化薄膜电容器：

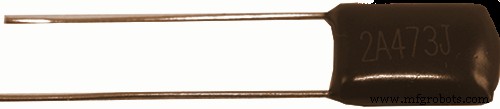

金属化薄膜电容器
该设备具有由两个金属化薄膜和一个塑料薄膜组成的电介质。此外，该电容器的电极来自薄的真空沉积铝（约 0.03µm）金属化层，覆盖在器件的一侧或两侧。
此外，当电极之间发生短路时，组件可能会保持完整。该设备的缺点是它具有有限的电流浪涌额定值。但是您可以使用这种电容器生产出没有缺陷的优质产品。
2. 箔电容：

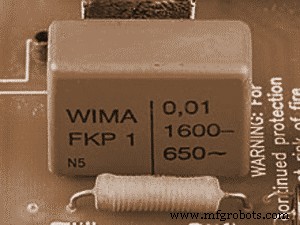

薄膜/箔电容器
箔电容器具有带有两个塑料薄膜的电介质。每个电极都有一层金属箔（大多数时候是铝箔）。因此，您可以依靠这种结构轻松实现与电极（金属箔）的电气连接。此外，箔电容器可以处理高电流浪涌。

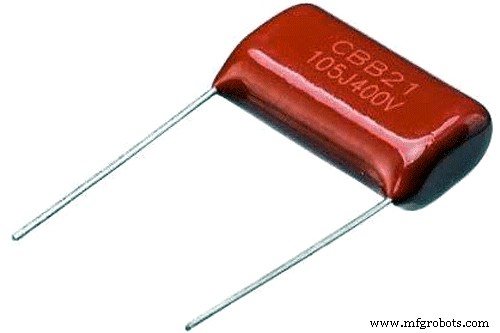

感应薄膜/箔电容器
薄膜电容器与电解电容器和陶瓷电容器有何不同？
首先，所有三种电容器都有不同的电介质——这决定了它们的性能。也就是说，薄膜电容器的电容值范围很广。但电解电容和陶瓷电容的失真因数较低，因此非常适用于低电容电路。
其次，薄膜电容器具有用于电介质的薄塑料薄膜，是双极的。另一方面，另外两个电容器（陶瓷电容器和电解电容器）分别具有双极性的陶瓷材料和极性的氧化物。
薄膜电容器最适合高压和高频应用，因为它具有较长的老化时间。但其他陶瓷电容和电解电容的老化时间较短。
电容膜的应用
- 音频分频器
- A/D 转换器
- 脉冲激光
- 电力电子设备
- 安全电容器
- X 射线闪光
- 缓冲电容器
- 干扰抑制
- 电压平滑电容器
总结
电容器薄膜是一种非极化器件，具有优越的特性。因此，它们非常适合电源使用和交流信号。并且它们具有高精度的电容值。此外，与其他电容相比，该器件的老化时间更长。
因此，如果您需要能够承受高压的可靠电容器，薄膜电容器是完美的选择。您需要有关该主题的更多帮助吗？请随时与我们联系。
