报警电路：结构和工作原理

毫无疑问，报警电路是您可以进行的最佳 DIY 项目之一。警报器已成为现代家庭不可或缺的一部分，提醒我们有访客的存在，它可以帮助我们知道我们的门何时打开。

安全警报电路的一个重要优势是同时在两个地方使用它，原因是两个不同的开关会产生两种不同的音调。在这里，我们讨论一下报警电路的功能和工作原理。

报警电路的工作原理

这种电路设计包括两个主要部分，即传感器和触发器。这两者一起工作以创建所需的检测。传感器检测到不受欢迎的客人，而触发器会根据传感器的发现发出警报。传感器通常更先进，因为它处理运动检测。

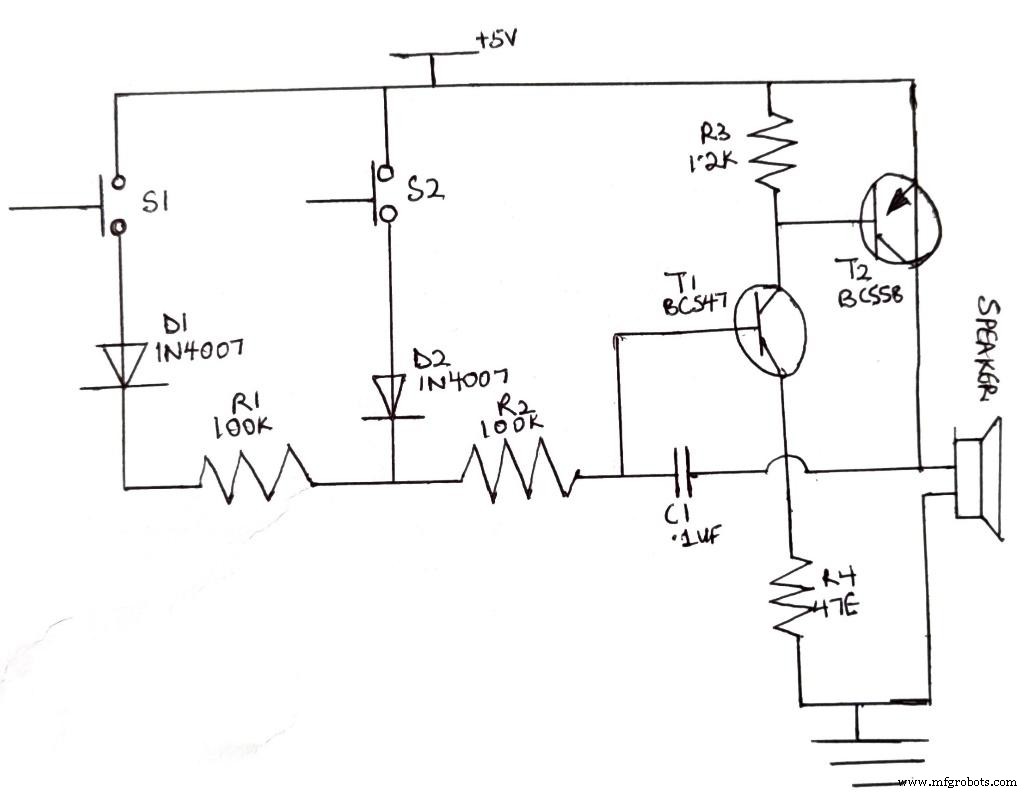

一个简单的安全报警电路

当我们按下开关 S2 时，也会出现同样的情况。晶体管 T1 和 T2 在唤醒状态下从二极管 D2 接收电源，该二极管连接到开关 S2。结果，扬声器产生附加到它的声音。但是，在这种情况下，我们会听到一个高音，表明储物柜附近有入侵者。使扬声器发出的警报声静音的唯一方法是关闭电源。

报警系统电路的常见种类

一般有两种报警电路类型。它们是防盗报警电路和火灾报警电路。尽管正确的术语是“无监督”和“监督”。无人监督的电路构成了几个盗窃区。此外，受监督的旋转在模拟火灾电路中是实用的。这就是为什么我们使用盗窃和火灾这个词。防盗报警电路只有两种状态：开路和线端电阻。在未设防的报警系统中，开路的防盗报警电路会导致故障情况。

此外，S1和S2是电路中工作的两个电路开关。这些开关可以位于两个不同的位置，一个在储物柜前面，另一个在前门。当我们按下开关 S1 时，与其相连的二极管 D1 开始导通。此外，带有电阻的晶体管 T1 和 T2 开始运行。晶体管 T1 和 T2 接收来自电容器的正反馈以进行振荡。当我们按下电路开关S1时产生的低音频率表明存在任何入侵者。

防盗报警器

防盗警报器在商店、银行、家中或任何需要额外安全的地方都很常见。它们每周 7 天、每天 24 小时都在运行，它会通过在入侵者进入时响铃来防止贵重物品被盗。

一种防盗报警电路

火警

火灾报警电路具有三种状态来进行必要的监控：开路系统、EOL 和闭路系统。接下来我们来看看这些报警器的各个电路板的功能。

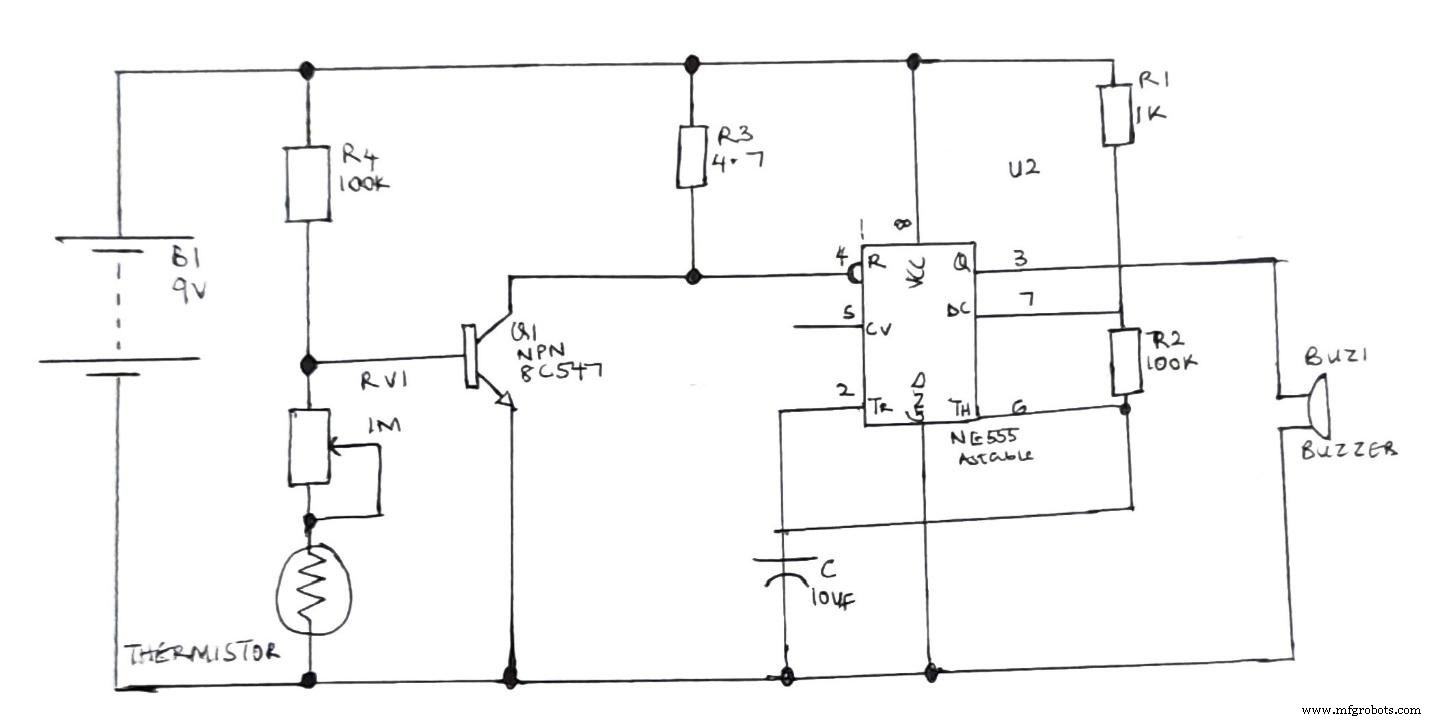

一种火灾报警电路

各电路板的功能

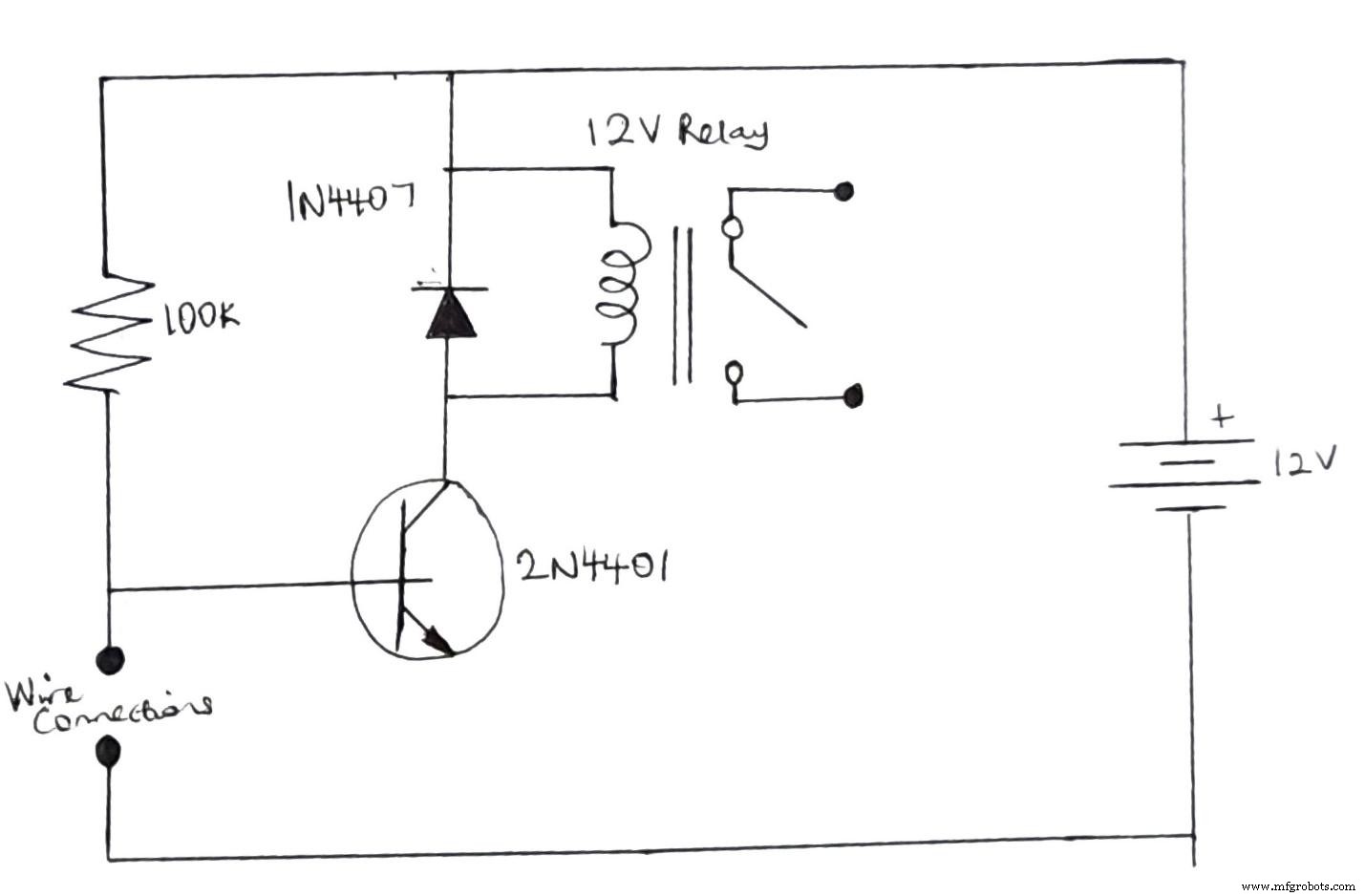

使用普通导体作为入侵警报的传感器。

这是最简单的。传感器是一种细电缆导体，分布在有限的区域。任何侵入该区域的人都会与电线接触触发它。一旦断线，晶体管就会接收到所需的信息。因此，导致相关的警报响起。

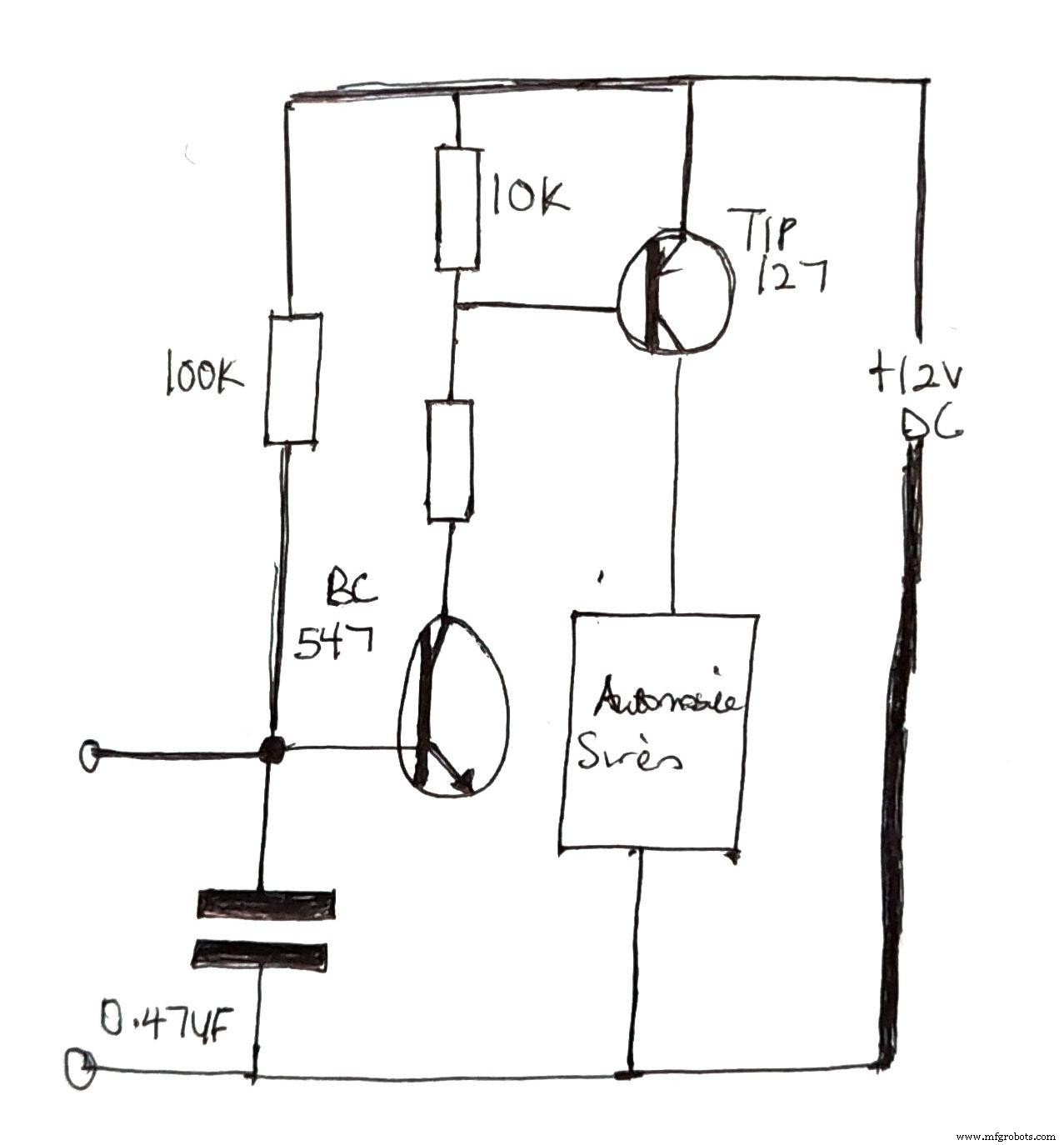

（以普通导体为传感器的入侵报警器）

在入侵者警报中使用压电声音传感器。

连接的压电传感器使用低成本的压电元件来检测声音。整个系统可以架空安装。连接压电传感器然后检测到攻击者一旦打扰门就试图强行进入。这是通过激活压电传感器来实现的。

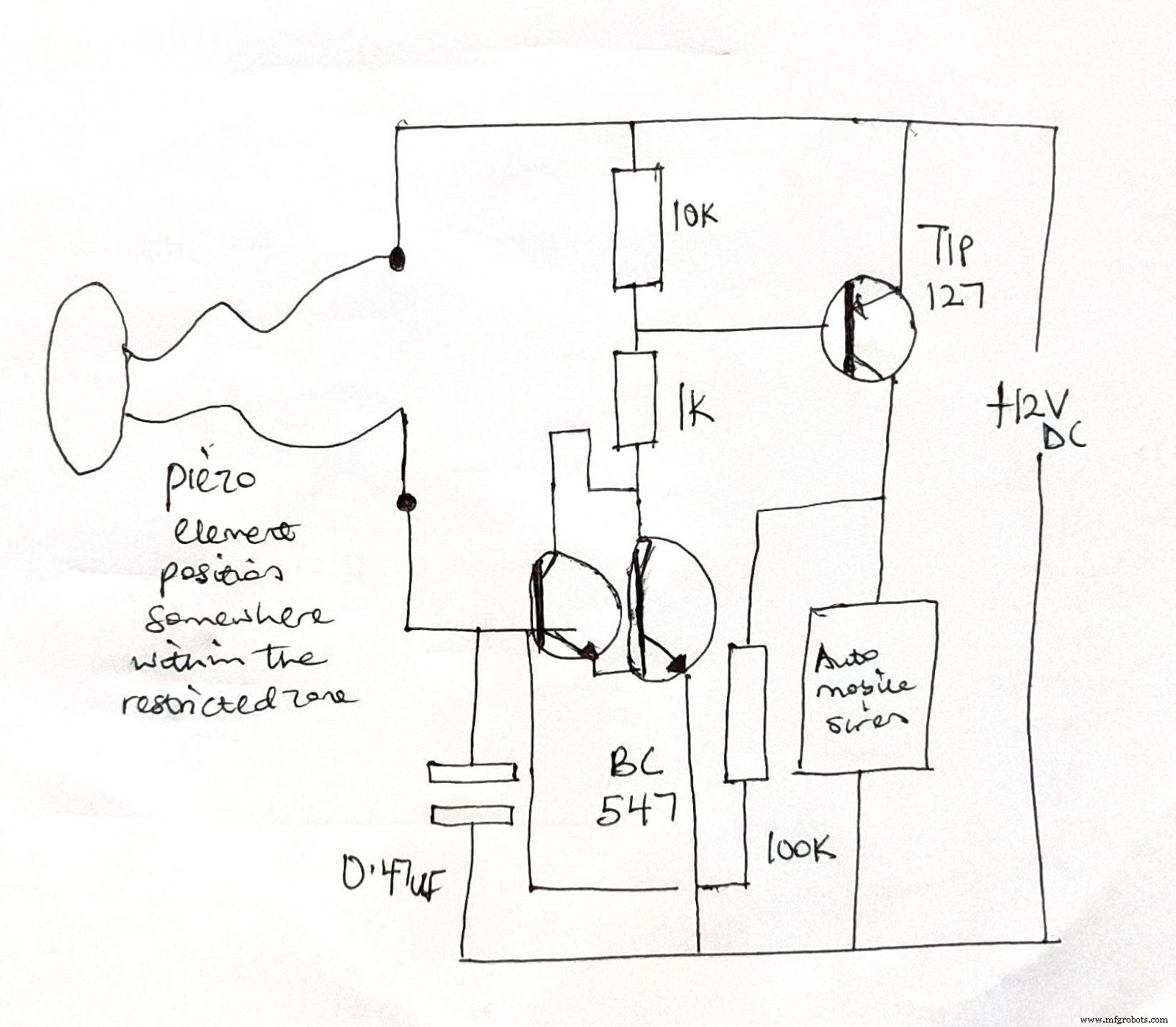

（使用压电声音传感器电路图像的入侵者警报）

激光束入侵警报。

激光束有助于警报传感器。该系统使用一系列激光束作为主要探测器以及战略性放置的镜子。光敏电阻触发电路接收最终反射。每当入侵者侵入激光区域时，他们都会触发入侵者警报。他们通过阻挡房间中的任何光束来做到这一点。安全系统要么响起防盗警报，联系紧急服务，要么发出无声警报通知居住者。毫无疑问，这是一种非常有创意且经济高效的方式来告知您入侵者的存在。

（正在运行的激光安全系统）

带有按钮开/关功能的入侵者警报

此入侵者警报使用单个可控硅整流器 (SCR)，可根据需要打开或关闭通知。

低电压报警电路。

它检查电池和其他不稳定电流源的问题。电路发出警报并点亮 LED。但它也可以连接到各种不同的电路用于各种用途。

如何搭建基本报警电路

现在我们知道了工作原理和常见的报警电路类型。接下来，我们学习如何制作一个简单的报警电路。

必需的组件

• 印刷电路板。
• 几根电线。
• BC547 晶体管。
• 电池连接器。
• 欧姆。
• 光敏电阻。
• 9V 电池。
• LED。

https://youtu.be/OJXEP27Z-Bc（DIY安全报警电路）

电路元件的功能。

• LED： 这些是用于测试电路功能的闪光灯。
• 印刷电路板： 它使用导电路线来支持机械和电气连接的电子元件。
• 光敏电阻： 光敏电阻决定何时点亮或关闭灯。
• 电池连接器： 电池连接器是连接两个或多个电路的设备。
• 电池： 电池使防盗警报器即使在电源关闭时也能正常工作。
• 欧姆： 它将电阻作为电路元件集成到电路中。
• 晶体管： 晶体管提升微弱的输入信号。晶体管有两个串联的 PN 结二极管。

结论

通常，一个传感器、摄像头、运动检测器、蜂鸣器报警器和电池组成一个报警系统。它是接收声音或动作的传感器。通过使用此电路，您可以保护贵重物品和其他重要财产免遭窥探或盗窃。将此电路安装在您的家中或任何需要的地方。每当有人踩到/或触发警报时，蜂鸣器就会响起。因此，如果您有任何问题或意见，您可以随时与我们联系。
