DS18B20 1-Wire 数字温度传感器 - 引脚、特性和应用

数字传感器是以数字方式转换和传输数据的电子传感器，例如压力、湿度和温度传感器。 DS18B20 温度传感器是数字传感器的一个示例。因此，我们的帖子将概述传感器，特别是它的引脚、应用、特性和用法。

数字压力传感器

什么是DS18B20 1-Wire温度传感器？

DS18B20 是一款具有防水和预接线功能的数字温度计。此外，兼容3.0-5.5V系统，常用于潮湿环境或远距离物体的测量。

传感器 DS18B20

DS18B20 的一个缺点是它们使用了复杂的 Dallas 1-Wire 协议。这是因为协议通过一堆代码解析出通信。

反之，DS18B20 是数字的，即使距离较远，也不会出现任何信号衰减。

DS18B20 温度传感器引脚布局

DS18B20 的引脚排列

DS18B20 是一个 3 针温度传感器，我们将在下面看到。

Pin1/接地引脚； 第一个引脚连接到电路的地。

Pin2/Vcc 引脚； 第二个引脚是传感器的电源引脚，电源范围为 3.3V 至 5V。

Pin3/数据引脚； 它提供要通过 1-wire 方法读取的温度值输出。

DS18B20 温度传感器规格

可编程数字温度传感器DS18B20的规格和特点包括；

• 它的可用温度范围为 -55°C 至 +125°C，工作电压范围为 3V 至 5V。
• 其次，它具有可编程的报警选项并通过 1-Wire 接口进行通信。换句话说，它需要一个数字引脚进行通信。更重要的是，多个传感器可以共享一个引脚。
• 那么，它在 12 位时的转换时间是 750 毫秒，它的可编程可选功率分辨率是 9 位到 12 位。
• 此外，它还有一根长35mm×直径6mm的不锈钢管径管。另外，直径4mm的电缆长90cm。

耐高温防水DS18B20不锈钢管

• 它还有一个独特的 64 位地址，有助于多路复用，其精度为 ±0.5°C。
• 最后，您可以将它用作防水传感器或采用 SOP、SOIC、UMAX 和 TO-92 封装。

DS18B20温度传感器如何使用？

通常，DS18B20 中的温度传感采用 1 线通信方式。也就是说；它需要您使用拉电阻将数据引脚连接到 MCU。然后，您将使用其他引脚作为电源，如下图所示；

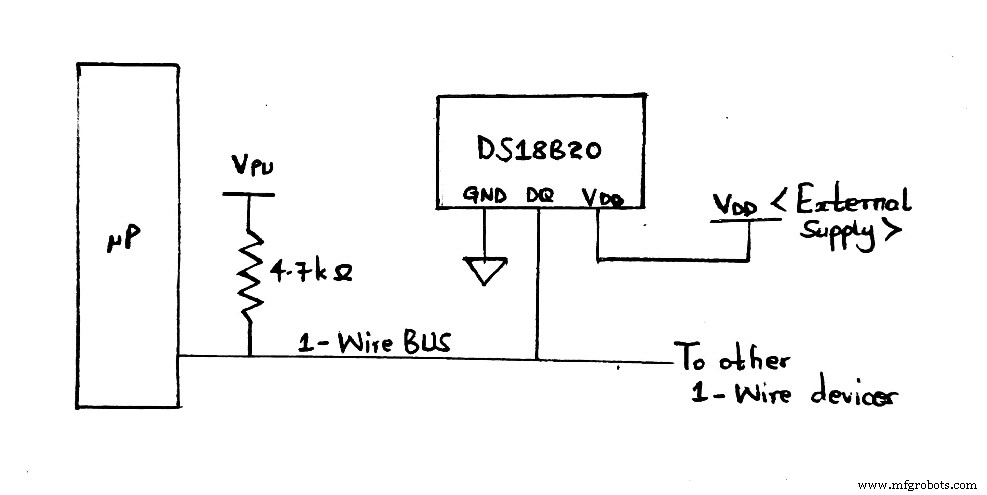

显示 DS18B20 工作原理的电路图

此外，当总线不工作时，4.7k 欧姆上拉电阻保持 1-wire 线路处于高电平状态。

此外，在单个传感器测量温度读数后，传感器的内置 2 字节寄存器会存储该值。之后，您可以发送数据序列（1-wire 方法）以帮助读取数据。

读取温度值的命令类型。

• 功能命令
• ROM 命令

通常，DS18B20 数据表概述了每个 ROM 存储器的序列和地址值。因此，通读它对于理解传感器中的通信至关重要。

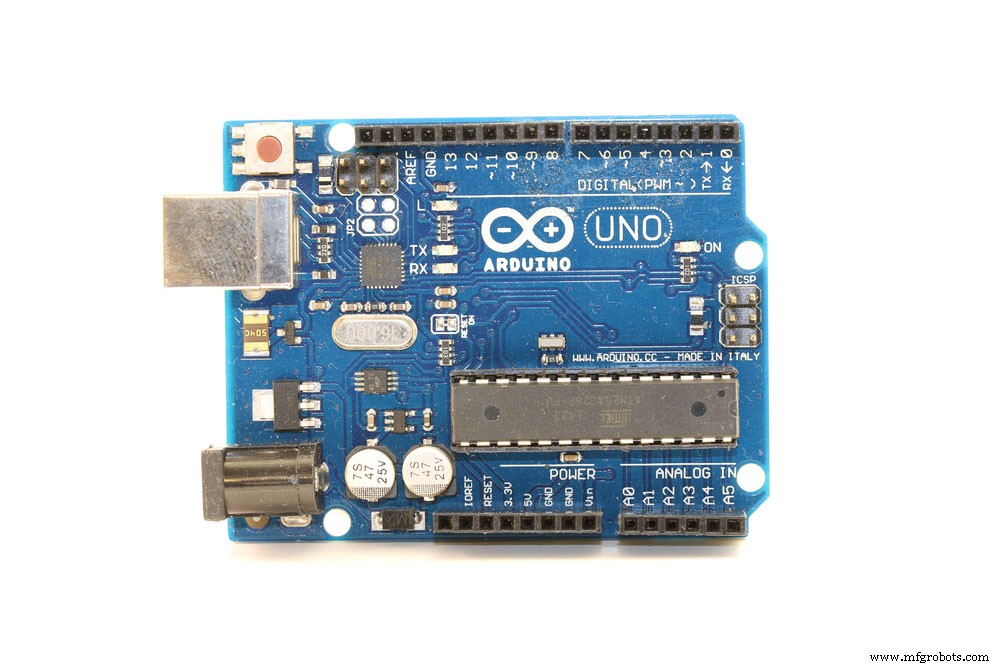

（阿杜诺）

如果您想将传感器与 Arduino 连接，请使用访问数据的内置函数并安装 Arduino 库。

DS18B20 温度传感器应用

DS 18B20 1线数字温度传感器的一些应用包括：

（在热浪中测量温度）

• 需要在多个点测量温度的应用，
• 液体温度测量，
• 工业系统，
• 消费品，
• 在恶劣环境中测量温度。

结论

因此 DS 18B20 是无需外部组件即可运行的精密温度传感器。根据您的项目，您可以选择各种封装，例如防水探头式或 TO-92 封装。

有关 DS 18B20 传感器的更多信息，请随时与我们联系。
