指纹传感器技术：工作原理、应用与Arduino集成

指纹识别已成现代认证基石，提供快速、高性价比、高一致性的身份验证。每个人指纹是独特的脊线和谷纹图案，形成旋、环、弓、帐篷弓等难以伪造的特征。虽区分相似图案有挑战，但先进神经网络算法分析脊终点和分叉——即细节点——实现可靠匹配。

什么是指纹传感器？

指纹传感器是嵌入生物识别模块的专用设备，用于采集和处理指纹数据。这些传感器提供高精度、鲁棒性能、抗环境因素能力，优于传统密码系统。其生物识别方法替代记忆型密钥，大幅降低凭证泄露风险。

选择基于USB的指纹阅读器，配合强健生物识别软件，可跨设备无缝验证、识别、认证——避免遗忘或丢失密码的弊端。

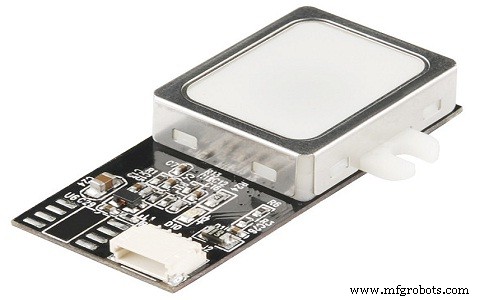

R305指纹传感器模块

R305及其同胞R307是市场上最广泛采用的指纹模块之一。搭载高性能DSP芯片，通过TTL串口通信完成图像采集、特征提取、数据库搜索、哈希值计算。新录入直接存储在模块板载闪存中，简化部署。

R305传感器关键特性

• 集成图像采集和专有指纹算法。
• 紧凑设计适配广泛终端产品。
• 低功耗、高性能、高性价比。
• 光学感测技术确保精准可靠采集。
• 支持高达500dpi分辨率，图像质量细腻。

指纹传感器如何工作

指纹传感器运作围绕两大核心过程：录入和匹配。录入时，用户按压手指两次；传感器采集图像、提取模板、存储。匹配时，采集活体图像并与存储模板对比，使用1:1或1:N算法，返回成功或失败结果。

规格参数

• 类型：光学
• 接口：USB 1.1 / TTL UART
• 扫描速度：0.5秒/指纹
• 验证速度：0.3秒
• 存储容量：1,000枚模板
• 安全等级：5
• UART波特率：4,800-115,200bps
• 电流消耗：典型50mA/峰值80mA
• 支持：1:N匹配
• 背光：15KV亮绿
• 寿命：1亿次扫描
• 尺寸：44.1×20×23.5mm
• 特征文件：256字节
• 模板大小：512字节
• 拒真率(FRR)：<1.0%
• 假受率(FAR)：0.001%
• 工作电压：4.2-6.0VDC
• 温度范围：-20°C至40°C

指纹传感器与Arduino集成

以下Arduino项目演示实用用例：基于指纹的门禁系统配TFT显示屏。所需组件包括Arduino Nano、R305模块、TFT显示屏、面包板、杜邦线、移动电源。

传感器引脚连接如下：

• DNC - 白线
• VCC - 红线
• TX - 蓝线
• RX - 绿线
• GND - 黑线

连接到Arduino：

• 黑线接Arduino GND
• 红线接Arduino 5V
• 绿线接Arduino数字引脚2
• 白线接Arduino数字引脚3

TFT显示屏连接：

• VCC接Arduino 5V
• GND接Arduino GND
• CS接数字引脚10
• RST接数字引脚9
• A0接数字引脚8
• SDA接数字引脚11
• SCK接数字引脚13
• LED接Arduino 3.3V

项目代码概览

从Adafruit指纹传感器库和Adafruit GFX库开始。加载库中的"Enroll"示例，上传到开发板。草图提示扫描手指两次将模板存入闪存。示例循环逻辑检查指纹ID并显示相应欢迎界面，随后自动锁定。

void loop(){ fingerprintID = getFingerprintID(); delay(50); if(fingerprintID == 1){ display.drawBitmap(30,35,icon,60,60,GREEN); delay(2000); displayUnlockedScreen(); displayIoanna(); delay(5000); display.fillScreen(BLACK); displayLockScreen(); } if(fingerprintID == 2){ display.drawBitmap(30,35,icon,60,60,GREEN); delay(2000); displayUnlockedScreen(); displayNick(); delay(5000); display.fillScreen(BLACK); displayLockScreen(); } }

每次扫描，模块检查指纹是否存在于库中并返回匹配结果，触发相应显示消息。

本概览展示了R305传感器嵌入式闪存如何实现安全录入、采集、搜索、比对——这对移动门禁、考勤系统、门锁、安全显示等应用至关重要。

你考虑过在下个项目中添加指纹认证的成本吗？
